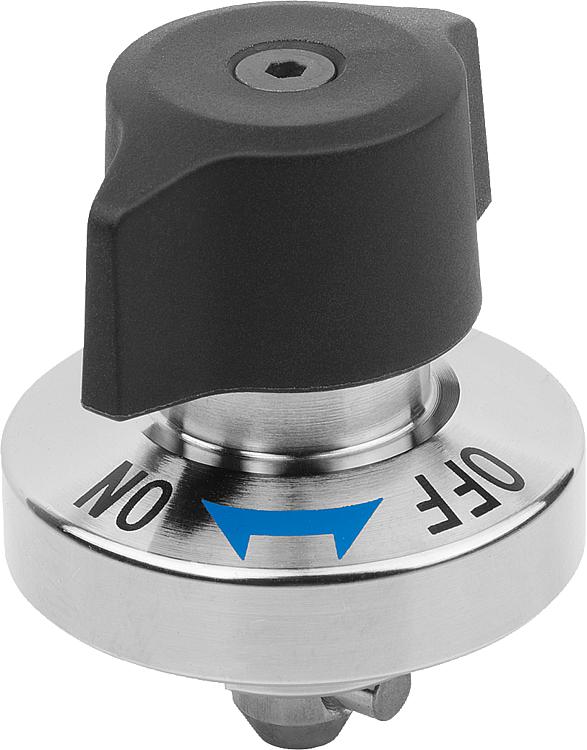

Otočný upínací uzávěr, z nerezové oceli, otočná hlavice z plastu se zatahovacím dříkem
Popis zboží/obrázky produktu
PopisPopis výrobku:Otočné upínací uzávěry slouží k rychlé a snadné výměně a uzamknutí zařízení nebo klapek. Upínání bez použití nářadí zkracuje přípravný čas.Materiál:Pouzdro z nerezové oceli. Čepy z oceli. Kolík, nerezová ocel. Otočná hlavice, termoplast PA (polyamid).Provedení: Pouzdro lesklé. Čepy poniklované. Kolík, bez povrchové úpravy. Otočná hlavice PA, vyztučená skelnými vlákny, černá.Upozornění:Upevňovací šrouby M2 nebo M3 z nerezové oceli jsou součástí dodávky. Možnost montáže 1 pro tloušťku desky 6 mm. Možnost montáže 2 pro tloušťku desky > 6 až 14 mm.
Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm. Zpùsob ovládání:Zajistěte, aby otočná hlavice byla v poloze "OFF" a stopka zasunutá. Otočný upínací uzávěr nasuňte nebo nasaďte na předmontovanou upínací desku. Otočnou hlavici zatlačte dolů a otočte do polohy "ON". Při úplném sevření zazní signál zaskočení.Příslušenství:Upínací desky K1062Odkaz na výkres:
1) Možnost montáže 1 2) Možnost montáže 2 3) Deska
