Západkové uzávěry z nerezové oceli dlouhé provedení

zpět

Produkty
- Ovládací prvky | normované díly
  - Západkový uzávěr, profily pro ochranu hran
    - Západkové uzávěry z nerezové oceli dlouhé provedení

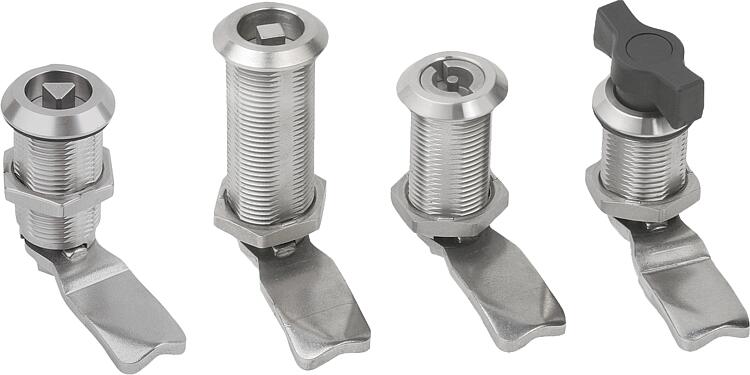

Popis zboží/obrázky produktu

PopisMateriál:

Pouzdro nerezová ocel 1.4305.
Ovládání a upevňovací matice nerezová ocel 1.4404.

Provedení: Bez povrchové úpravy.Upozornění:Západkový uzávěr lze zabudovat v předběžně smontovaném stavu s uzavírací drahou 90°. Použitelné vpravo nebo vlevo. Vodotěsnost a prachotěsnost IP65 podle EN 60529.

Západku v požadovaném provedení je nutno objednat zvlášť. Každá západka lze kombinovat s každým pouzdrem.

*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.Příslušenství:Nástrčkový klíč, K0535.

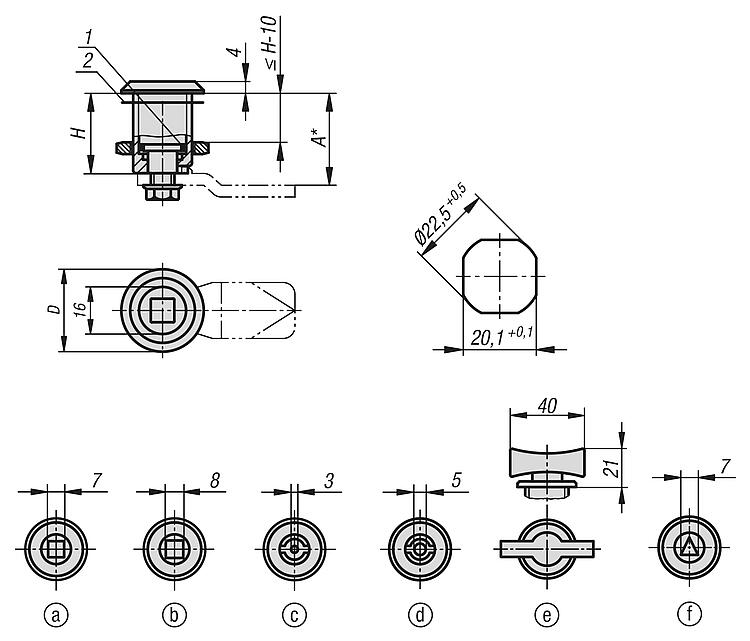

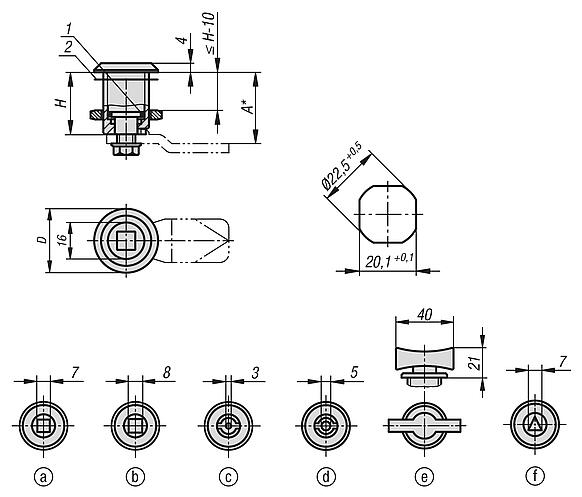

západky pro západkové uzávěry, z oceli K1340.Odkaz na výkres:

Ovládání:
a) čtyřhran 7 mm
b) čtyřhran 8 mm
c) dvojitý zub 3 mm
d) dvojitý zub 5 mm
e) kolíkový úchyt
f) trojhran 7°mm
1) O-kroužek
2) ploché těsnění

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

K1352_Datasheet_32751_Z_padkov_uz_v_ry_z_nerezov_oceli_dlouh_proveden_--cs

209 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Ovladač	D	H	S max.	Cena
K1352.1730	čtyřhran 7 mm	28	30	20	46,93 €
K1352.1860	čtyřhran 8 mm	28	60	50	66,86 €
K1352.4330	motýlek 3 mm	28	30	20	47,16 €
K1352.4336	motýlek 3 mm	28	36	26	50,50 €
K1352.4340	motýlek 3 mm	28	40	30	55,28 €
K1352.4350	motýlek 3 mm	28	50	40	61,06 €
K1352.4360	motýlek 3 mm	28	60	50	67,11 €
K1352.4530	motýlek 5 mm	28	30	20	48,32 €
K1352.4536	motýlek 5 mm	28	36	26	50,67 €
K1352.4540	motýlek 5 mm	28	40	30	54,90 €
K1352.4550	motýlek 5 mm	28	50	40	61,82 €
K1352.1736	čtyřhran 7 mm	28	36	26	50,22 €
K1352.4560	motýlek 5 mm	28	60	50	67,29 €
K1352.0030	kolíková rukojeť	28	30	20	50,42 €
K1352.0036	kolíková rukojeť	28	36	26	53,79 €
K1352.0040	kolíková rukojeť	28	40	30	57,43 €
K1352.0050	kolíková rukojeť	28	50	40	63,79 €
K1352.0060	kolíková rukojeť	28	60	50	69,66 €
K1352.1740	čtyřhran 7 mm	28	40	30	54,44 €
K1352.1750	čtyřhran 7 mm	28	50	40	60,25 €
K1352.1760	čtyřhran 7 mm	28	60	50	66,86 €
K1352.1830	čtyřhran 8 mm	28	30	20	46,87 €
K1352.1836	čtyřhran 8 mm	28	36	26	50,18 €
K1352.1840	čtyřhran 8 mm	28	40	30	54,48 €
K1352.1850	čtyřhran 8 mm	28	50	40	60,25 €
K1352.8730	Trojhran 7 mm	28	30	20	46,01 €
K1352.8736	Trojhran 7 mm	28	36	26	49,24 €
K1352.8740	Trojhran 7 mm	28	40	30	53,48 €
K1352.8750	Trojhran 7 mm	28	50	40	59,60 €
K1352.8760	Trojhran 7 mm	28	60	50	65,54 €
