Západkový uzávěr, ze zinku

zpět

Produkty
- Ovládací prvky | normované díly
  - Západkový uzávěr, profily pro ochranu hran
    - Západkový uzávěr, ze zinku

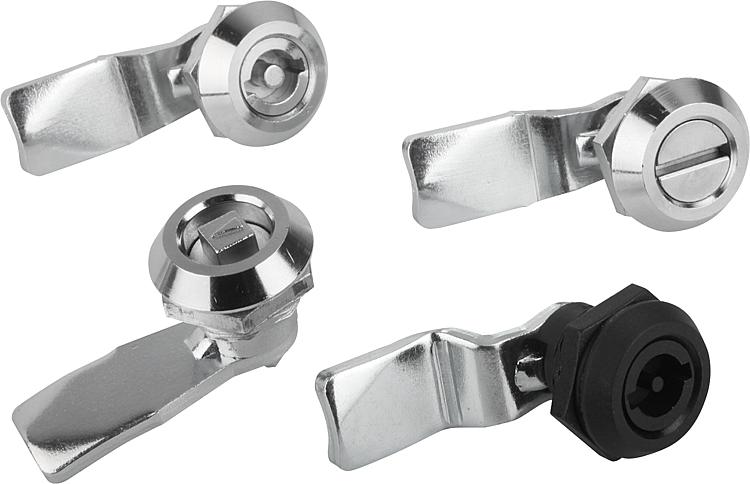

Popis zboží/obrázky produktu

PopisMateriál:Pouzdro, ovládání a matice zinkový odlitek nebo umělá hmota PA6 GFR 30.
Ploché těsnění z pryže.Provedení: Pouzdro, ovládání a matice pochromované nebo černé.Upozornění:Západkový uzávěr s odpruženou západkou. Použitelný vpravo nebo vlevo s uzavírací dráhou 90°. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami.

Antivibrační (kromě provedení z umělé hmoty) , zarážka zabraňuje samočinnému otevření. Chráněno proti vodě a prachu podle IP65.

Západku v požadovaném provedení je nutné objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem.

*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.Příslušenství:Nástrčkový klíč, K0535.

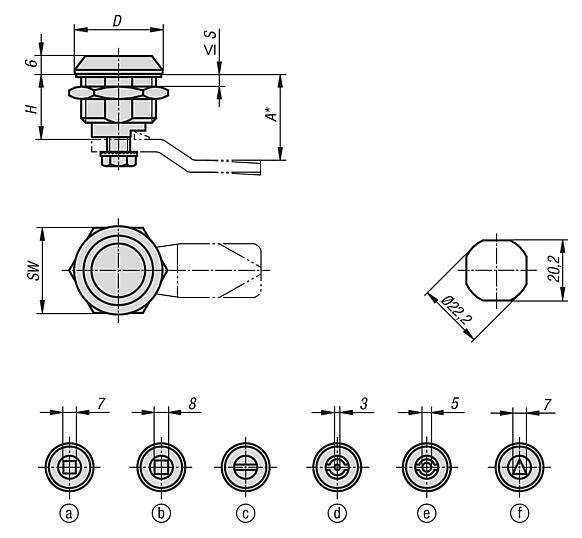

západky pro západkové uzávěry, z oceli K0523.Odkaz na výkres:

Ovládání:
a) čtyřhran 7 mm
b) čtyřhran 8 mm
c) drážka
d) dvojitý zub 3 mm
e) dvojitý zub 5 mm
f) trojhran 7 mm

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0522 Západkový uzávěr, ze zinku

187 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Materiál	D	Ovladač	S max.	SW	H	Cena
K0522.17181	zinek	30	čtyřhran 7 mm	7	27	18,5	2,87 €
K0522.18181	zinek	30	čtyřhran 8 mm	7	27	18,5	2,87 €
K0522.20181	zinek	30	drážka	7	27	18,5	2,87 €
K0522.43181	zinek	30	motýlek 3 mm	7	27	18,5	2,87 €
K0522.45181	zinek	30	motýlek 5 mm	7	27	18,5	2,87 €
K0522.87181	zinek	30	Trojhran 7 mm	7	27	18,5	2,87 €
K0522.18185	plast	28	čtyřhran 8 mm	7	27	18,5	1,72 €
K0522.20185	plast	28	drážka	7	27	18,5	1,72 €
K0522.43185	plast	28	motýlek 3 mm	7	27	18,5	1,72 €
K0522.45185	plast	28	motýlek 5 mm	7	27	18,5	1,72 €
K0522.87185	plast	28	Trojhran 7 mm	7	27	18,5	1,72 €
