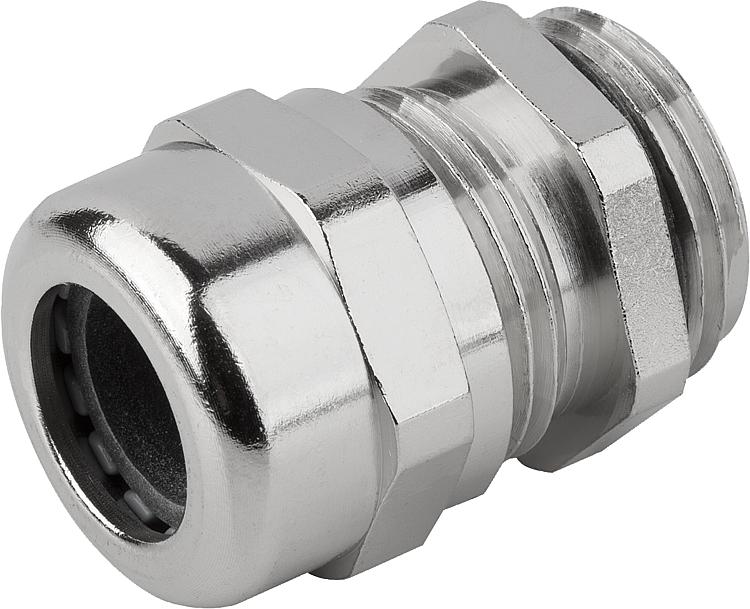

Kabelová šroubení z poniklované mosazi

zpět

Produkty
- Ovládací prvky | normované díly
  - Západkový uzávěr, profily pro ochranu hran
    - Kabelová šroubení z poniklované mosazi

Popis zboží/obrázky produktu

PopisMateriál:Mosaz.
Lamelová vložka, polyamid (PA6).
Těsnicí kroužek CR / NBR.
O-kroužek NBR.Provedení: Poniklované.Upozornění:Kabelová šroubení s metrickým připojovacím závitem podle DIN EN 60423. Utěsnění a odlehčení tahového zatížení se provádí pomocí uvnitř uložených lamel a těsnicího kroužku.

Třída ochrany IP68 (5 bar - 30 min).

Kabelková šroubení slouží k zavádění pevně instalovaných kabelů a vodičů do skříní, rozváděčů a připojovacích skříněk.

Na styčné ploše kabelových vývodek s plochým těsněním může dojít ke zbarvení. Ty neovlivňují funkci součásti a při instalaci nejsou viditelné.Teplotní rozsah:Staticky: -40 °C až +100 °C.
Dynamicky: -20 °C až +100 °C.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2246 Kabelová šroubení z poniklované mosazi

248 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	H max.	L	SW1	SW2	Max. utahovací moment u vel. klíče 1 (Nm)	Max. utahovací moment u vel. klíče 2 Nm	Cena
K2246.12150	M12X1,5	3-6	25	5	14	14	3,5	3,5	3,11 €
K2246.16150	M16x1,5	5-9	29	5	17	17	3,5	3,5	3,43 €
K2246.20150	M20X1,5	9-13	33	6	22	22	3,5	3,5	4,36 €
K2246.25150	M25x1,5	11-16	35	7	27	27	6,7	6,7	7,58 €
K2246.32150	M32x1,5	14-20	42	8	34	34	12	12	10,96 €
K2246.40150	M40X1,5	19-27	42	8	43	43	13,5	13,5	16,34 €
