    - Otočný upínací uzávěr z nerezové oceli, zásuvý, otočná hlava z plastu nebo nerezové oceli

Popis zboží/obrázky produktu

PopisPopis výrobku:Otočné upínací uzávěry slouží k rychlé a snadné výměně a uzamknutí zařízení nebo klapek.
Upínání bez použití nářadí zkracuje přípravný čas.Materiál:Pouzdro, nerezová ocel.
Čep z oceli.
Otočná hlavice, nerezová ocel nebo termoplast PA (polyamid).Provedení: Pouzdro lesklé.
Čep, poniklovaný.
Otočná hlavice PA s vyztuženými skelnými vlákny, černá.
Otočná hlavice, nerezová ocel, bez povrchové úpravy.Upozornění:Upevňovací šrouby M2 nebo M3 z nerezové oceli jsou součástí dodávky.

Možnost montáže 1 pro tloušťku desky 9 mm.
Možnost montáže 2 pro tloušťku desky > 9 až 20 mm.
Možnost montáže 3 pro tloušťku desky 6 mm.
Možnost montáže 4 pro tloušťku desky > 6 mm až < 9 mm.

Při překročení upínací síly vznikne mezi deskami mezera větší než 0,1 mm.Zpùsob ovládání:Zajistěte, aby otočná hlavice byla v poloze "OFF".
Otočný upínací uzávěr nasuňte nebo nasaďte na přemontovanou napínací desku.
Otočnou hlavici zatlačte dolů a otočte do polohy "ON".
Při úplném sevření se ozve signál zaskočení.Příslušenství:Upínací desky z oceli pro otočný upínací uzávěr K1560.

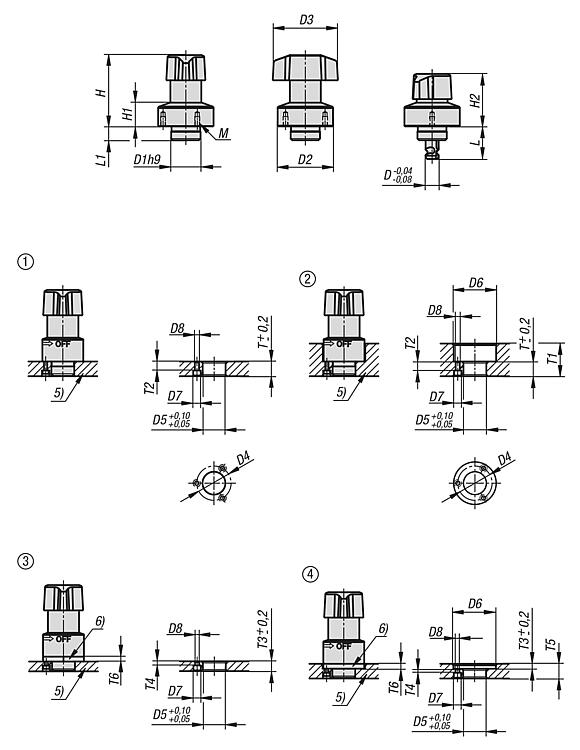

Distanční podložky z nerezové oceli pro otočný upínací uzávěr K2261.Odkaz na výkres:

1) Možnost montáže 1
2) Možnost montáže 2
3) Možnost montáže 3
4) Možnost montáže 4
5) Deska
6) Distanční podložka

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2260 Otočný upínací uzávěr z nerezové oceli, zásuvý, otočná hlava z plastu nebo nerezové oceli

245 kB

Technické informace pro otočný upínací uzávěr K2260 a upínací desku K1560

225 kB

Výkresy (celkový přehled)

Otočný upínací uzávěr z nerezové oceli, zásuvý, otočná hlava z plastu

více informací

Výkresy

Otočný upínací uzávěr z nerezové oceli, zásuvý, otočná hlava z plastu

Výběr/filtr zboží

Objednací číslo	Provedení 2	Materiál komponenty	L	L1	H	H1	H2	D	D1	D2	D3	D4	D5	D6	D7	D8	T	T1	T2	T3	T4	T5	T6	CAD	Přís.	Cena	Objednat
K2260.2508	čep z oceli	polyamid	20	8,5	43,9	14,7	32,3	8	14	25	35	21	14	26	4,4	2,4	9	9-20	5,5	6	2,5	6-9	3			70,77 €
K2260.3408	čep z oceli	polyamid	20	8,5	43,9	14,7	32,3	8	18	34	40	28	18	35	6,5	3,4	9	9-20	5,5	6	2,5	6-9	3			72,16 €

Objednací číslo	Provedení 2	Materiál komponenty	M	Upínací síla N	Smyková síla kN	Roztahovací síla F kN	Přídržná síla N	Teplotná odolnost	CAD	Přís.	Cena	Objednat
K2260.2508	čep z oceli	polyamid	M2x3	250	3	1,6	250	≤130 °C			70,77 €
K2260.3408	čep z oceli	polyamid	M03X6	250	3	1,6	250	≤130 °C			72,16 €

Otočný upínací uzávěr z nerezové oceli, zásuvný, otočná hlava z nerezové oceli

více informací

Výkresy

Otočný upínací uzávěr z nerezové oceli, zásuvný, otočná hlava z nerezové oceli

Výběr/filtr zboží

Objednací číslo	Provedení 2	Materiál komponenty	L	L1	H	H1	H2	D	D1	D2	D3	D4	D5	D6	D7	D8	T	T1	T2	T3	T4	T5	T6	CAD	Přís.	Cena	Objednat
K2260.25081	čep z oceli	nerezová ocel A2	20	8,5	43,9	14,7	32,3	8	14	25	35	21	14	26	4,4	2,4	9	9-20	5,5	6	2,5	6-9	3			80,26 €
K2260.34081	čep z oceli	nerezová ocel A2	20	8,5	43,9	14,7	32,3	8	18	34	40	28	18	35	6,5	3,4	9	9-20	5,5	6	2,5	6-9	3			81,84 €
