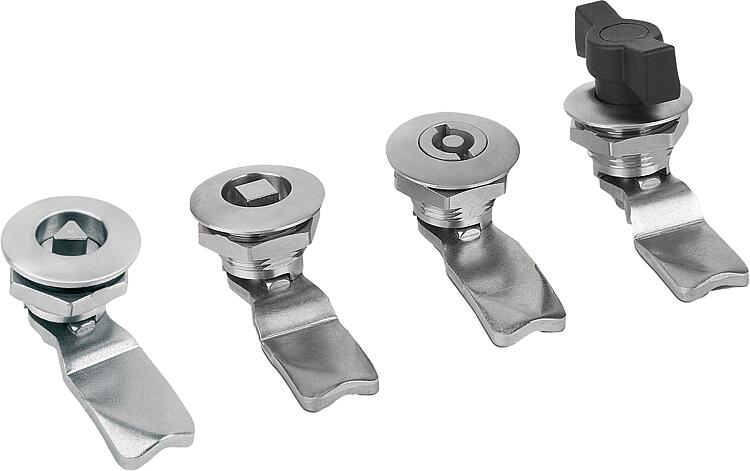

PopisMateriál:Pouzdro a upevňovací matice, nerezová ocel 1.4404.
Ovládání 1.4401.
O-kroužky NBR.
Provedení: Bez povrchové úpravy.Upozornění:Západkový uzávěr lze zabudovat v předběžně smontovaném stavu s uzavírací drahou 90°.
Použitelné vpravo nebo vlevo.
Vodotěsnost a prachotěsnost IP65 podle EN 60529.
Západku v požadovaném provedení je nutno objednat zvlášť. Každá západka lze kombinovat s každým pouzdrem.
*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.Příslušenství:Nástrčkový klíč, K0535.

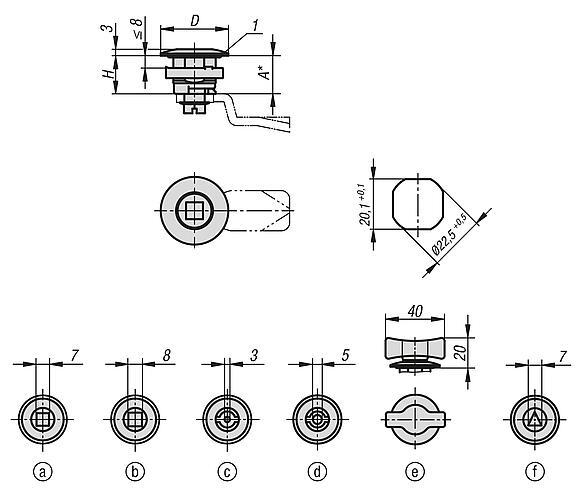

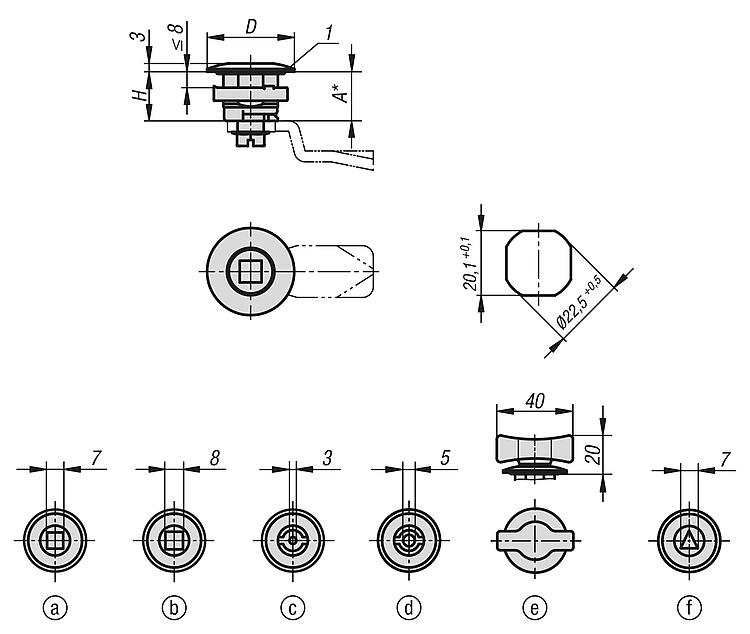

západky pro západkové uzávěry, z oceli K1340.Odkaz na výkres:Ovládání:
a) čtyřhran 7 mm
b) čtyřhran 8 mm
c) dvojitý zub 3 mm
d) dvojitý zub 5 mm
e) kolíkový úchyt
f) trojhran 7°mm
1) O-kroužek
