Napínací desky pro otočné upínací uzávěry

zpět

Produkty
- Ovládací prvky | normované díly
  - Západkový uzávěr, profily pro ochranu hran
    - Napínací desky pro otočné upínací uzávěry

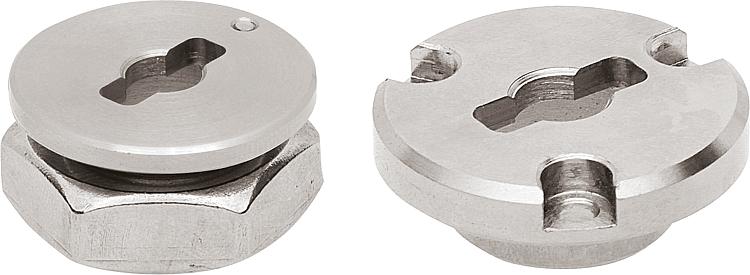

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Pouzdro z oceli nebo nerezové oceli.
Matice, nerezová ocel.Provedení: Pouzdro niklované nebo bez povrchové úpravy.
Matice, bez povrchové úpravy.Upozornění:Upevňovací šrouby M2 nebo M3 jsou součástí dodávky.
Možnost montáže, tvar A
pro tloušťky desek 6 až 10 mm.
Možnost montáže, tvar B
pro tloušťky desek nad 10 mm.Příslušenství:Otočný upínací uzávěr K1061 nebo K1558.Odkaz na výkres:

1) Deska
2) Otočná upínací závora
3) Středící čepy
4) Matice

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1062 Napínací desky pro otočné upínací uzávěry

193 kB

Technické informace pro otočný upínací uzávěr K1061 a upínací desku K1062

144 kB

Technická informace pro otočný upínací uzávěr K1558 a upínací desky K1062

186 kB

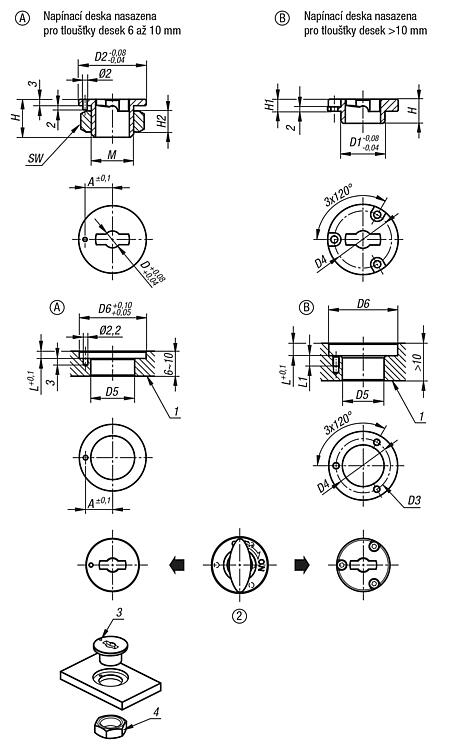

Výkresy (celkový přehled)

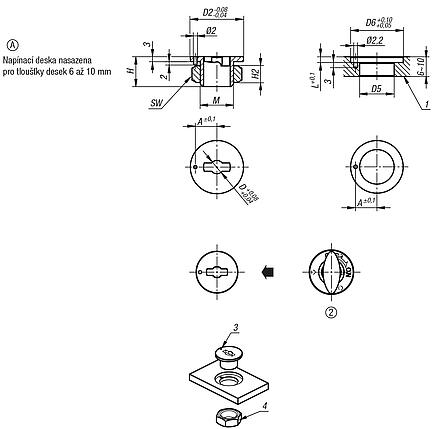

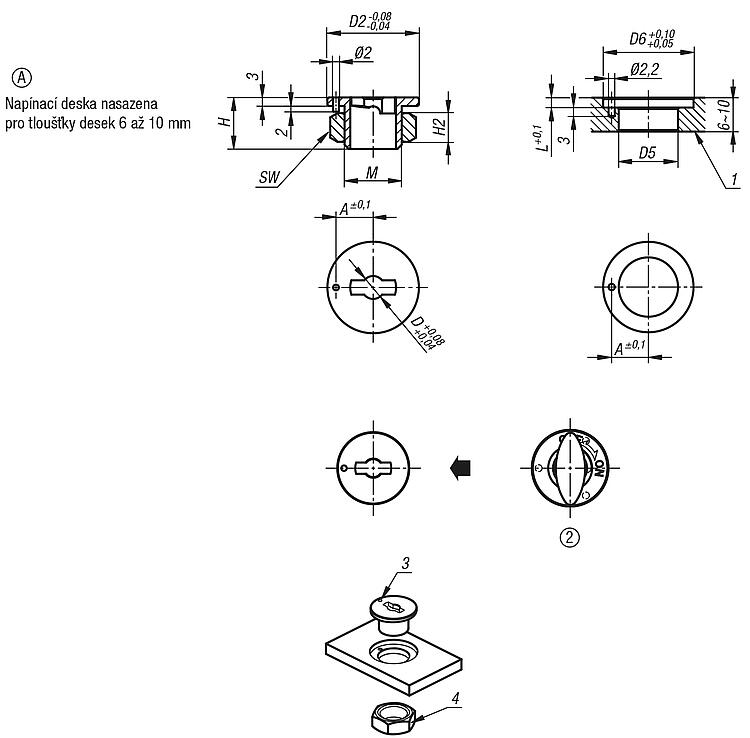

Napínací desky nasazeny pro otočné upínací uzávěry

více informací

Výkresy

Napínací desky nasazeny pro otočné upínací uzávěry

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	Provedení 2	D	D2	A	M	H2	SW	H	D5	D6	L	Cena
K1062.50	A	ocel	nasazený	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	14,16 €
K1062.80	A	ocel	nasazený	8	32	13	M20X1,5	10	30	18	21	32	3,5	15,05 €
K1062.150	A	nerezová ocel	nasazený	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	23,86 €
K1062.180	A	nerezová ocel	nasazený	8	32	13	M20X1,5	10	30	18	21	32	3,5	26,50 €

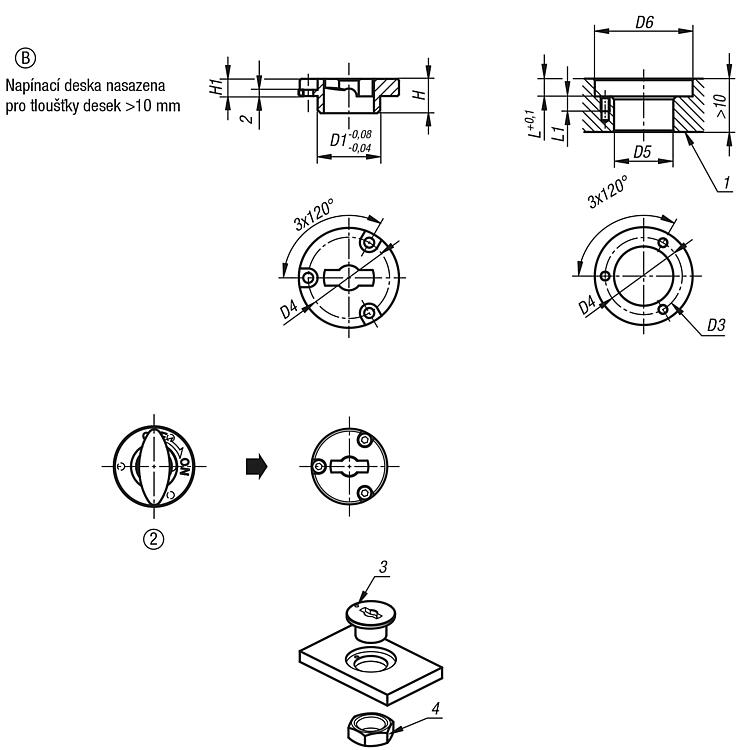

Napínací desky, zanořeny pro otočné upínací uzávěry

více informací

Výkresy

Napínací desky, zanořeny pro otočné upínací uzávěry

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	Provedení 2	D	D1	D2	D4	H	H1	D3 pro šroub DIN 912	D5	D6	L	L1	Cena
K1062.501	B	ocel	zanořený	5	14	25	21	9	4,5	M2	14	26	5	4	14,16 €
K1062.801	B	ocel	zanořený	8	20	32	26	11	5,5	M3	20	33	6	5	15,05 €
K1062.1501	B	nerezová ocel	zanořený	5	14	25	21	9	4,5	M2	14	26	5	4	22,98 €
K1062.1801	B	nerezová ocel	zanořený	8	20	32	26	11	5,5	M3	20	33	6	5	26,50 €
