    - Těsnicí profily pro ochranu hran ze silikonu s integrovanou ocelovou upínací páskou, v souladu FDA

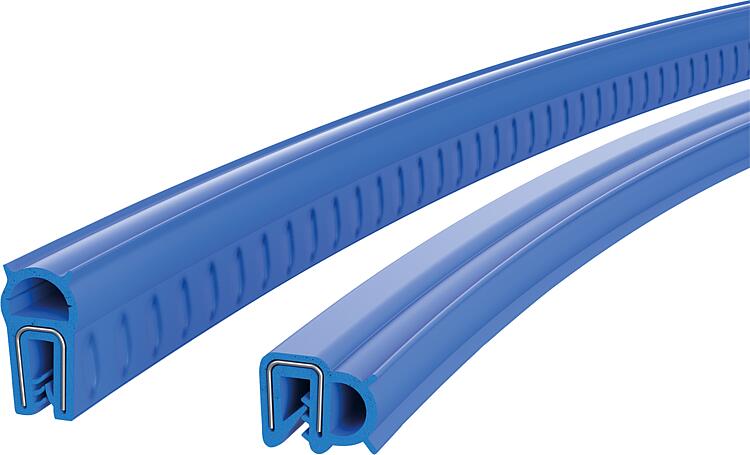

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Provedení: Modrá, podle RAL 5015.
Upínací vložka bez povrchové úpravy.Upozornění:Tyto profily vykazují vedle funkce ochrany hran také funkci utěsnění vůči vlhkosti, prachu a nečistotám vůči jiným součástkám, jako jsou např. dveře, klapky nebo kryty těles. V závislosti na profilu těsnění je možné různé použití v nejrůznějších oblastech.

U těsnicích profilů pro ochranu hran doporučujeme těsnění z max. 50 % zalisovat (komprese).
Pro zajištění co nejlepšího utěsnění by se těsnění mělo zkomprimovat na 30-40 %.
Uvedené údaje jsou hodnoty doporučené, protože se v praxi mohou podle použití a namontovaných dílů lišit.

Díky použití materiálů vyhovujících požadavkům FDA se schválením FDA 21 CFR 177.2600 lze profily používat v aplikacích s odpovídajícími požadavky, m.j. v potravinářském průmyslu.Teplotní rozsah:-50 °C až +200 °C.Montáž:Jednoduchá, rychlá a bezproblémová montáž. Po přitlačení rukou se profil pro ochranu hran samočinně upne, i když se na povrchu vyskytují různé poloměry nebo ohyby. Není zapotřebí žádný lepicí nebo upevňovací materiál.Na vyžádání:Další délky.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2239 Těsnicí profily pro ochranu hran ze silikonu s integrovanou ocelovou upínací páskou, v souladu FDA

202 kB

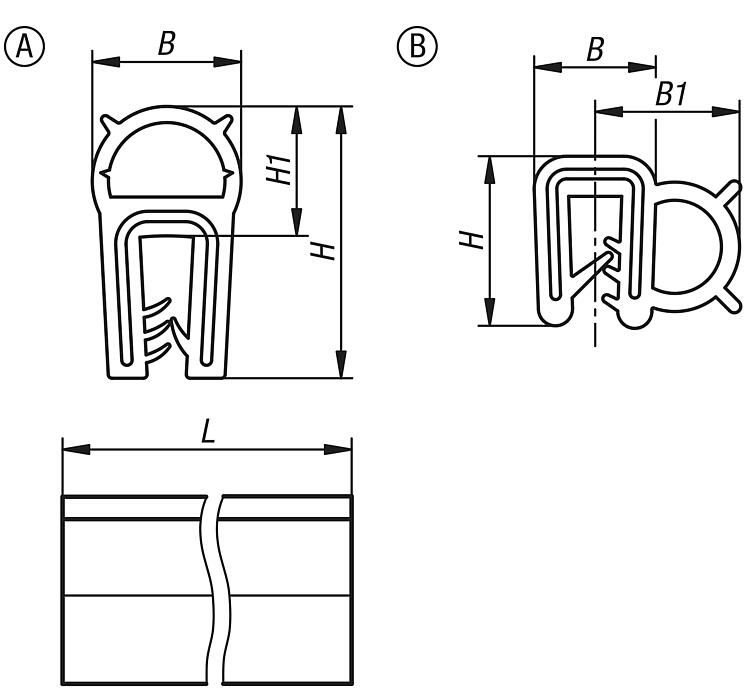

Výkresy (celkový přehled)

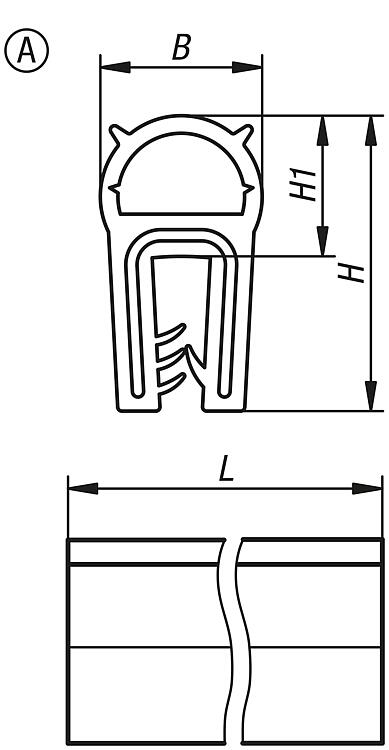

Těsnicí profily pro ochranu hran ze silikonu s integrovanou ocelovou upínací páskou, v souladu FDA, provedení A

více informací

Výkresy

Těsnicí profily pro ochranu hran ze silikonu s integrovanou ocelovou upínací páskou, v souladu FDA, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	B	H	H1	Rozsah sevření mm	L	Minimální poloměr ohybu mm	Cena
K2239.021X2000	A	11,5	21	10,1	1,5-3,5	2000	A=200 B=150 C=30 D=30	27,46 €
K2239.021X5000	A	11,5	21	10,1	1,5-3,5	5000	A=200 B=150 C=30 D=30	65,22 €
K2239.021X10000	A	11,5	21	10,1	1,5-3,5	10000	A=200 B=150 C=30 D=30	126,63 €
K2239.021X20000	A	11,5	21	10,1	1,5-3,5	20000	A=200 B=150 C=30 D=30	264,80 €
K2239.021X50000	A	11,5	21	10,1	1,5-3,5	50000	A=200 B=150 C=30 D=30	596,92 €

Těsnicí profily pro ochranu hran ze silikonu s integrovanou ocelovou upínací páskou, v souladu FDA, provedení B

více informací

Výkresy

Těsnicí profily pro ochranu hran ze silikonu s integrovanou ocelovou upínací páskou, v souladu FDA, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	B	B1	H	Rozsah sevření mm	L	Minimální poloměr ohybu mm	Cena
K2239.113X2000	B	8,8	11,1	13,1	1,0-3,0	2000	A=50 B=40 C=80 D=100	27,84 €
K2239.113X5000	B	8,8	11,1	13,1	1,0-3,0	5000	A=50 B=40 C=80 D=100	66,43 €
K2239.113X10000	B	8,8	11,1	13,1	1,0-3,0	10000	A=50 B=40 C=80 D=100	129,26 €
K2239.113X20000	B	8,8	11,1	13,1	1,0-3,0	20000	A=50 B=40 C=80 D=100	258,53 €
K2239.113X50000	B	8,8	11,1	13,1	1,0-3,0	50000	A=50 B=40 C=80 D=100	577,63 €
