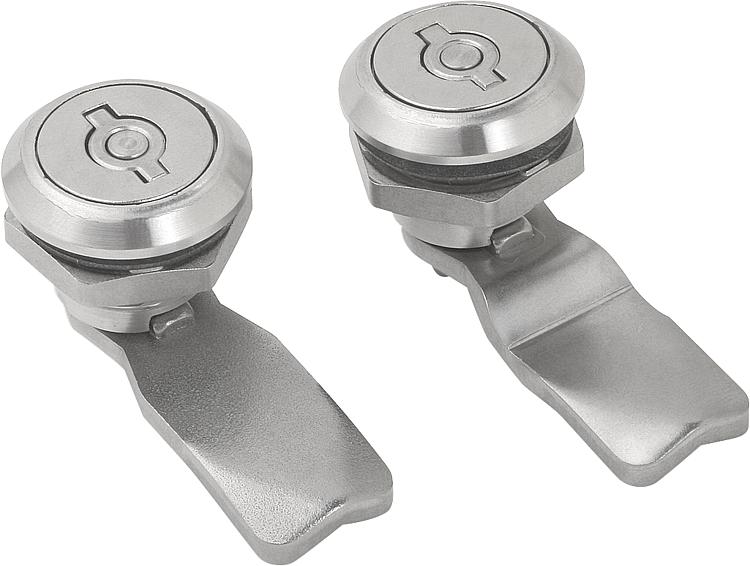

Provedení: Bez povrchové úpravy.Upozornění:Bezpečnostní západkový uzávěr je i při velkém přítlačném tlaku díky přítomnému blokovacímu prvku odolný vůči otřesům a vibracím podle DIN 43668. Ovládání není možné bez vhodného klíče. Klíč lze ze zámku vytáhnout pouze v poloze uzavřeno. Celek západkového uzávěru, předběžně smontovaný. Provedení pravé = zavírání proti směru hodinových ručiček. Provedení levé = zavírání ve směru hodinových ručiček. Vodotěsnost a prachotěsnost IP65 podle EN 60529.
Západku v požadovaném provedení je nutno objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem.

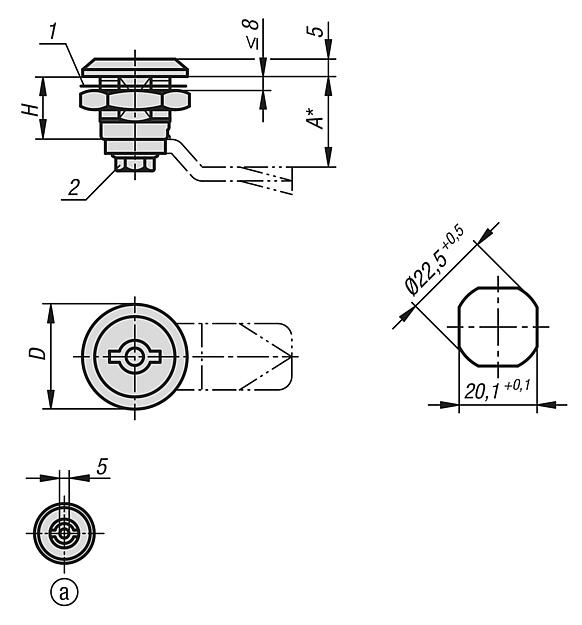

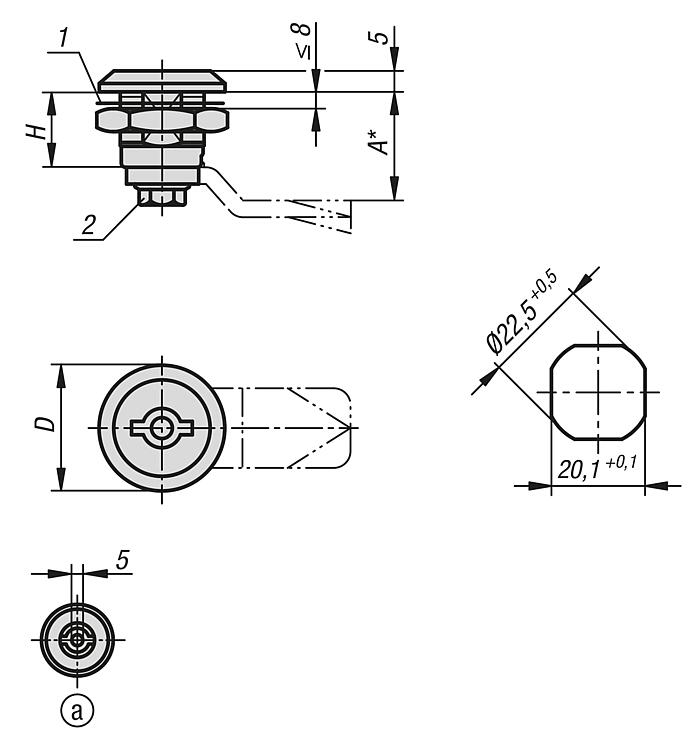

*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.Příslušenství:Nástrčkový klíč, K0535. západky pro západkové uzávěry, z oceli K1340.Odkaz na výkres:
1) Ploché těsnění 2) Samojistný šroub
Ovládání: a) Motýlek 5 mm
Zvláštnost:
