Čtvrtinové otočné uzávěry
 K1730

Čtvrtinové otočné uzávěry

 zpět

Popis zboží/obrázky produktu

 Vyvolat/filtrovat všechno zboží
PopisMateriál:Ocel.Provedení: Pozinkováno.Upozornění:Čtvrtinové otočné uzávěry pro bezpečné držení a uzavírání klapek, vík nádrží, krytů strojů a podobně. Uzávěr se zavírá a otevírá otočením o 90°. Přitom se tak zvaný příčný kolík v uzavíracím čepu posune přes křivku ve spodním uzavíracím dílu a napne tak pružinu. V koncovém bodě křivky se nachází malé prohloubení, do kterého zacvakne křížový kolík. Předpínací síla uzávěru vytvářená pružinou zajišťuje, že spoj zůstane uzavřený a je zabezpečen proti vibracím.

Všechny součásti uzavíracího systému (uzavírací čep, přídržná podložka a spodní uzavírací díl) jsou spojeny s krytem, resp. s rámem, aby se nemohly ztratit.

Ovládání se provádí pomocí drážky, křížové drážky nebo bez použití nářadí pomocí rýhovaného úchytu / hvězdicového úchytu.

Čtvrtinový otočný uzávěr se vždy skládá z 1/4 otočného uzávěru, přídržné podložky a spodního uzavíracího dílu.
(Pojistnou podložku a spodní uzavírací díl, objednejte odděleně).Technické údaje:Maximální tahová síla 1300 N.Montáž:Do krytu se vyvrtá otvor 8 mm, prostrčí se čep s příčným kolíkem a ze zadní strany se zajistí přídržnou podložkou. V rámu se vyvrtá středový otvor 13 mm a dva upevňovací otvory podle děrové šablony spodního dílu.Příslušenství:Přídržné podložky K1731.
Spodní uzavírací díly K1732.Zvláštnost:
RoHS
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
Datový list K1730 Čtvrtinové otočné uzávěry 336 kB

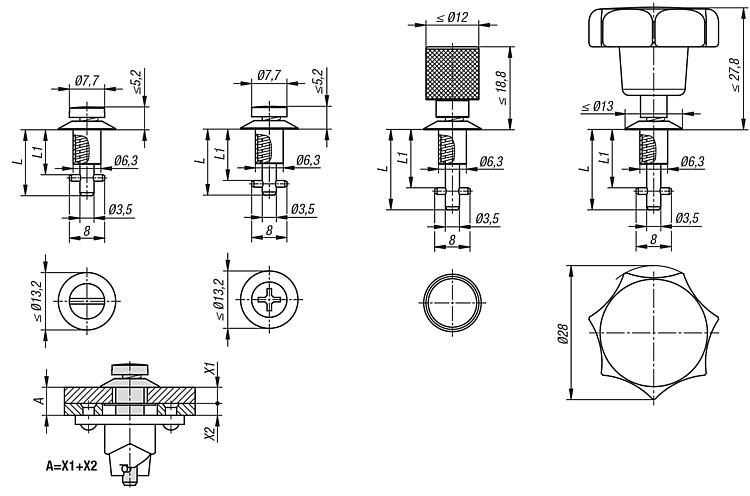

Výkresy (celkový přehled)

Čtvrtinové otočné uzávěry

Čtvrtinové otočné uzávěry, s hlavou s křížovou drážkou

 více informací

Výkresy

Čtvrtinové otočné uzávěry, s hlavou s křížovou drážkou

Výběr/filtr zboží
Objednací čísloAL

L1CADPřís.CenaObjednat
K1730.1110150,75 - 1,5014,9510,15 2,70 €
K1730.1110901,50 - 2,2514,9510,9 2,70 €
K1730.1111652,25 - 3,0014,9511,65 2,70 €
K1730.1112403,00 - 3,7517,212,4 2,70 €
K1730.1113153,75 - 4,5017,213,15 2,70 €
K1730.1113904,50 - 5,2517,213,9 2,70 €
K1730.1114655,25 - 6,0019,4514,65 2,70 €
K1730.1115406,00 - 6,7519,4515,4 2,70 €
K1730.1116156,75 - 7,5019,4516,15 2,70 €
K1730.1116907,50 - 8,2521,716,9 2,70 €
K1730.1117658,25 - 9,0021,717,65 2,70 €
K1730.1118409,00 - 9,7521,718,4 2,70 €
K1730.1119159,75 - 10,5023,9519,15 2,70 €
K1730.11199010,50 - 11,2523,9519,9 2,70 €
K1730.11206511,25 - 12,0023,9520,65 2,70 €
K1730.11214012,00 - 12,7526,221,4 2,70 €
K1730.11221512,75 - 13,5026,222,15 2,70 €
K1730.11229013,50 - 14,2526,222,9 2,70 €
K1730.11236514,25 - 15,0028,4523,65 2,70 €
K1730.11244015.00 - 15,7528,4524,4 2,70 €
K1730.11251515,75 - 16,5028,4525,15 2,70 €
K1730.11259016,50 - 17,2530,725,9 2,70 €
K1730.11266517,25 - 18,0030,726,65 2,70 €
K1730.11274018,00 - 18,7530,727,4 2,70 €
K1730.11281518,75 - 19,5032,9528,15 2,70 €
K1730.11289019,50 - 20,2532,9528,9 2,70 €
K1730.11296520,25 - 2132,9529,65 2,70 €

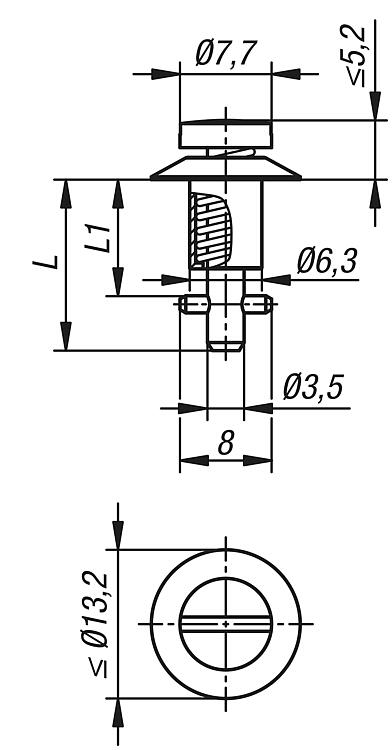

Čtvrtinové otočné uzávěry, s hlavou s drážkou

 více informací

Výkresy

Čtvrtinové otočné uzávěry, s hlavou s drážkou

Výběr/filtr zboží
Objednací čísloAL

L1CADPřís.CenaObjednat
K1730.2110150,75 - 1,5014,9510,15 2,70 €
K1730.2110901,50 - 2,2514,9510,9 2,70 €
K1730.2111652,25 - 3,0014,9511,65 2,70 €
K1730.2112403,00 - 3,7517,212,4 2,70 €
K1730.2113153,75 - 4,5017,213,15 2,70 €
K1730.2113904,50 - 5,2517,213,9 2,70 €
K1730.2114655,25 - 6,0019,4514,65 2,70 €
K1730.2115406,00 - 6,7519,4515,4 2,70 €
K1730.2116156,75 - 7,5019,4516,15 2,70 €
K1730.2116907,50 - 8,2521,716,9 2,70 €
K1730.2117658,25 - 9,0021,717,65 2,70 €
K1730.2118409,00 - 9,7521,718,4 2,70 €
K1730.2119159,75 - 10,5023,9519,15 2,70 €
K1730.21199010,50 - 11,2523,9519,9 2,70 €
K1730.21206511,25 - 12,0023,9520,65 2,70 €
K1730.21214012,00 - 12,7526,221,4 2,70 €
K1730.21221512,75 - 13,5026,222,15 2,70 €
K1730.21229013,50 - 14,2526,222,9 2,70 €
K1730.21236514,25 - 15,0028,4523,65 2,70 €
K1730.21244015.00 - 15,7528,4524,4 2,70 €
K1730.21251515,75 - 16,5028,4525,15 2,70 €
K1730.21259016,50 - 17,2530,725,9 2,70 €
K1730.21266517,25 - 18,0030,726,65 2,70 €
K1730.21274018,00 - 18,7530,727,4 2,70 €
K1730.21281518,75 - 19,5032,9528,15 2,70 €
K1730.21289019,50 - 20,2532,9528,9 2,70 €
K1730.21296520,25 - 2132,9529,65 2,70 €

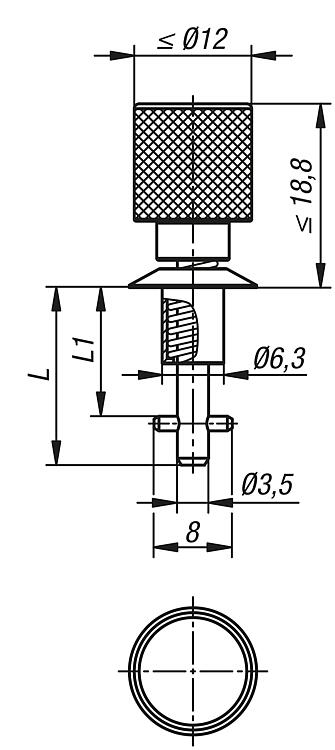

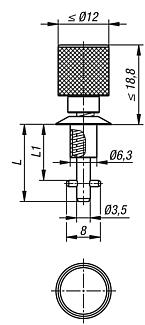

Čtvrtinové otočné uzávěry, s rýhovanou hlavou

 více informací

Výkresy

Čtvrtinové otočné uzávěry, s rýhovanou hlavou

Výběr/filtr zboží
Objednací čísloAL

L1CADPřís.CenaObjednat
K1730.3113150,75 - 1,5018,1513,15 5,40 €
K1730.3113901,50 - 2,2518,1513,9 5,40 €
K1730.3114652,25 - 3,0018,1514,65 5,40 €
K1730.3115403,00 - 3,7520,415,4 5,40 €
K1730.3116153,75 - 4,5020,416,15 5,40 €
K1730.3116904,50 - 5,2520,416,9 5,40 €
K1730.3117655,25 - 6,0022,6517,65 5,40 €
K1730.3118406,00 - 6,7522,6518,4 5,40 €
K1730.3119156,75 - 7,5022,6519,15 5,40 €
K1730.3119907,50 - 8,2524,919,9 5,40 €
K1730.3120658,25 - 9,0024,920,65 5,40 €
K1730.3121409,00 - 9,7524,921,4 5,40 €
K1730.3122159,75 - 10,5027,1522,15 5,40 €
K1730.31229010,50 - 11,2527,1522,9 5,40 €
K1730.31236511,25 - 12,0027,1523,65 5,40 €
K1730.31244012,00 - 12,7529,424,4 5,40 €
K1730.31251512,75 - 13,5029,425,15 5,40 €
K1730.31259013,50 - 14,2529,425,9 5,40 €
K1730.31266514,25 - 15,0031,6526,65 5,40 €
K1730.31274015.00 - 15,7531,6527,4 5,40 €
K1730.31281515,75 - 16,5031,6528,15 5,40 €
K1730.31289016,50 - 17,2533,928,9 5,40 €
K1730.31296517,25 - 18,0033,929,65 5,40 €
K1730.31304018,00 - 18,7533,930,4 5,40 €
K1730.31311518,75 - 19,5036,1531,15 5,40 €
K1730.31319019,50 - 20,2536,1531,9 5,40 €
K1730.31326520,25 - 2136,1532,65 5,40 €

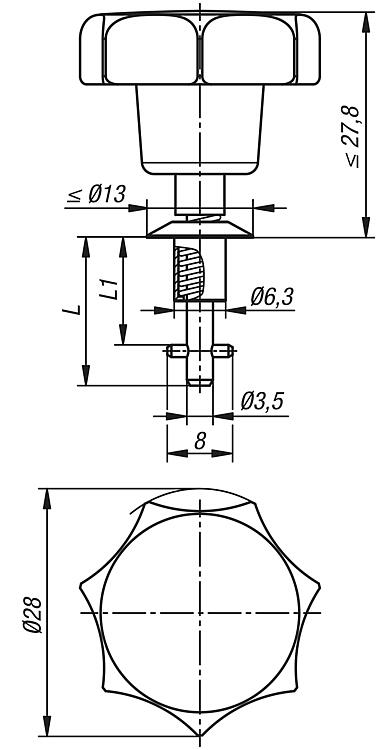

Čtvrtinové otočné uzávěry, s hvězdicovým úchytem

 více informací

Výkresy

Čtvrtinové otočné uzávěry, s hvězdicovým úchytem

Výběr/filtr zboží
Objednací čísloAL

L1CADPřís.CenaObjednat
K1730.4113150,75 - 1,5018,1513,15 5,40 €
K1730.4113901,50 - 2,2518,1513,9 5,40 €
K1730.4114652,25 - 3,0018,1514,65 5,40 €
K1730.4115403,00 - 3,7520,415,4 5,40 €
K1730.4116153,75 - 4,5020,416,15 5,40 €
K1730.4116904,50 - 5,2520,416,9 5,40 €
K1730.4117655,25 - 6,0022,6517,65 5,40 €
K1730.4118406,00 - 6,7522,6518,4 5,40 €
K1730.4119156,75 - 7,5022,6519,15 5,40 €
K1730.4119907,50 - 8,2524,919,9 5,40 €
K1730.4120658,25 - 9,0024,920,65 5,40 €
K1730.4121409,00 - 9,7524,921,4 5,40 €
K1730.4122159,75 - 10,5027,1522,15 5,40 €
K1730.41229010,50 - 11,2527,1522,9 5,40 €
K1730.41236511,25 - 12,0027,1523,65 5,40 €
K1730.41244012,00 - 12,7529,424,4 5,40 €
K1730.41251512,75 - 13,5029,425,15 5,40 €
K1730.41259013,50 - 14,2529,425,9 5,40 €
K1730.41266514,25 - 15,0031,6526,65 5,40 €
K1730.41274015.00 - 15,7531,6527,4 5,40 €
K1730.41281515,75 - 16,5031,6528,15 5,40 €
K1730.41289016,50 - 17,2533,928,9 5,40 €
K1730.41296517,25 - 18,0033,929,65 5,40 €
K1730.41304018,00 - 18,7533,930,4 5,40 €
K1730.41311518,75 - 19,5036,1531,15 5,40 €
K1730.41319019,50 - 20,2536,1531,9 5,40 €
K1730.41326520,25 - 2136,1532,65 5,40 €
