K2254Desky kabelových průchodek |
zpět |
|
Popis zboží/obrázky produktu |
|
|

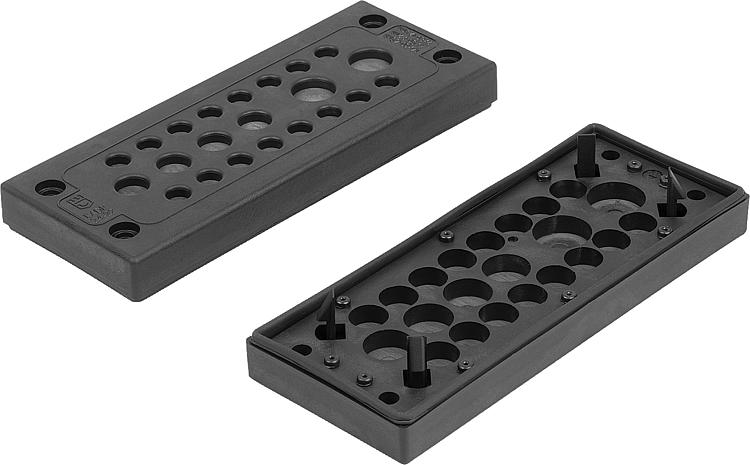

PopisMateriál:Rámeček z polyamidu PA66 GF25 V-0.
Elastomerová deska EPDM, odolná vůči ozonu podle DIN 53509, stupeň 0 (nejlepší stupeň).

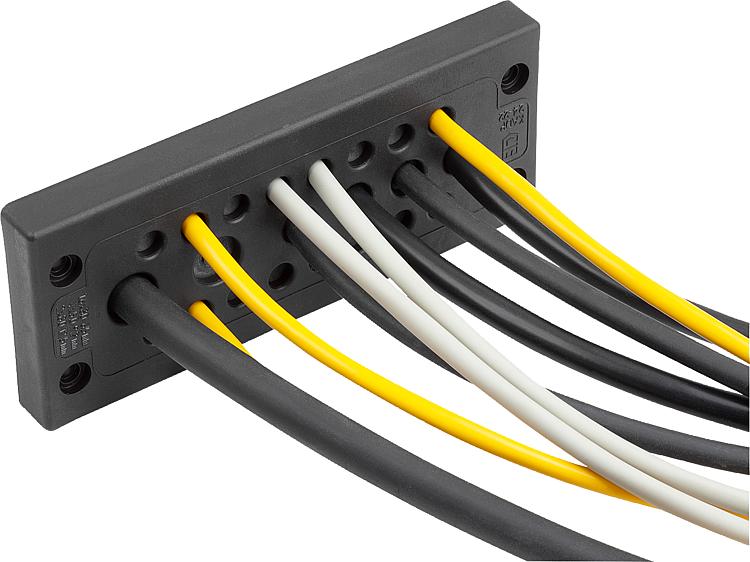

Těsnění TPE TPV.Provedení: Černé.Upozornění:Desky kabelových průchodek jsou vhodné pro protahování vedení bez konektoru (nepřipravených vedení). Zavádět do nich lze kabely, vedení, hadice, pneumatická a hydraulická vedení.
Kabely lze zavést bez předpichování. Elastomerová deska se přizpůsobí kabelům a poskytuje optimální utěsnění a odlehčení od tahu. Nepotřebné průchodky zůstanou bezpečně uzavřeny a utěsněny.
K dostání s různými průchodkami a také jako slepá deska.
Třída ochrany IP66.
Certifikáty / splněné normy:
UL 514B

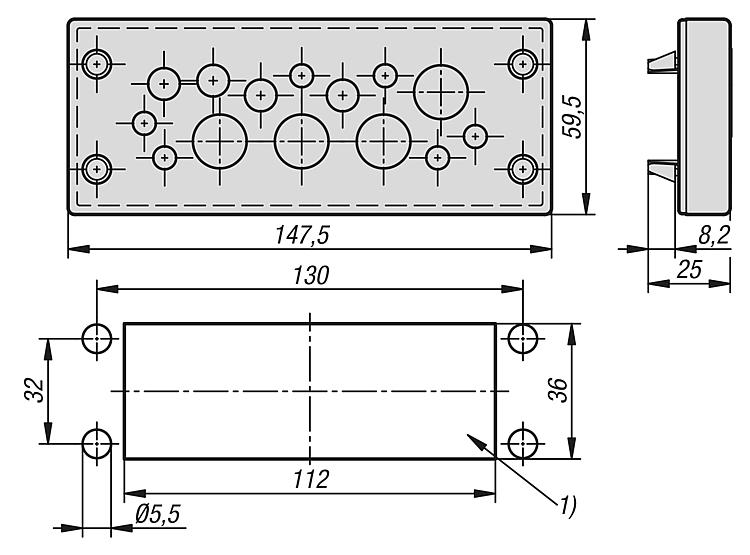

UL / CSA-File E140310Teplotní rozsah:-30 °C až +100 °CMontáž:Pro montážní výřezy 36 x 112 mm.
Desky kabelových průchodek lze bez použití nářadí zacvaknout pomocí západkového háku do výřezu (pro tloušťky plechu 1,5 – 2,0 mm).
U tlouštěk plechu nad 2,0 mm nebo u aplikací vyžadujících přišroubování lze desky kabelových průchodek připevnit pomocí otvorů a šroubů velikosti M5.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo
| Max. počet
průchodek | Pro
kabely
počet x Ø kabelu | CAD | Přís. | Cena | Objednat |
|---|
| K2254.241101 | 11 | 4x3-6,5/4x5-9,2/3x14-20 |  | | 26,87 € | | | K2254.241201 | 12 | 12x8-12 | | | 26,87 € | | | K2254.241301 | 13 | 2x3-5,5/6x4,1-8,1/4x9-14/1x14-20 | | | 26,87 € | | | K2254.241401 | 14 | 6X3-6,5/4X5-9,2/4X9,6-15,9 | | | 26,87 € | | | K2254.241701 | 17 | 17X5-9,2 | | | 26,87 € | | | K2254.241702 | 17 | 11X3-6,5/1X4,1-8,1/5X8-12,5 | | | 26,87 € | | | K2254.242201 | 22 | 16X3-6,5/4X5-9,2/2X8-12,5 | | | 26,87 € | | | K2254.242302 | 23 | 23X4,1-8,1 | | | 26,87 € | | | K2254.242901 | 29 | 29X3-6,5 | | | 26,87 € | | | K2254.240000 | - | - | | | 5,84 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
