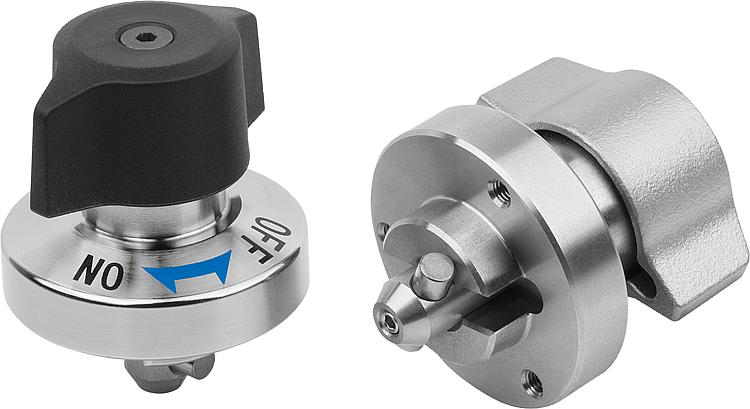

    - Otočný upínací uzávěr, z nerezové oceli, otočná hlavice z plastu nebo z nerezové oceli se zatahovacím dříkem

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisPopis výrobku:Otočné upínací uzávěry slouží k rychlé a snadné výměně a uzamknutí zařízení nebo klapek.
Upínání bez použití nářadí zkracuje přípravný čas.Materiál:Pouzdro z nerezové oceli.
Čepy z oceli nebo z nerezové oceli.
Kolík z nerezové oceli.

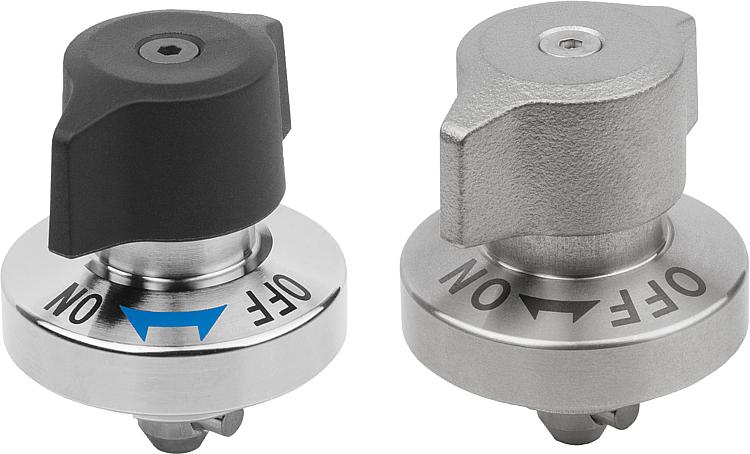

Otočná hlavice, nerezová ocel nebo termoplast PA (polyamid).Provedení: Pouzdro lesklé.
Čepy poniklované nebo bez povrchové úpravy.
Kolík, bez povrchové úpravy.
Otočná hlavice PA, vyztužená skelnými vlákny, černá.

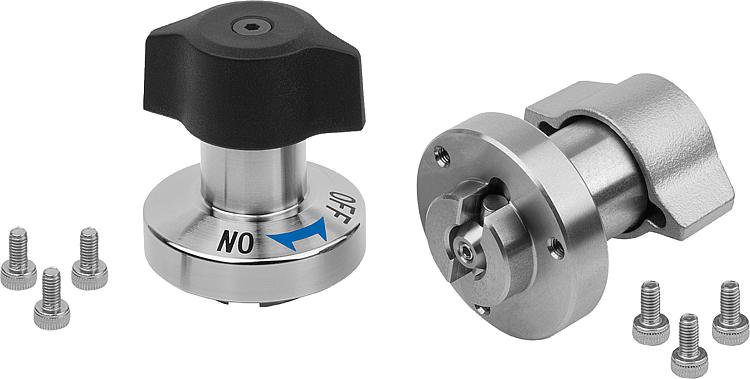

Otočná hlavice, nerezová ocel, bez povrchové úpravy.Upozornění:Upevňovací šrouby M2 nebo M3 z nerezové oceli jsou součástí dodávky.
Možnost montáže 1 pro tloušťku desky 6 mm.
Možnost montáže 2 pro tloušťku desky > 6 až 14 mm.

Při překročení přídržné síly vznikne mezi deskami mezera větší než 0,1 mm.
Zpùsob ovládání:Zajistěte, aby otočná hlavice byla v poloze "OFF" a stopka zasunutá.
Otočný upínací uzávěr nasuňte nebo nasaďte na předmontovanou upínací desku.
Otočnou hlavici zatlačte dolů a otočte do polohy "ON".

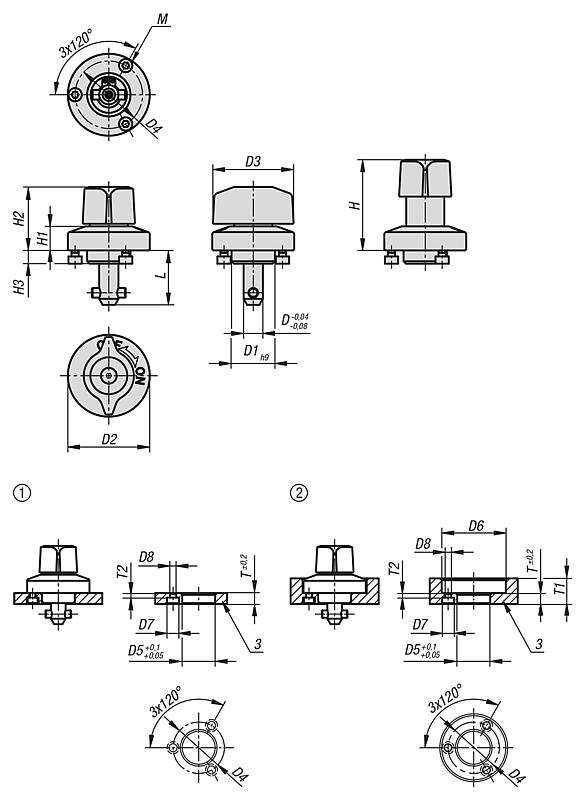

Při úplném sevření zazní signál zaskočení.Příslušenství:Upínací desky K1062Odkaz na výkres:

1) Možnost montáže 1
2) Možnost montáže 2
3) Deska

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1558 Otočný upínací uzávěr, z nerezové oceli, otočná hlavice z plastu nebo z nerezové oceli se zatahovacím dříkem

408 kB

Technická informace pro otočný upínací uzávěr K1558 a upínací desky K1062

186 kB

Výkresy (celkový přehled)

Otočný upínací uzávěr, z nerezové oceli, otočná hlavice z plastu se zatahovacím dříkem

více informací

Výkresy

Otočný upínací uzávěr, z nerezové oceli, otočná hlavice z plastu se zatahovacím dříkem

Výběr/filtr zboží

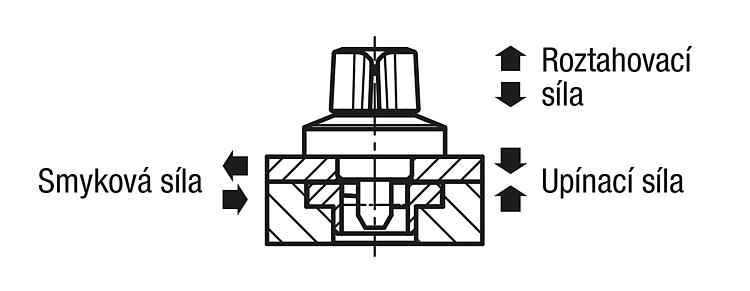

Objednací číslo	Materiál komponenty	Provedení 2	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	T1	T2	Přídržná síla N	Upínací síla N	Smyková síla kN	Roztahovací síla F kN	Teplotná odolnost	CAD	Přís.	Cena	Objednat
K1558.516	polyamid	čep z oceli	5	15,5	14	25	25	21	30	6,5	20	5,5	M2x3	14	26	4,4	2,4	6	6-10	2,5	60	60	1,8	1,2	≤130 °C			33,40 €
K1558.817	polyamid	čep z oceli	8	17	18	34	34	28	38	10	26,5	5,5	M3x4	18	35	6,5	3,4	6	6-14	2,5	90	90	3,2	0,4	≤130 °C			34,27 €

Otočný upínací uzávěr, z nerezové oceli, otočná hlavice z nerezové oceli se zatahovacím dříkem

více informací

Výkresy

Otočný upínací uzávěr, z nerezové oceli, otočná hlavice z nerezové oceli se zatahovacím dříkem

Výběr/filtr zboží

Objednací číslo	Materiál komponenty	Provedení 2	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	T1	T2	Přídržná síla N	Upínací síla N	Smyková síla kN	Roztahovací síla F kN	Teplotná odolnost	CAD	Přís.	Cena	Objednat
K1558.1516	nerezová ocel	čepy z nerezové oceli	5	15,5	14	25	25	21	30	6,5	20	5,5	M2x3	14	26	4,4	2,4	6	6-10	2,5	60	60	1,8	1,2	≤200 °C			59,77 €
K1558.1817	nerezová ocel	čepy z nerezové oceli	8	17	18	34	34	28	38	10	26,5	5,5	M3x4	18	35	6,5	3,4	6	6-14	2,5	90	90	3,2	0,4	≤200 °C			63,28 €
