PopisMateriál:Pouzdro a ovládání ze zinkového odlitku. Ploché těsnění guma.Provedení: Pouzdro a ovládání pochromované.Upozornění:Kompresní západkové uzávěy se používají převážně u dveří a korpusů, které vyžadují vyšší přítlačný tlak těsnění. Lze použít vpravo nebo vlevo. Zavírání se přitom uskutečňuje vždy ve směru hodinových ručiček.
Odolné proti vibracím, chráněno proti vodě a prachu podle IP65.
Západku v požadovaném provedení je nutné objednat zvlášť. Každou západku lze kombinovat s každým pouzdrem.

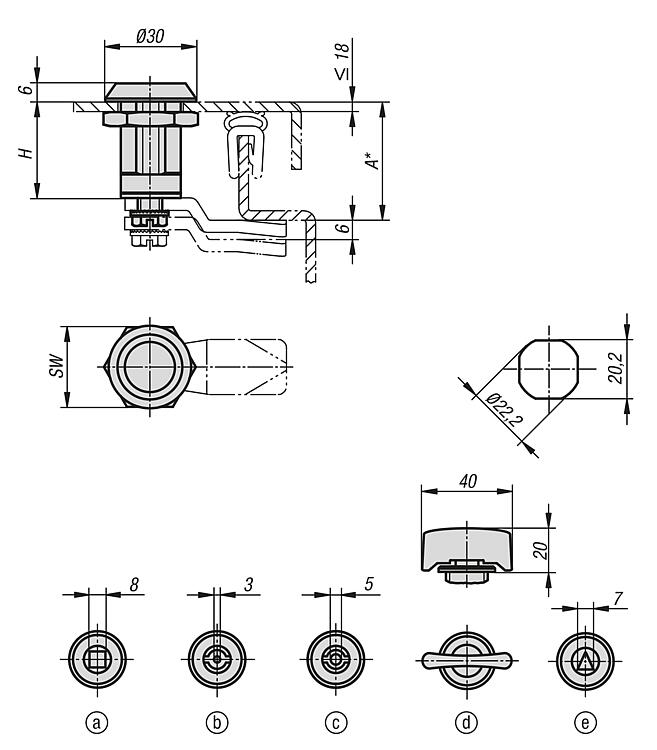

*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.Funkce:Otáčením ovládání doprava se západka otočí o 90° do uzavírací polohy. Dalším otočením o 90° se západka přitáhne v axiálním směru, čím dojde ke zvýšení přítlaku. Dráha utažení činí 6 mm. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami.Příslušenství:Nástrčkový klíč K0535Odkaz na výkres:
Ovládání: a) čtyřhran 8 mm b) dvojitý zub 3 mm c) dvojitý zub 5 mm d) kolíkový úchyt e) trojhran 7 mm
Zvláštnost:
