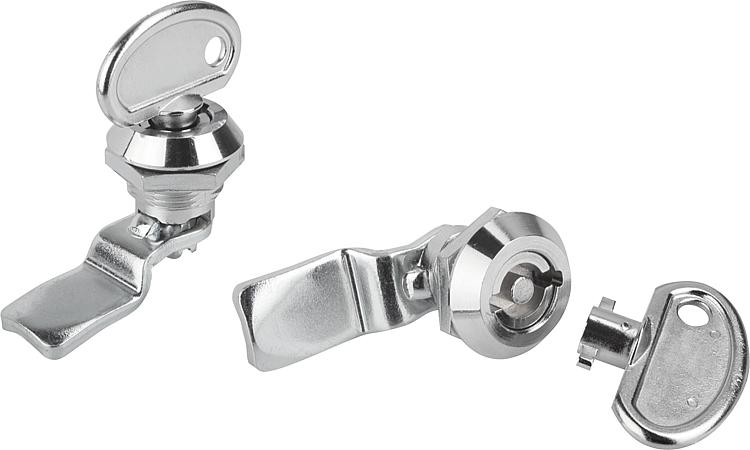

PopisMateriál:Pouzdro, ovládání, matice a klíče ze zinkového odlitku. Ploché těsnění guma.Provedení: Pouzdro a ovládání pochromované nebo potaženo černou práškovou hmotou. Klíče pochromované.Upozornění:Bezpečnostní západkový uzávěr s odpruženou západkou. Použitelný vpravo nebo vlevo s uzavírací dráhou 90°. Západkový uzávěr lze zabudovat v předběžně smontovaném stavu. Upevňovací matice je na jedné straně zhotovena jako uzemňovací matice s příchytkami.
Chráněno proti vodě a prachu podle IP65.
Klíč je nutné objednat zvlášť. Zámek lze otevírat a zavírat pouze specifickým klíčem. Klíč lze vytáhnout pouze v zavřené poloze. Při otevřeném zámku funguje klíč jako klika.
Jazýček v požadovaném provedení je nutno objednat zvlášť. Každý jazýček lze kombinovat s každým pouzdrem.

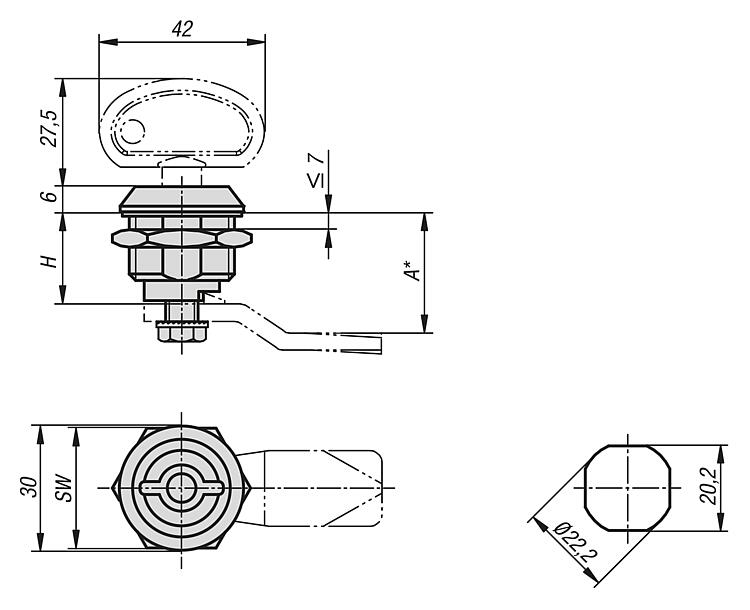

*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.Příslušenství:západky pro západkové uzávěry, z oceli K0523.Odkaz na výkres:

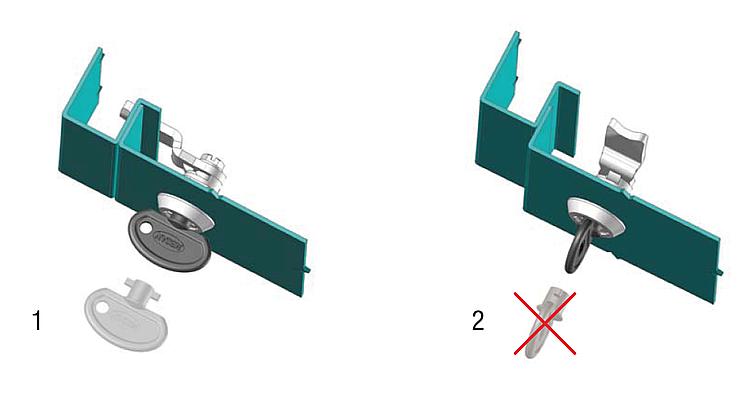

1) Klíč lze vytáhnout v uzamčeném stavu 2) Klíč nelze vytáhnout v odemčeném stavu
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
