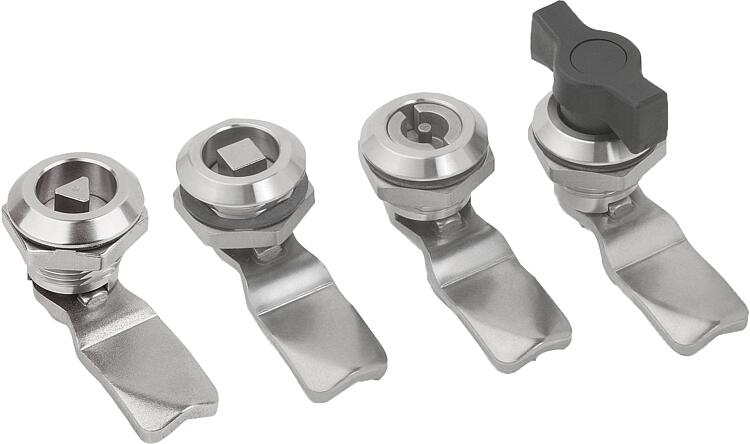

Provedení: Bez povrchové úpravy.Upozornění:Západkový uzávěr lze zabudovat v předběžně smontovaném stavu s uzavírací drahou 90°. Použitelné vpravo nebo vlevo. Vodotěsnost a prachotěsnost IP65 podle EN 60529.
Západku v požadovaném provedení je nutno objednat zvlášť. Každá západka lze kombinovat s každým pouzdrem.

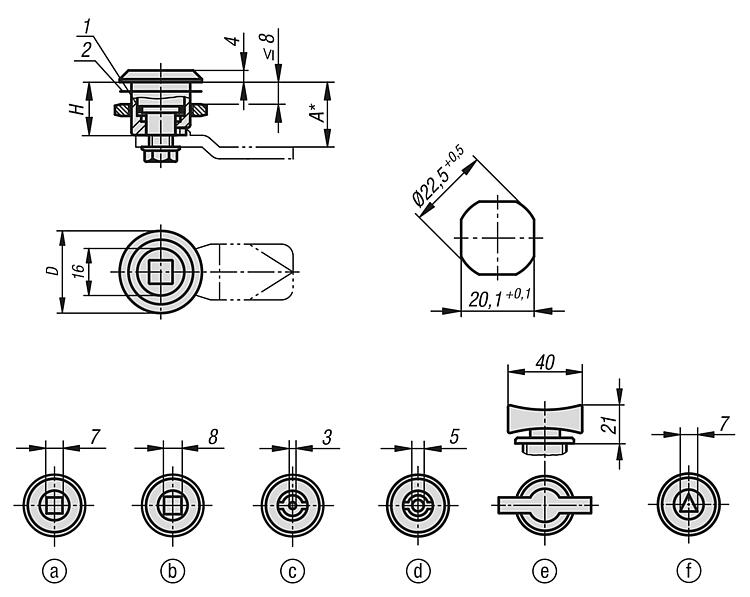

*Rozměr A je výsledkem kombinace západkového uzávěru a západky a zobrazuje se u vhodných západek.Příslušenství:Nástrčkový klíč, K0535. západky pro západkové uzávěry, z oceli K1340.Odkaz na výkres:
Ovládání: a) čtyřhran 7 mm b) čtyřhran 8 mm c) dvojitý zub 3 mm d) dvojitý zub 5 mm e) kolíkový úchyt f) trojhran 7°mm 1) O-kroužek 2) ploché těsnění
Zvláštnost:
