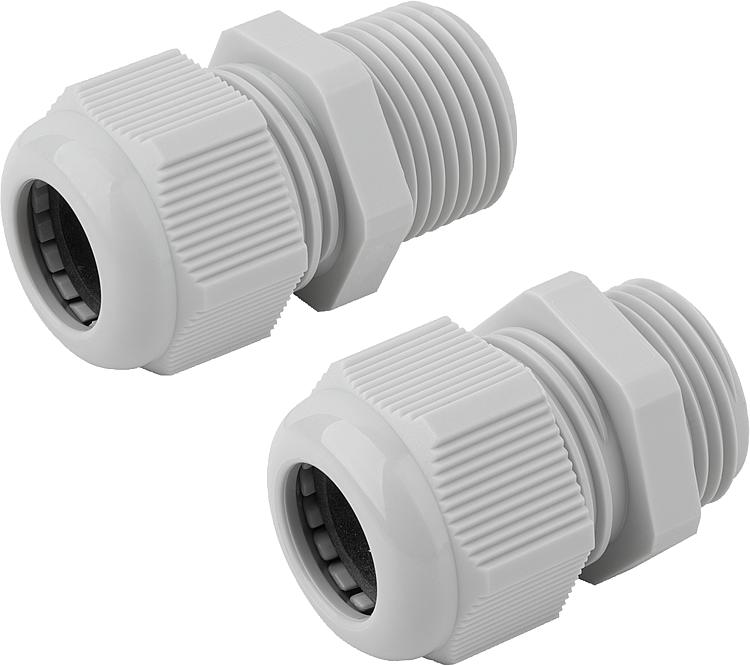

K2245Kabelová šroubení z plastu |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Polyamid (PA6).
Těsnicí kroužek CR / NBR.Provedení: Světle šedá RAL 7035.Upozornění:Kabelová šroubení s metrickým připojovacím závitem podle DIN EN 60423. Utěsnění a odlehčení tahového zatížení se provádí pomocí uvnitř uložených lamel a těsnicího kroužku.
Třída ochrany IP68 (5 bar - 30 min).
Kabelková šroubení slouží k zavádění pevně instalovaných kabelů a vodičů do skříní, rozváděčů a připojovacích skříněk.
Na styčné ploše kabelových vývodek s plochým těsněním může dojít ke zbarvení. Ty neovlivňují funkci součásti a při instalaci nejsou viditelné.Teplotní rozsah:Staticky: -40 °C až +100 °C.

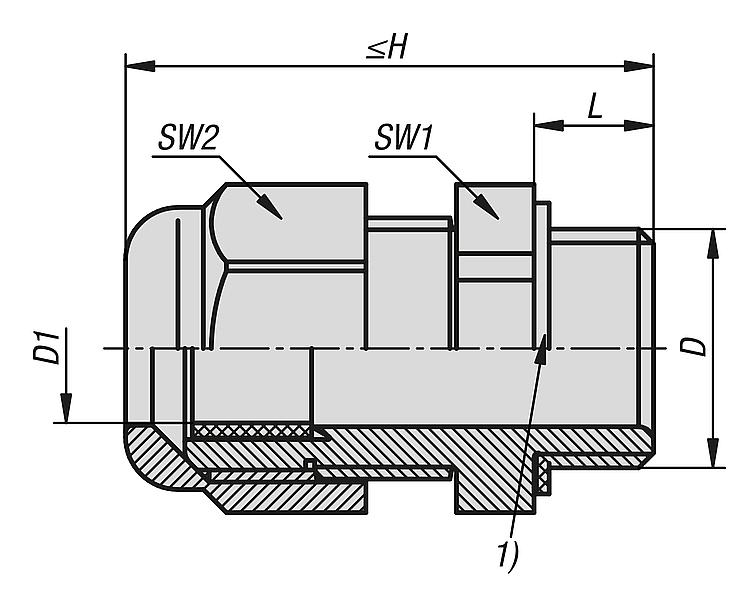

Dynamicky: -20 °C až +100 °C.Odkaz na výkres:1) Plochý těsnicí kroužek od M32x1,5 StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Provedení 1 | D
| D1 | H
max.
| L | SW1 | SW2 | Max. utahovací moment
u vel. klíče 1
(Nm) | Max. utahovací moment
u vel. klíče 2
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2245.121500 | se standardní délkou závitu | M12X1,5 | 3-6,5 | 31 | 8 | 15 | 15 | 1,5 | 1,5 |  | | 0,61 € | | | K2245.161500 | se standardní délkou závitu | M16x1,5 | 5-9,5 | 35,5 | 8 | 20 | 20 | 2,5 | 2,5 | | | 0,68 € | | | K2245.201500 | se standardní délkou závitu | M20X1,5 | 8-13 | 36 | 8 | 24 | 24 | 3,5 | 3,5 | | | 0,88 € | | | K2245.251500 | se standardní délkou závitu | M25x1,5 | 11-17 | 43 | 8 | 29 | 29 | 5 | 5 | | | 1,24 € | | | K2245.321500 | se standardní délkou závitu | M32x1,5 | 15-21 | 50 | 10 | 36 | 36 | 5 | 5 | | | 1,82 € | | | K2245.401500 | se standardní délkou závitu | M40X1,5 | 19-28 | 51 | 10 | 46 | 46 | 7,5 | 7,5 | | | 5,83 € | | | K2245.161510 | s dlouhým závitem | M16x1,5 | 5-9,5 | 42,5 | 15 | 20 | 20 | 2,5 | 2,5 | | | 0,91 € | | | K2245.201510 | s dlouhým závitem | M20X1,5 | 8-13 | 43 | 15 | 24 | 24 | 3,5 | 3,5 | | | 1,31 € | | | K2245.251510 | s dlouhým závitem | M25x1,5 | 11-17 | 50 | 15 | 29 | 29 | 5 | 5 | | | 1,73 € | | | K2245.321510 | s dlouhým závitem | M32x1,5 | 15-21 | 55 | 15 | 36 | 36 | 5 | 5 | | | 3,04 € | | | K2245.401510 | s dlouhým závitem | M40X1,5 | 19-28 | 59 | 18 | 46 | 46 | 7,5 | 7,5 | | | 7,67 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
