K1840Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu |
zpět |
|
Popis zboží/obrázky produktu |
|
|

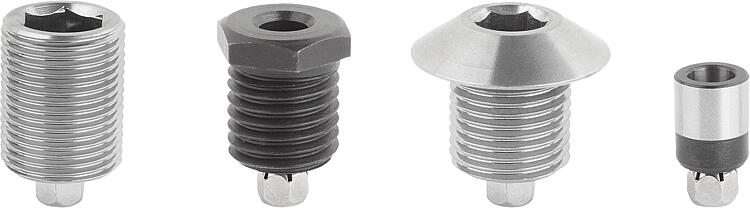

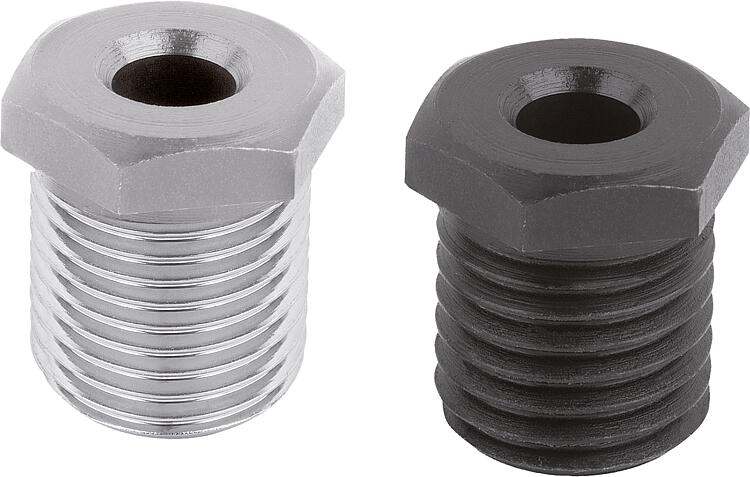

PopisPopis výrobku:Polohovací pouzdra tvoří upevňovací bod pro čepové ovládací a aretační prvky, kde mohou bezpečně a přesně zapadnout.
Polohovací pouzdra pro snímač stavu mají upínací matici pro upevnění snímače Ø3 na pouzdru.
Snímač umožňuje elektronicky zjistit, zda je šroub v polohovacím pouzdru či ne.
Při použití více pouzder lze určit, ve které z nich se nachází ovládací nebo aretační prvek.Materiál:Provedení: Polohovací pouzdro:
ocel, vytvrzená a brynýrovaná.
Nerezová ocel, vytvrzená a bez povrchové úpravy.
Upínací matice, poniklovaná.Upozornění:Nastaveno na přídržné prvky K0638.
Upínací matice se dodává demontovaná.
Maximální utahovací moment upínací matice: 1,2 Nm.Použití:Polohovací pouzdra ve spojení se snímačem stavu umožňují řízení procesu v závislosti na ovládání. Kromě toho lze zjistit, že se ovládací nebo aretační prvek nachází na požadovaném místě.
Například při úpravě formátu balicího stroje.Montáž:Snímač se připevní k pouzdru pomocí upínací matice a axiálně se nastaví. Snímač se nakonec upevní na místě utažením upínací matice.

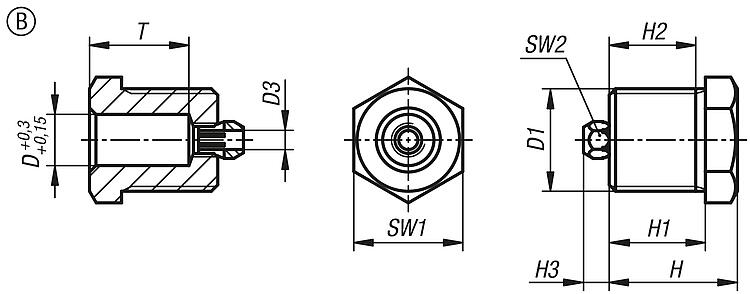

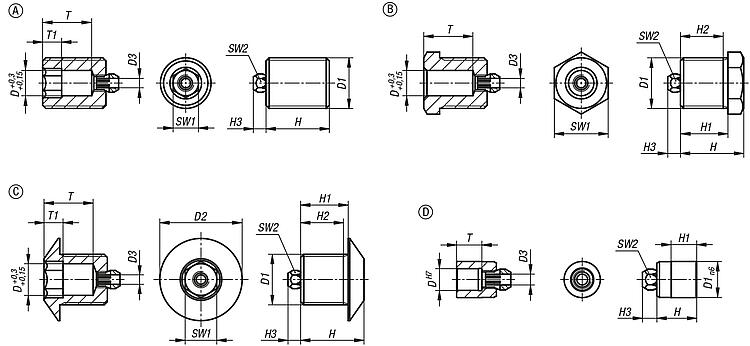

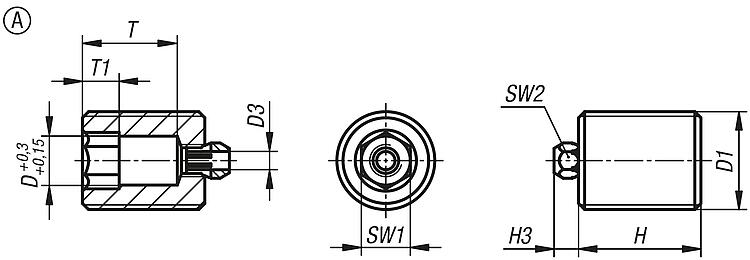

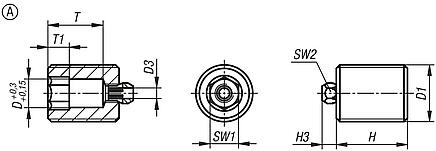

Podrobný postup je popsaný v montážním návodu.Odkaz na výkres:Provedení A: závit, průchozí
Provedení B: se závitem a nákružkem
Provedení C: se závitem a s náběhovým kuželem
Provedení D: hladké StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

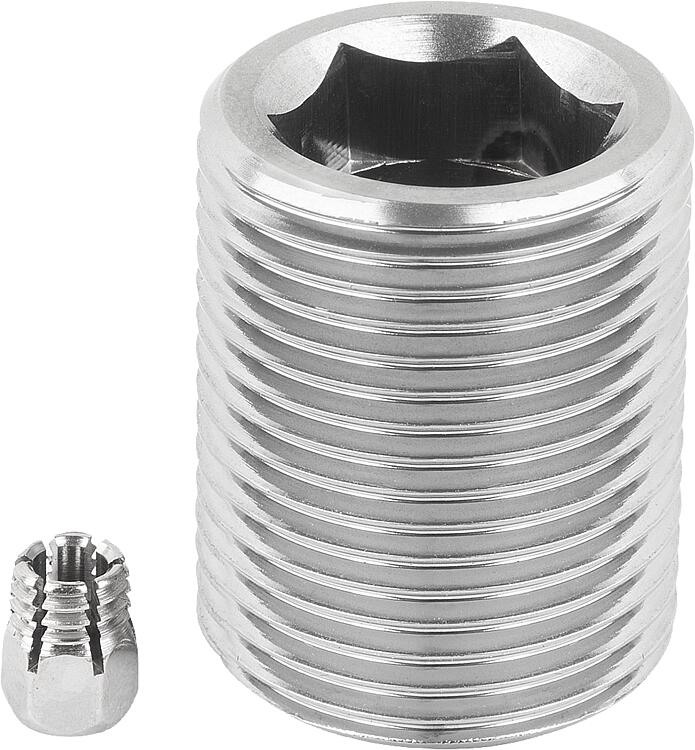

Polohovací pouzdra z oceli nebo nerezové oceli
pro snímač stavu, provedení A, průběžný závit |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
základní
těleso | D
| D1 | D3 | H | H3 | T | T1 | SW1 | SW2 | CAD | Přís. | Cena | Objednat |
|---|
| K1840.103101 | A | Závit, průchozí | ocel | 3 | M10x1 | 3 | 12 | 4 | 7 | 4 | 3 | 5 |  | | 14,49 € | | | K1840.104101 | A | Závit, průchozí | ocel | 4 | M10x1 | 3 | 12 | 4 | 7 | 4 | 4 | 5 | | | 14,49 € | | | K1840.105121 | A | Závit, průchozí | ocel | 5 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 5 | 5 | | | 15,60 € | | | K1840.106121 | A | Závit, průchozí | ocel | 6 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 6 | 5 | | | 15,60 € | | | K1840.108161 | A | Závit, průchozí | ocel | 8 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 8 | 5 | | | 16,72 € | | | K1840.110161 | A | Závit, průchozí | ocel | 10 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 10 | 5 | | | 16,72 € | | | K1840.112201 | A | Závit, průchozí | ocel | 12 | M20x1,5 | 3 | 25 | 4 | 19 | 6 | 12 | 5 | | | 17,84 € | | | K1840.116241 | A | Závit, průchozí | ocel | 16 | M24x2 | 3 | 32 | 4 | 25 | 8 | 16 | 5 | | | 18,95 € | | | K1840.1103101 | A | Závit, průchozí | nerezová ocel | 3 | M10x1 | 3 | 12 | 4 | 7 | 4 | 3 | 5 | | | 16,72 € | | | K1840.1104101 | A | Závit, průchozí | nerezová ocel | 4 | M10x1 | 3 | 12 | 4 | 7 | 4 | 4 | 5 | | | 16,72 € | | | K1840.1105121 | A | Závit, průchozí | nerezová ocel | 5 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 5 | 5 | | | 17,84 € | | | K1840.1106121 | A | Závit, průchozí | nerezová ocel | 6 | M12x1,5 | 3 | 15 | 4 | 11 | 4 | 6 | 5 | | | 17,84 € | | | K1840.1108161 | A | Závit, průchozí | nerezová ocel | 8 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 8 | 5 | | | 18,95 € | | | K1840.1110161 | A | Závit, průchozí | nerezová ocel | 10 | M16x1,5 | 3 | 20 | 4 | 15,5 | 6 | 10 | 5 | | | 18,95 € | | | K1840.1112201 | A | Závit, průchozí | nerezová ocel | 12 | M20x1,5 | 3 | 25 | 4 | 19 | 6 | 12 | 5 | | | 20,06 € | | | K1840.1116241 | A | Závit, průchozí | nerezová ocel | 16 | M24x2 | 3 | 32 | 4 | 25 | 8 | 16 | 5 | | | 21,18 € | |
|
Polohovací pouzdra z oceli nebo nerezové oceli
pro snímač stavu, provedení B, se závitem a nákružkem |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
základní
těleso | D
| D1 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | Přís. | Cena | Objednat |
|---|
| K1840.203101 | B | se závitem a nákružkem | ocel | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 16,16 € | | | K1840.204101 | B | se závitem a nákružkem | ocel | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 16,16 € | | | K1840.205121 | B | se závitem a nákružkem | ocel | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 17,28 € | | | K1840.206121 | B | se závitem a nákružkem | ocel | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 17,28 € | | | K1840.208161 | B | se závitem a nákružkem | ocel | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 18,39 € | | | K1840.210161 | B | se závitem a nákružkem | ocel | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 18,39 € | | | K1840.212201 | B | se závitem a nákružkem | ocel | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 19,51 € | | | K1840.216241 | B | se závitem a nákružkem | ocel | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 20,62 € | | | K1840.1203101 | B | se závitem a nákružkem | nerezová ocel | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 18,39 € | | | K1840.1204101 | B | se závitem a nákružkem | nerezová ocel | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 7 | 11 | 5 | | | 18,39 € | | | K1840.1205121 | B | se závitem a nákružkem | nerezová ocel | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 19,51 € | | | K1840.1206121 | B | se závitem a nákružkem | nerezová ocel | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 11 | 13 | 5 | | | 19,51 € | | | K1840.1208161 | B | se závitem a nákružkem | nerezová ocel | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 20,62 € | | | K1840.1210161 | B | se závitem a nákružkem | nerezová ocel | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 17 | 5 | | | 20,62 € | | | K1840.1212201 | B | se závitem a nákružkem | nerezová ocel | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 19 | 22 | 5 | | | 21,73 € | | | K1840.1216241 | B | se závitem a nákružkem | nerezová ocel | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 25 | 27 | 5 | | | 21,73 € | |
|

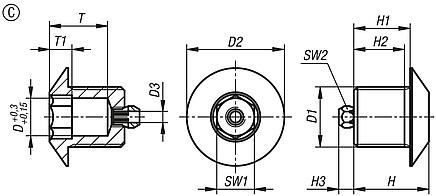

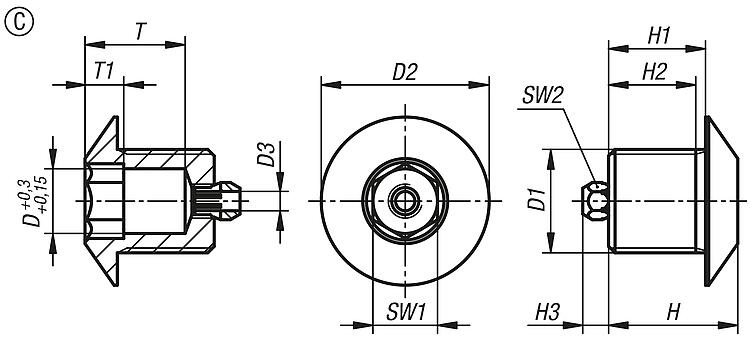

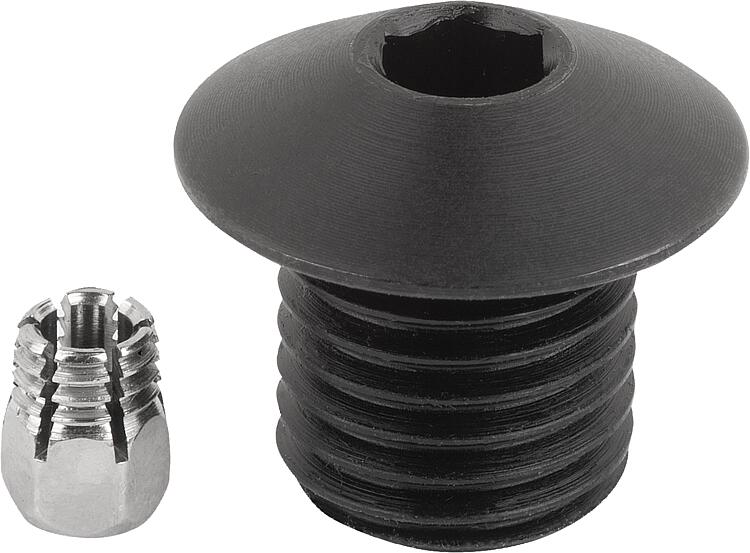

Polohovací pouzdra z oceli nebo nerezové oceli pro snímač stavu, provedení C, se závitem a náběhovým kuželem |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
základní
těleso | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | T | SW1 | SW2 | CAD | Přís. | Cena | Objednat |
|---|
| K1840.304121 | C | se závitem a náběhovým kuželem | ocel | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 4 | 5 | | | 17,84 € | | | K1840.305121 | C | se závitem a náběhovým kuželem | ocel | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 5 | 5 | | | 17,84 € | | | K1840.306121 | C | se závitem a náběhovým kuželem | ocel | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 6 | 5 | | | 17,84 € | | | K1840.308161 | C | se závitem a náběhovým kuželem | ocel | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 8 | 5 | | | 18,95 € | | | K1840.310161 | C | se závitem a náběhovým kuželem | ocel | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 10 | 5 | | | 18,95 € | | | K1840.1304121 | C | se závitem a náběhovým kuželem | nerezová ocel | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 4 | 5 | | | 20,06 € | | | K1840.1305121 | C | se závitem a náběhovým kuželem | nerezová ocel | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 5 | 5 | | | 20,06 € | | | K1840.1306121 | C | se závitem a náběhovým kuželem | nerezová ocel | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 11 | 6 | 5 | | | 20,06 € | | | K1840.1308161 | C | se závitem a náběhovým kuželem | nerezová ocel | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 8 | 5 | | | 21,18 € | | | K1840.1310161 | C | se závitem a náběhovým kuželem | nerezová ocel | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 15,5 | 10 | 5 | | | 21,18 € | |
|

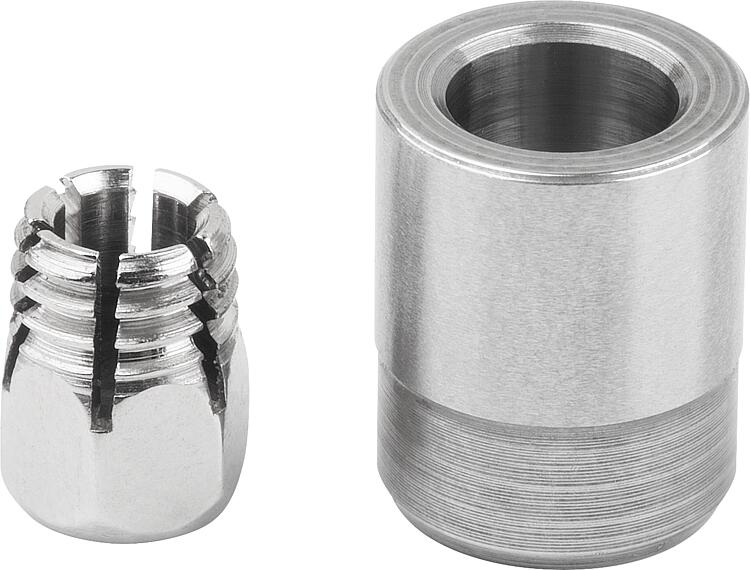

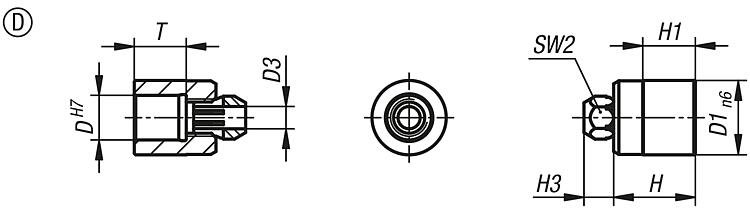

Polohovací pouzdra z oceli nebo nerezové oceli
pro snímač stavu, provedení D, hladké |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
základní
těleso | D
| D1 | D3 | H | H1 | H3 | T | SW2 | CAD | Přís. | Cena | Objednat |
|---|
| K1840.403089 | D | hladké | ocel | 3 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 21,73 € | | | K1840.404089 | D | hladké | ocel | 4 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 21,73 € | | | K1840.405089 | D | hladké | ocel | 5 | 8 | 3 | 10 | 6 | 4 | 6 | 5 | | | 21,73 € | | | K1840.406109 | D | hladké | ocel | 6 | 10 | 3 | 11 | 7 | 4 | 7 | 5 | | | 22,29 € | | | K1840.408139 | D | hladké | ocel | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 9,5 | 5 | | | 22,29 € | | | K1840.410179 | D | hladké | ocel | 10 | 17 | 3 | 16 | 11,5 | 4 | 11,5 | 5 | | | 23,41 € | | | K1840.1403089 | D | hladké | nerezová ocel | 3 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 24,19 € | | | K1840.1404089 | D | hladké | nerezová ocel | 4 | 8 | 3 | 10 | 6 | 4 | 5 | 5 | | | 24,19 € | | | K1840.1405089 | D | hladké | nerezová ocel | 5 | 8 | 3 | 10 | 6 | 4 | 6 | 5 | | | 24,19 € | | | K1840.1406109 | D | hladké | nerezová ocel | 6 | 10 | 3 | 11 | 7 | 4 | 7 | 5 | | | 24,63 € | | | K1840.1408139 | D | hladké | nerezová ocel | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 9,5 | 5 | | | 25,08 € | | | K1840.1410179 | D | hladké | nerezová ocel | 10 | 17 | 3 | 16 | 11,5 | 4 | 11,5 | 5 | | | 26,19 € | |
|
|
