K2202Aretační čepy z nerezové oceli, pneumatické |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisPopis výrobku:Aretační čepy se užívají tehdy, je-li třeba zabránit změně aretačního nastavení působením příčných sil.
Příkladem je aretace délková a výšková a také aretace polohy při výrobě strojů, přístrojů, nábytku a při výrobě speciálních vozidel.
Pneumatické aretační čepy se ovládají stlačeným vzduchem. To umožňuje automatické zasunutí nebo vysunutí aretačního kolíku.
Kromě toho může být uzamykací bod umístěn v oblasti, která je pro ruční ovládání nepřístupná.
V provedení se snímačem stavu lze stav ovládání elektronicky zaznamenávat a dále zpracovávat.
Použitý snímač magnetického pole se upíná do drážkového profilu držáku snímače. Snímač stavu a držák snímače lze axiálně posouvat a upevňovat v závislosti na požadované poloze snímání.Materiál:Provedení: Aretační kolík, broušený a bez povrchové úpravy.Zpùsob ovládání:Provedení A a B: jednočinné s návratem pomocí pružiny
Provedení C: dvojčinnéTechnické údaje:Pneumatické vlastnosti:
Provozní tlak: 4-6 bar
filtrovaný, vysušený vzduch, mazaný nebo nemazaný
Snímač magnetického pole:
Výstupní spínání: PNP spínací kontakt (NO)
Provozní napětí: 10 - 30 V DC
Provozní proud: 200 mA
Spínací vzdálenost: 2 kA/m
Spínací frekvence: 3000 Hz
Odolnost vůči zkratu: ano
Ochrana vůči přepólování: ne
Třída ochrany: IP67
Druh připojení: 2 m PUR-kabel
Teplotní rozsah: -25 °C - +85 °C
Schválení: CE, c-UL-us, UKCA, WEEEPoužití:V automatizovaných výrobních systémech a přípravcích.Teplotní rozsah:-30 °C až +80 °CPříslušenství:Snímač magnetického pole K2203.

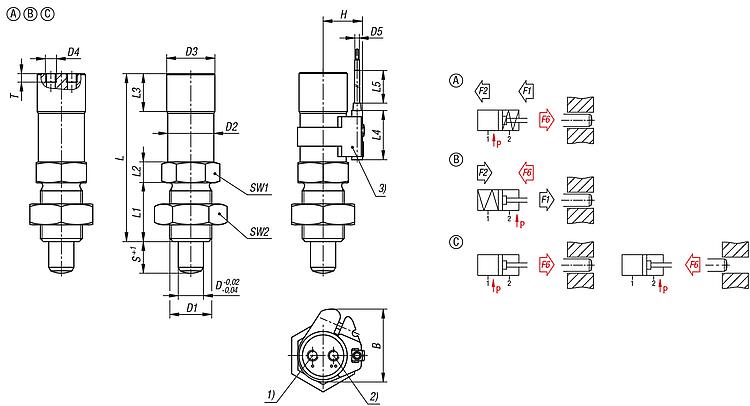

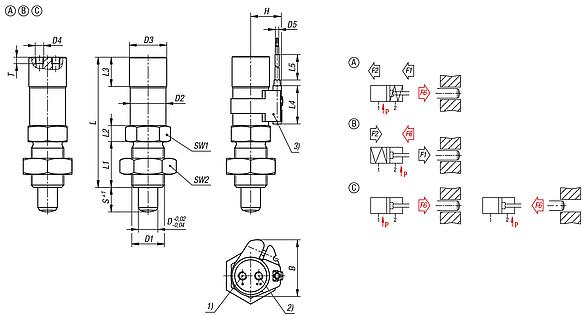

Držák snímače s T-drážkou K2204.Odkaz na výkres:Provedení A: jednočinné, pneumaticky výsuvné
Provedení B: jednočinné, pneumaticky zásuvné
Provedení C: dvojčinné
1) Přípojka 1 - pneumaticky vysunout
2) Přípojka 2 - pneumaticky zasunout
3) se snímačem stavu
P: provozní tlak StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

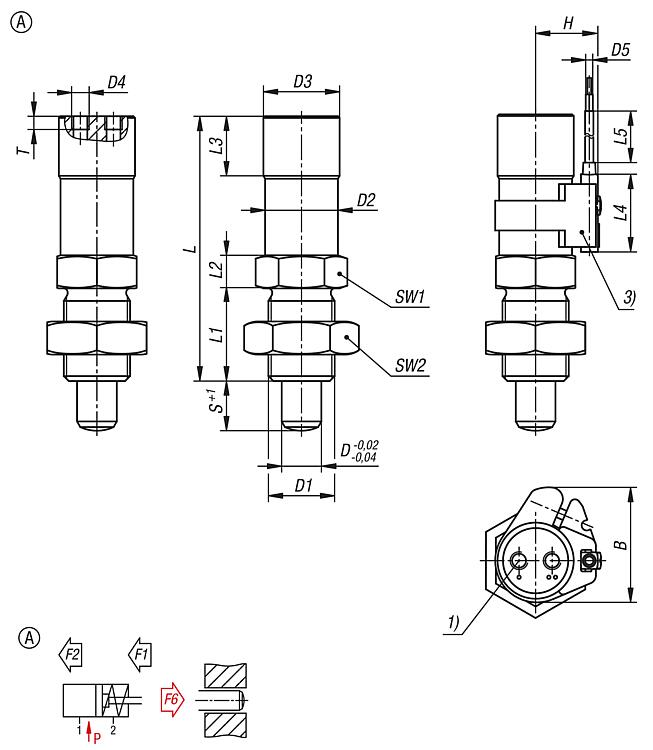

Aretační čep, z nerezové oceli, pneumatický, povedení A, jednočinný, pneumatické vytahování |
více informací |
| Objednací číslo | Provedení | Provedení 2 | B | D
| D1 | D2 | D3 | D4 | D5 | H | Zdvih
S | L | L1 | L2 | L3 | L4 | L5 | SW1 | SW2 | T | CAD | Přís. | Cena | Objednat |
|---|
| K2202.120610 | A | - | - | 6 | M12x1,5 | 22 | 23 | M5 | - | - | 10 | 77 | 20 | 10 | 18 | - | - | 24 | 19 | 4 |  | | 60,90 € | | | K2202.130815 | A | - | - | 8 | M16x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 26 | 10 | 18 | - | - | 24 | 24 | 4 | | | 63,90 € | | | K2202.141015 | A | - | - | 10 | M20x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 28 | 10 | 18 | - | - | 24 | 30 | 4 | | | 64,50 € | | | K2202.141215 | A | - | - | 12 | M20x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 28 | 10 | 18 | - | - | 24 | 30 | 4 | | | 64,50 € | | | K2202.1206101 | A | se snímačem stavu | 35 | 6 | M12x1,5 | 22 | 23 | M5 | 2,5 | 19 | 10 | 77 | 20 | 10 | 18 | 23,5 | 2000 | 24 | 19 | 4 | | | 112,90 € | | | K2202.1308151 | A | se snímačem stavu | 35 | 8 | M16x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 26 | 10 | 18 | 23,5 | 2000 | 24 | 24 | 4 | | | 115,90 € | | | K2202.1410151 | A | se snímačem stavu | 35 | 10 | M20x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 28 | 10 | 18 | 23,5 | 2000 | 24 | 30 | 4 | | | 116,50 € | | | K2202.1412151 | A | se snímačem stavu | 35 | 12 | M20x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 28 | 10 | 18 | 23,5 | 2000 | 24 | 30 | 4 | | | 116,50 € | |
| Objednací číslo | P=Provozní
tlak v
barech | F6=Síla na píst
při 6 barech
(N) | F1=síla pružiny
vysunuté
(N) | F2=síla pružiny
zasunuté
(N) | CAD | Přís. | Cena | Objednat |
|---|
| K2202.120610 | 4-6 | 83 | 30 | 11 | | | 60,90 € | | | K2202.130815 | 4-6 | 83 | 30 | 11 | | | 63,90 € | | | K2202.141015 | 4-6 | 83 | 30 | 11 | | | 64,50 € | | | K2202.141215 | 4-6 | 83 | 30 | 11 | | | 64,50 € | | | K2202.1206101 | 4-6 | 83 | 30 | 11 | | | 112,90 € | | | K2202.1308151 | 4-6 | 83 | 30 | 11 | | | 115,90 € | | | K2202.1410151 | 4-6 | 83 | 30 | 11 | | | 116,50 € | | | K2202.1412151 | 4-6 | 83 | 30 | 11 | | | 116,50 € | |
|
Aretační čep, z nerezové oceli, pneumatický, povedení B, jednočinný, pneumatické zatahování |
více informací |
| Objednací číslo | Provedení | Provedení 2 | B | D
| D1 | D2 | D3 | D4 | D5 | H | Zdvih
S | L | L1 | L2 | L3 | L4 | L5 | SW1 | SW2 | T | CAD | Přís. | Cena | Objednat |
|---|
| K2202.220610 | B | - | - | 6 | M12x1,5 | 22 | 23 | M5 | - | - | 10 | 77 | 20 | 10 | 18 | - | - | 24 | 19 | 4 | | | 60,90 € | | | K2202.230815 | B | - | - | 8 | M16x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 26 | 10 | 18 | - | - | 24 | 24 | 4 | | | 63,90 € | | | K2202.241015 | B | - | - | 10 | M20x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 28 | 10 | 18 | - | - | 24 | 30 | 4 | | | 64,50 € | | | K2202.241215 | B | - | - | 12 | M20x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 28 | 10 | 18 | - | - | 24 | 30 | 4 | | | 64,50 € | | | K2202.2206101 | B | se snímačem stavu | 35 | 6 | M12x1,5 | 22 | 23 | M5 | 2,5 | 19 | 10 | 77 | 20 | 10 | 18 | 23,5 | 2000 | 24 | 19 | 4 | | | 112,90 € | | | K2202.2308151 | B | se snímačem stavu | 35 | 8 | M16x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 26 | 10 | 18 | 23,5 | 2000 | 24 | 24 | 4 | | | 115,90 € | | | K2202.2410151 | B | se snímačem stavu | 35 | 10 | M20x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 28 | 10 | 18 | 23,5 | 2000 | 24 | 30 | 4 | | | 116,50 € | | | K2202.2412151 | B | se snímačem stavu | 35 | 12 | M20x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 28 | 10 | 18 | 23,5 | 2000 | 24 | 30 | 4 | | | 116,50 € | |
| Objednací číslo | Provedení | P=Provozní
tlak v
barech | F6=Síla zpětného pohybu
při 6 barech
(N) | F1=síla pružiny
vysunuté
(N) | F2=síla pružiny
zasunuté
(N) | CAD | Přís. | Cena | Objednat |
|---|
| K2202.220610 | B | 4-6 | 66 | 11 | 30 | | | 60,90 € | | | K2202.230815 | B | 4-6 | 66 | 11 | 30 | | | 63,90 € | | | K2202.241015 | B | 4-6 | 66 | 11 | 30 | | | 64,50 € | | | K2202.241215 | B | 4-6 | 66 | 11 | 30 | | | 64,50 € | | | K2202.2206101 | B | 4-6 | 66 | 11 | 30 | | | 112,90 € | | | K2202.2308151 | B | 4-6 | 66 | 11 | 30 | | | 115,90 € | | | K2202.2410151 | B | 4-6 | 66 | 11 | 30 | | | 116,50 € | | | K2202.2412151 | B | 4-6 | 66 | 11 | 30 | | | 116,50 € | |
|

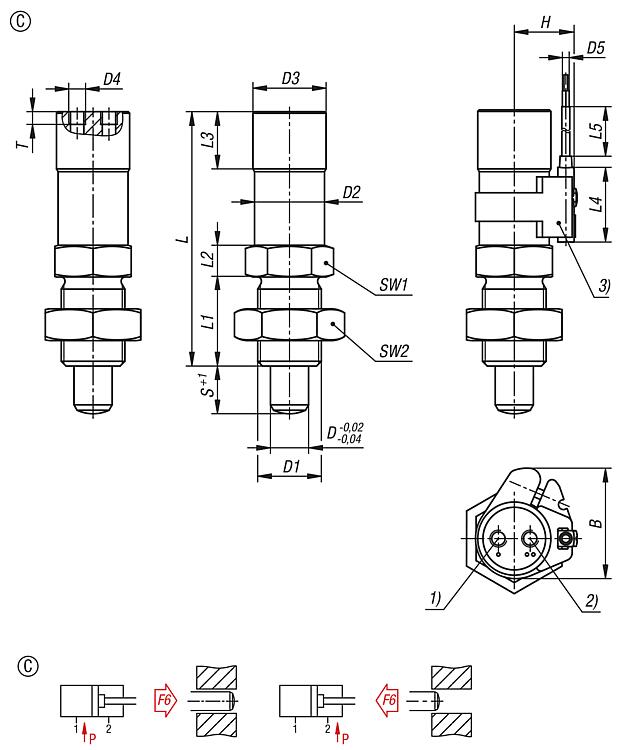

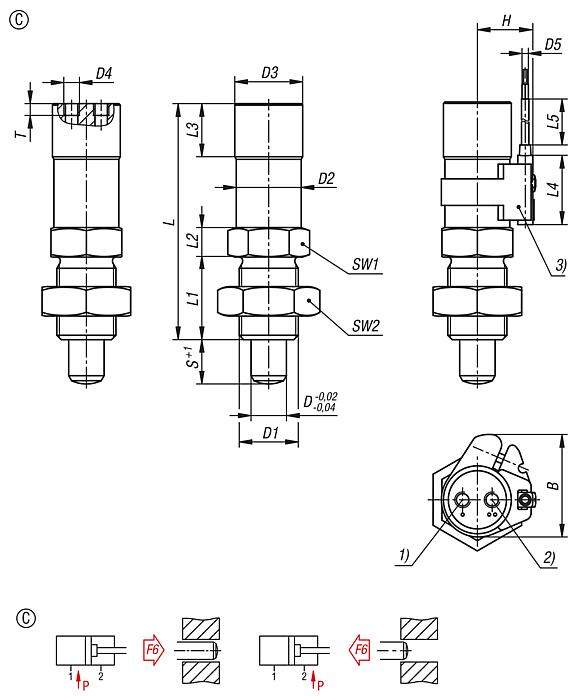

Aretační čepy z oceli nebo z nerezové oceli, pneumatické, provedení C, dvojčinné |
více informací |
| Objednací číslo | Provedení | Provedení 2 | B | D
| D1 | D2 | D3 | D4 | D5 | H | Zdvih
S | L | L1 | L2 | L3 | L4 | L5 | SW1 | SW2 | T | CAD | Přís. | Cena | Objednat |
|---|
| K2202.320610 | C | - | - | 6 | M12x1,5 | 22 | 23 | M5 | - | - | 10 | 77 | 20 | 10 | 18 | - | - | 24 | 19 | 4 | | | 60,90 € | | | K2202.330815 | C | - | - | 8 | M16x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 26 | 10 | 18 | - | - | 24 | 24 | 4 | | | 63,90 € | | | K2202.341015 | C | - | - | 10 | M20x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 28 | 10 | 18 | - | - | 24 | 30 | 4 | | | 64,50 € | | | K2202.341215 | C | - | - | 12 | M20x1,5 | 22 | 23 | M5 | - | - | 15 | 80 | 28 | 10 | 18 | - | - | 24 | 30 | 4 | | | 64,50 € | | | K2202.3206101 | C | se snímačem stavu | 35 | 6 | M12x1,5 | 22 | 23 | M5 | 2,5 | 19 | 10 | 77 | 20 | 10 | 18 | 23,5 | 2000 | 24 | 19 | 4 | | | 112,90 € | | | K2202.3308151 | C | se snímačem stavu | 35 | 8 | M16x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 26 | 10 | 18 | 23,5 | 2000 | 24 | 24 | 4 | | | 115,90 € | | | K2202.3410151 | C | se snímačem stavu | 35 | 10 | M20x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 28 | 10 | 18 | 23,5 | 2000 | 24 | 30 | 4 | | | 116,50 € | | | K2202.3412151 | C | se snímačem stavu | 35 | 12 | M20x1,5 | 22 | 23 | M5 | 2,5 | 19 | 15 | 80 | 28 | 10 | 18 | 23,5 | 2000 | 24 | 30 | 4 | | | 116,50 € | |
| Objednací číslo | Provedení | P=Provozní
tlak v
barech | F6=Síla na píst
při 6 barech
(N) | F6=Síla zpětného pohybu
při 6 barech
(N) | CAD | Přís. | Cena | Objednat |
|---|
| K2202.320610 | C | 4-6 | 113 | 96 | | | 60,90 € | | | K2202.330815 | C | 4-6 | 113 | 96 | | | 63,90 € | | | K2202.341015 | C | 4-6 | 113 | 96 | | | 64,50 € | | | K2202.341215 | C | 4-6 | 113 | 96 | | | 64,50 € | | | K2202.3206101 | C | 4-6 | 113 | 96 | | | 112,90 € | | | K2202.3308151 | C | 4-6 | 113 | 96 | | | 115,90 € | | | K2202.3410151 | C | 4-6 | 113 | 96 | | | 116,50 € | | | K2202.3412151 | C | 4-6 | 113 | 96 | | | 116,50 € | |
|
|
