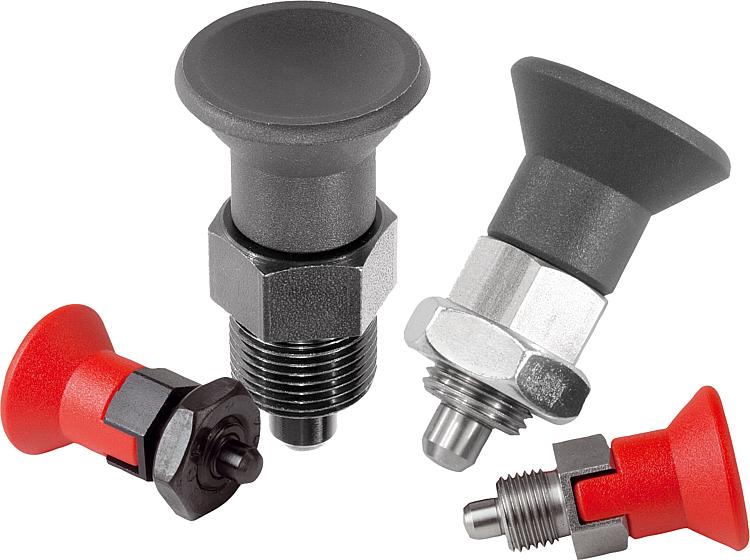

K0631Aretační čepy z oceli nebo nerezové oceli, krátké provedení s... |
zpět |
|
|
PopisPopis výrobku:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.Materiál:Ocelové provedení:
Aretační kolík kalený:
Třída pevnosti 5.8.
Nerezové provedení:
Aretační kolík nekalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.
Hřibovitý úchyt z tmavošedého termoplastu.Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:

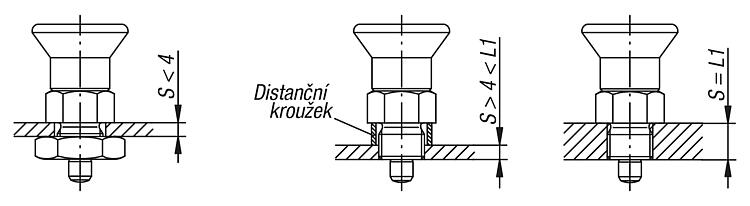

Aretační kolík nekalený, broušený a bez povrchové úpravy.Na vyžádání:Nadstandardní provedení.Příslušenství:Ddistanční kroužky K0665.

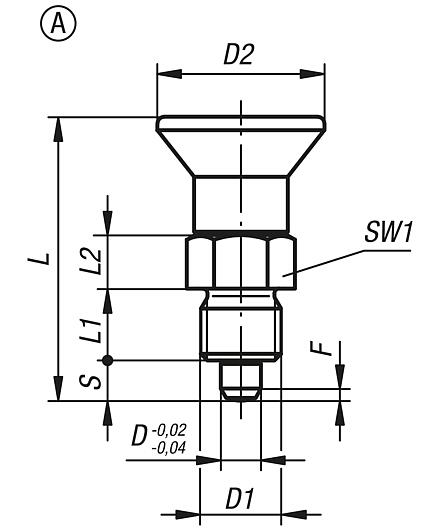

Upevňovací sady pro tenkostěnné díly K2146.Odkaz na výkres:Provedení A: bez aretační drážky, bez protimatice

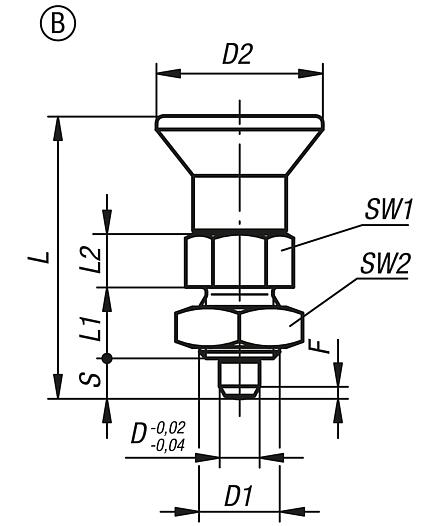

Provedení B: bez aretační drážky, s protimaticí

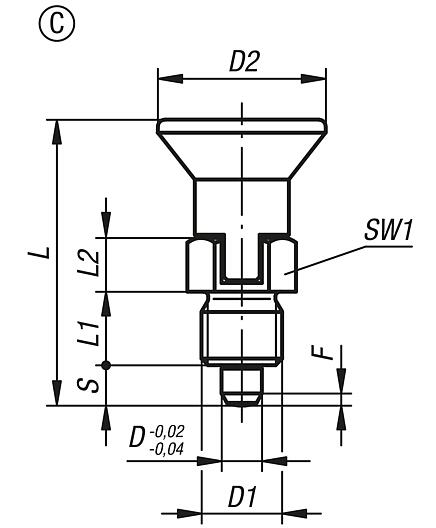

Provedení C: s aretační drážkou, bez protimatice

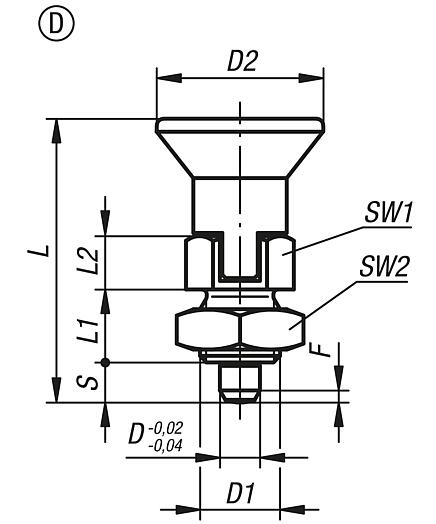

Provedení D: s aretační drážkou, s protimaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

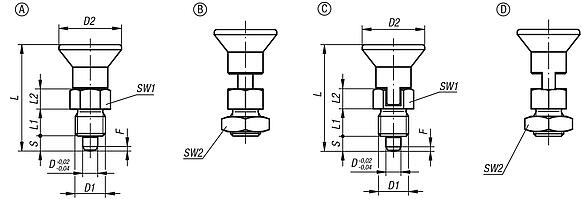

Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli, krátké provedení s plastovým hřibovitým úchytem, bez zajišťovací drážky a bez pojisté matice |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | Barva
komponenty | D | D1 | D2 | L | L1 | L2 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0631.5903 | A | ocel | kalená | tmavošedá RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 |  | | 7,55 € | | | K0631.5004 | A | ocel | kalená | tmavošedá RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | |  | 7,20 € | | | K0631.5105 | A | ocel | kalená | tmavošedá RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 6,85 € | | | K0631.5206 | A | ocel | kalená | tmavošedá RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 7,59 € | | | K0631.5308 | A | ocel | kalená | tmavošedá RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 9,57 € | | | K0631.5410 | A | ocel | kalená | tmavošedá RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 14,41 € | | | K0631.590384 | A | ocel | kalená | bezpečnostní červená RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 7,55 € | | | K0631.500484 | A | ocel | kalená | bezpečnostní červená RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 7,20 € | | | K0631.510584 | A | ocel | kalená | bezpečnostní červená RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 6,85 € | | | K0631.520684 | A | ocel | kalená | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 7,59 € | | | K0631.530884 | A | ocel | kalená | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 9,57 € | | | K0631.541084 | A | ocel | kalená | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 14,41 € | | | K0631.15903 | A | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 12,27 € | | | K0631.15004 | A | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 11,72 € | | | K0631.15105 | A | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 11,15 € | | | K0631.15206 | A | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 13,31 € | | | K0631.15308 | A | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 17,07 € | | | K0631.15410 | A | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 29,65 € | | | K0631.1590384 | A | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 12,27 € | | | K0631.1500484 | A | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 11,72 € | | | K0631.1510584 | A | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 11,15 € | | | K0631.1520684 | A | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 13,31 € | | | K0631.1530884 | A | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 17,07 € | | | K0631.1541084 | A | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 29,65 € | |
|
Aretační čepy z oceli nebo nerezové oceli, krátké provedení s plastovým hřibovitým úchytem a pojistou maticí |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | Barva
komponenty | D | D1 | D2 | L | L1 | L2 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0631.6903 | B | ocel | kalená | tmavošedá RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 4 | 10 | | | 7,72 € | | | K0631.6004 | B | ocel | kalená | tmavošedá RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 7,36 € | | | K0631.6105 | B | ocel | kalená | tmavošedá RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 7,02 € | | | K0631.6206 | B | ocel | kalená | tmavošedá RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 7,74 € | | | K0631.6308 | B | ocel | kalená | tmavošedá RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 9,71 € | | | K0631.6410 | B | ocel | kalená | tmavošedá RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 14,61 € | | | K0631.690384 | B | ocel | kalená | bezpečnostní červená RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 4 | 10 | | | 7,72 € | | | K0631.600484 | B | ocel | kalená | bezpečnostní červená RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 7,36 € | | | K0631.610584 | B | ocel | kalená | bezpečnostní červená RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 7,02 € | | | K0631.620684 | B | ocel | kalená | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 7,74 € | | | K0631.630884 | B | ocel | kalená | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 9,71 € | | | K0631.641084 | B | ocel | kalená | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 14,61 € | | | K0631.16903 | B | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 4 | 10 | | | 13,11 € | | | K0631.16004 | B | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 12,48 € | | | K0631.16105 | B | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 11,89 € | | | K0631.16206 | B | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 14,06 € | | | K0631.16308 | B | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 18,49 € | | | K0631.16410 | B | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 30,77 € | | | K0631.1690384 | B | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 4 | 10 | | | 13,11 € | | | K0631.1600484 | B | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 12,48 € | | | K0631.1610584 | B | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 11,89 € | | | K0631.1620684 | B | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 14,06 € | | | K0631.1630884 | B | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 18,49 € | | | K0631.1641084 | B | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 30,77 € | |
|
Aretační čepy z oceli nebo nerezové oceli, krátké provedení s plastovým hřibovitým úchytem a zajišťovací drážkou |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | Barva
komponenty | D | D1 | D2 | L | L1 | L2 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0631.7903 | C | ocel | kalená | tmavošedá RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 9,88 € | | | K0631.7004 | C | ocel | kalená | tmavošedá RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 9,39 € | | | K0631.7105 | C | ocel | kalená | tmavošedá RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 8,94 € | | | K0631.7206 | C | ocel | kalená | tmavošedá RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 9,63 € | | | K0631.7308 | C | ocel | kalená | tmavošedá RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 11,43 € | | | K0631.7410 | C | ocel | kalená | tmavošedá RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 18,63 € | | | K0631.790384 | C | ocel | kalená | bezpečnostní červená RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 9,88 € | | | K0631.700484 | C | ocel | kalená | bezpečnostní červená RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 9,39 € | | | K0631.710584 | C | ocel | kalená | bezpečnostní červená RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 8,94 € | | | K0631.720684 | C | ocel | kalená | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 9,63 € | | | K0631.730884 | C | ocel | kalená | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 11,43 € | | | K0631.741084 | C | ocel | kalená | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 18,63 € | | | K0631.17903 | C | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 14,39 € | | | K0631.17004 | C | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 13,72 € | | | K0631.17105 | C | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 13,07 € | | | K0631.17206 | C | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 15,06 € | | | K0631.17308 | C | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 20,29 € | | | K0631.17410 | C | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 38,30 € | | | K0631.1790384 | C | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 14,39 € | | | K0631.1700484 | C | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 13,72 € | | | K0631.1710584 | C | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 13,07 € | | | K0631.1720684 | C | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 15,06 € | | | K0631.1730884 | C | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 20,29 € | | | K0631.1741084 | C | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 38,30 € | |
|
Aretační čepy z oceli nebo nerezové oceli, krátké provedení s plastovým hřibovitým úchytem, zajišťovací drážkou a pojistou maticí
|
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | Barva
komponenty | D | D1 | D2 | L | L1 | L2 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0631.8903 | D | ocel | kalená | tmavošedá RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 4 | 10 | | | 9,96 € | | | K0631.8004 | D | ocel | kalená | tmavošedá RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 9,51 € | | | K0631.8105 | D | ocel | kalená | tmavošedá RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 9,04 € | | | K0631.8206 | D | ocel | kalená | tmavošedá RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 9,75 € | | | K0631.8308 | D | ocel | kalená | tmavošedá RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 11,63 € | | | K0631.8410 | D | ocel | kalená | tmavošedá RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 18,87 € | | | K0631.890384 | D | ocel | kalená | bezpečnostní červená RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 4 | 10 | | | 9,96 € | | | K0631.800484 | D | ocel | kalená | bezpečnostní červená RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 9,51 € | | | K0631.810584 | D | ocel | kalená | bezpečnostní červená RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 9,04 € | | | K0631.820684 | D | ocel | kalená | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 9,75 € | | | K0631.830884 | D | ocel | kalená | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 11,63 € | | | K0631.841084 | D | ocel | kalená | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 18,87 € | | | K0631.18903 | D | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 4 | 10 | | | 14,57 € | | | K0631.18004 | D | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 13,85 € | | | K0631.18105 | D | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,20 € | | | K0631.18206 | D | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,53 € | | | K0631.18308 | D | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 20,94 € | | | K0631.18410 | D | nerezová ocel | netvrzeno | tmavošedá RAL 7021 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 39,10 € | | | K0631.1890384 | D | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 4 | 10 | | | 14,57 € | | | K0631.1800484 | D | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 13,85 € | | | K0631.1810584 | D | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,20 € | | | K0631.1820684 | D | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,53 € | | | K0631.1830884 | D | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 20,94 € | | | K0631.1841084 | D | nerezová ocel | netvrzeno | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 39,10 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
