K0339Aretační čepy z oceli nebo nerezové oceli, s plastovým... |
zpět |
|
|

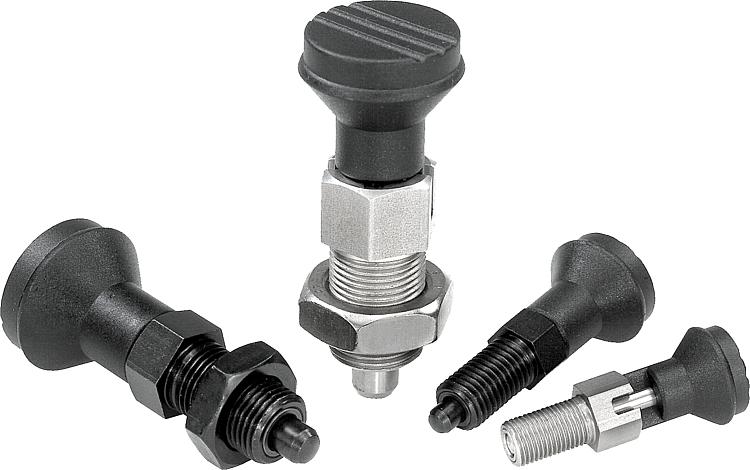

PopisPopis výrobku:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Bude-li aretační kolík po delší dobu vysunut a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení C resp. provedení D.Materiál:Ocelové provedení:
Závitový kolík a aretační kolík z automatové ocelí.
Nerezové provedení:
Aretační kolík, kalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4034.
Aretační kolík, nekalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.
Hřibovitý úchyt, tmavošedý termoplast.Provedení: Ocelové provedení:
Závitové pouzdro brynýrováno.
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Závitové pouzdro bez povrchové úpravy.
Aretační kolík kalený, broušený a bez povrchové úpravy.
Aretační kolík nekalený, broušený a bez povrchové úpravy.Na vyžádání:Nadstandardní provedení.Příslušenství:Ddistanční kroužky K0665.

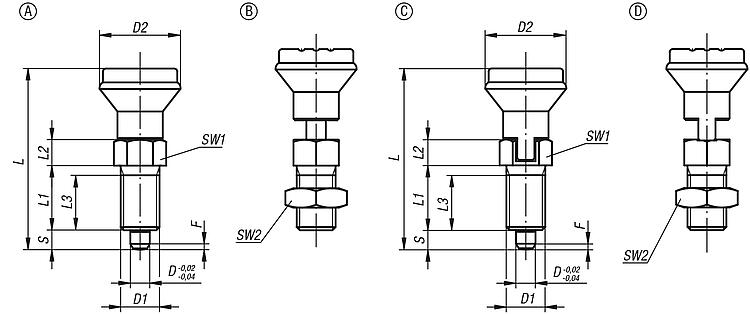

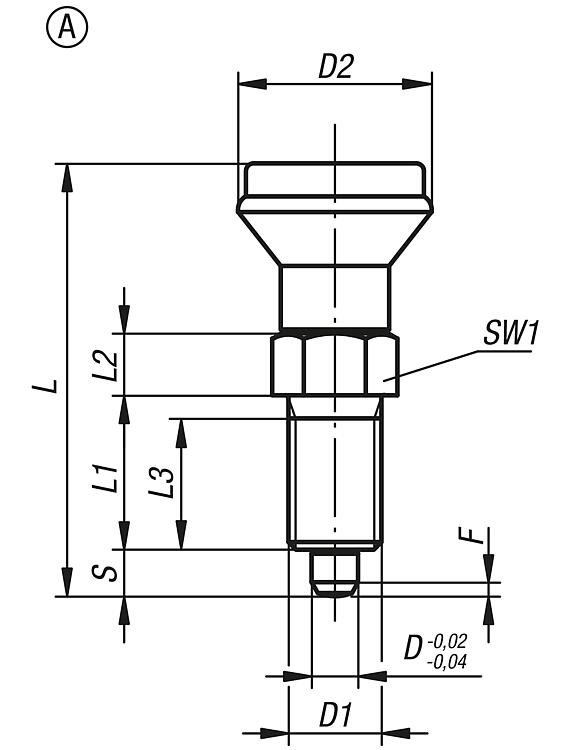

Upevňovací sady pro tenkostěnné díly K2146.Odkaz na výkres:Provedení A: bez aretační drážky, bez protimatice

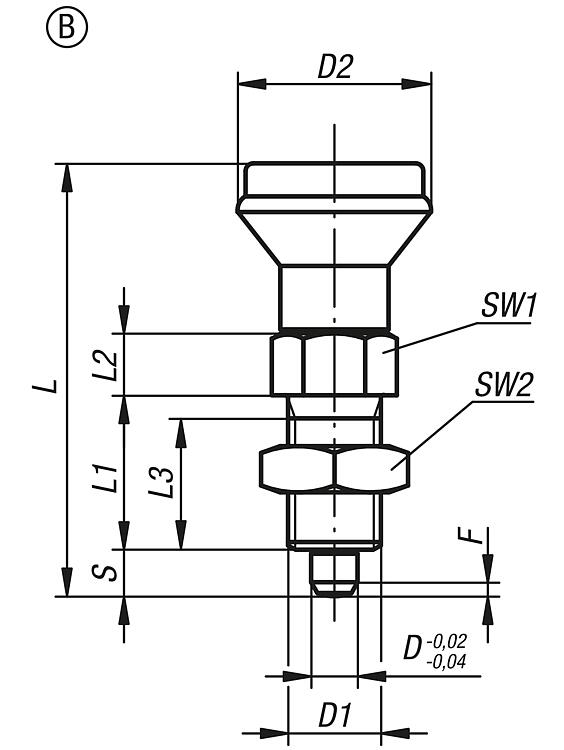

Provedení B: bez aretační drážky, s protimaticí

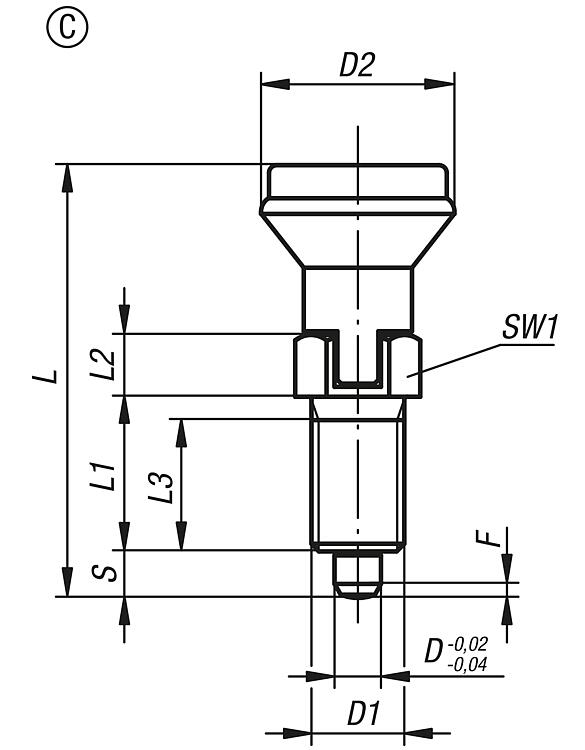

Provedení C: s aretační drážkou, bez protimatice

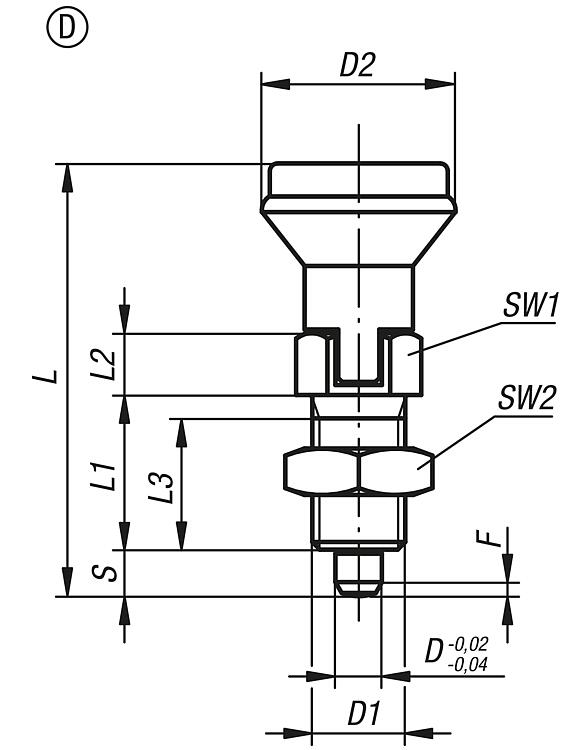

Provedení D: s aretační drážkou, s protimaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, s víčkem, bez zajišťovací drážky, bez pojistné matice |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Aretační kolík | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0339.1105 | A | ocel | kalená | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 6,96 € | | | K0339.1206 | A | ocel | kalená | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 7,72 € | | | K0339.1308 | A | ocel | kalená | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 9,48 € | | | K0339.1410 | A | ocel | kalená | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 10,10 € | | | K0339.01105 | A | nerezová ocel | kalená | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 11,33 € | | | K0339.01206 | A | nerezová ocel | kalená | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 13,40 € | | | K0339.01308 | A | nerezová ocel | kalená | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 16,88 € | | | K0339.01410 | A | nerezová ocel | kalená | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 18,21 € | | | K0339.11105 | A | nerezová ocel | netvrzeno | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 11,33 € | | | K0339.11206 | A | nerezová ocel | netvrzeno | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 13,40 € | | | K0339.11308 | A | nerezová ocel | netvrzeno | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 16,88 € | | | K0339.11410 | A | nerezová ocel | netvrzeno | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 18,21 € | |
|
Aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, s víčkem, bez zajišťovací drážky, s pojistnou maticí |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Aretační kolík | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0339.2105 | B | ocel | kalená | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 7,09 € | | | K0339.2206 | B | ocel | kalená | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 7,88 € | | | K0339.2308 | B | ocel | kalená | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 9,77 € | | | K0339.2410 | B | ocel | kalená | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 10,43 € | | | K0339.02105 | B | nerezová ocel | kalená | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 12,12 € | | | K0339.02206 | B | nerezová ocel | kalená | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 14,26 € | | | K0339.02308 | B | nerezová ocel | kalená | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 18,09 € | | | K0339.02410 | B | nerezová ocel | kalená | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 18,86 € | | | K0339.12105 | B | nerezová ocel | netvrzeno | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 12,12 € | | | K0339.12206 | B | nerezová ocel | netvrzeno | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 14,26 € | | | K0339.12308 | B | nerezová ocel | netvrzeno | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 18,09 € | | | K0339.12410 | B | nerezová ocel | netvrzeno | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 18,86 € | |
|
Aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, s víčkem, se zajišťovací drážkou, bez pojistné matice |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Aretační kolík | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0339.3105 | C | ocel | kalená | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 8,76 € | | | K0339.3206 | C | ocel | kalená | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 9,75 € | | | K0339.3308 | C | ocel | kalená | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 11,07 € | | | K0339.3410 | C | ocel | kalená | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 11,32 € | | | K0339.03105 | C | nerezová ocel | kalená | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,75 € | | | K0339.03206 | C | nerezová ocel | kalená | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 15,08 € | | | K0339.03308 | C | nerezová ocel | kalená | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 19,47 € | | | K0339.03410 | C | nerezová ocel | kalená | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 21,70 € | | | K0339.13105 | C | nerezová ocel | netvrzeno | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 12,75 € | | | K0339.13206 | C | nerezová ocel | netvrzeno | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 15,08 € | | | K0339.13308 | C | nerezová ocel | netvrzeno | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 19,47 € | | | K0339.13410 | C | nerezová ocel | netvrzeno | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 21,70 € | |
|
Aretační čepy z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, s víčkem, se zajišťovací drážkou a pojistnou maticí |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Aretační kolík | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0339.4105 | D | ocel | kalená | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 8,85 € | | | K0339.4206 | D | ocel | kalená | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 9,94 € | | | K0339.4308 | D | ocel | kalená | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 11,40 € | | | K0339.4410 | D | ocel | kalená | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 11,54 € | | | K0339.04105 | D | nerezová ocel | kalená | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,49 € | | | K0339.04206 | D | nerezová ocel | kalená | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,91 € | | | K0339.04308 | D | nerezová ocel | kalená | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 20,62 € | | | K0339.04410 | D | nerezová ocel | kalená | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 22,10 € | | | K0339.14105 | D | nerezová ocel | netvrzeno | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 13,49 € | | | K0339.14206 | D | nerezová ocel | netvrzeno | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 15,91 € | | | K0339.14308 | D | nerezová ocel | netvrzeno | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 20,62 € | | | K0339.14410 | D | nerezová ocel | netvrzeno | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 22,10 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
