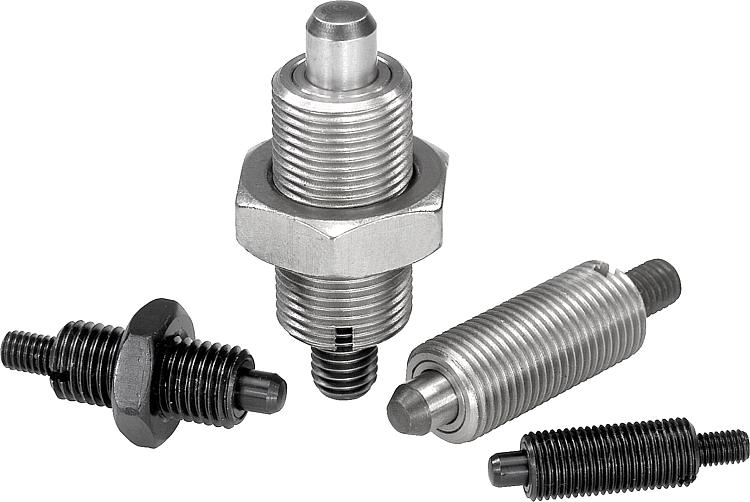

K0345Aretační čepy z oceli nebo nerezové oceli, bez nákružku, se... |
zpět |
|
|
PopisMateriál:Ocelové provedení:
Aaretační kolík kalený:
Třída pevnosti 5.8.
Nerezové provedení:
Aretační kolík kalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4034.
Aretační kolík nekalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.
Aretační kolík nekalený, broušený a bez povrchové úpravy.Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve po vysunutí aretačního čepu je možné nastavit jinou aretační polohu.
Na vyčnívající závitový kolík je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo ovládání na dálku pomocí lanka vedeného v bovdenu.
Pro účely našroubování je možné dodat montážní klíč ke šroubu. Ten je třeba nasadit na závitovou vložku tak, aby jeho kolíky zapadly do drážky v horní části šroubu.Na vyžádání:Nadstandardní provedení.Příslušenství:Ddistanční kroužky K0665.

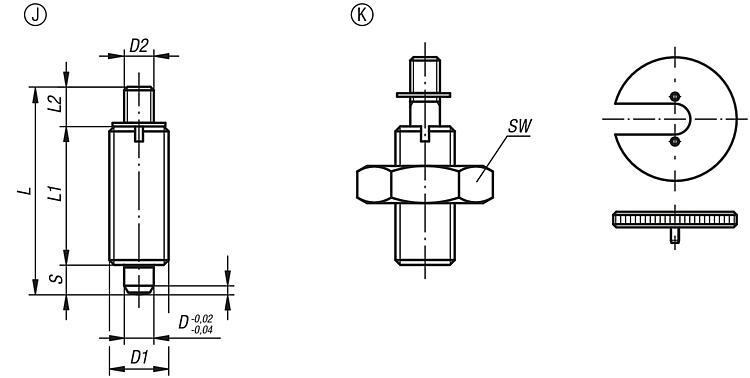

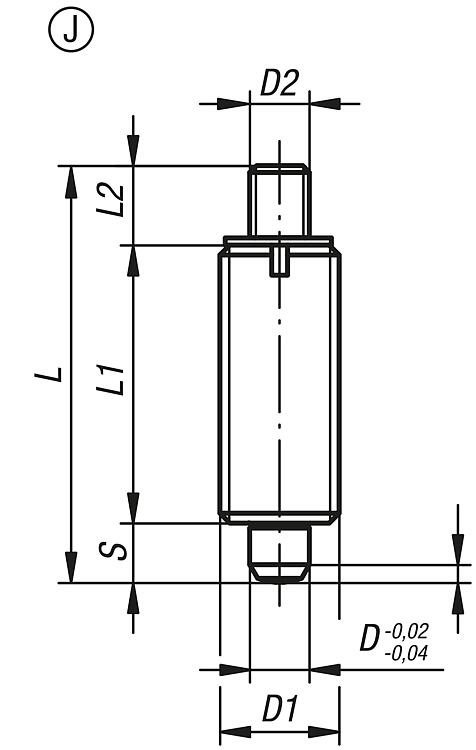

Upevňovací sady pro tenkostěnné díly K2146.Odkaz na výkres:Provedení J: se závitovým kolíkem, bez protimatice

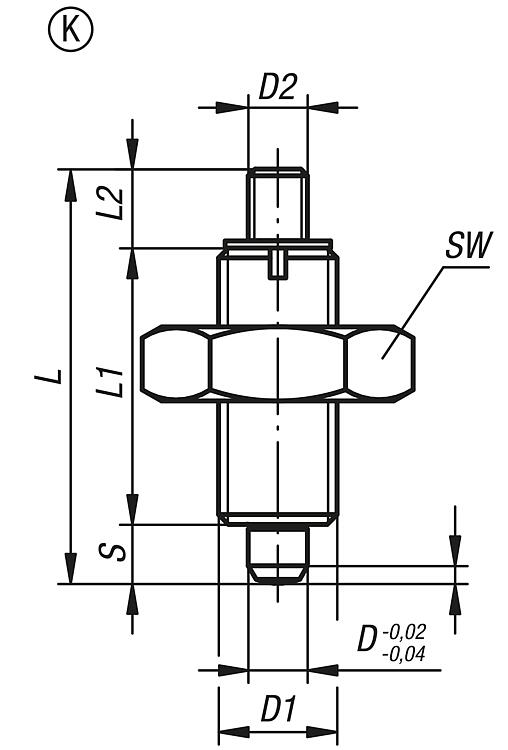

Provedení K: se závitovým kolíkem, s protimaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli, bez nákružku, se závitovým čepem, bez pojistné matice |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | L | L1 | L2 | Zdvih
S | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Objednací číslo
klíč ke šroubu | CAD | Přís. | Cena | Objednat |
|---|
| K0345.1903 | J | ocel | kalená | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 0,8 | 4,5 | 10 | K0344.99 |  |  | 5,85 € | | | K0345.1004 | J | ocel | kalená | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 1 | 6 | 12 | K0344.90 | | | 5,54 € | | | K0345.1105 | J | ocel | kalená | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | K0344.91 | | | 5,30 € | | | K0345.1206 | J | ocel | kalená | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 1,8 | 6 | 14 | K0344.92 | | | 5,69 € | | | K0345.1308 | J | ocel | kalená | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | K0344.93 | | | 6,12 € | | | K0345.1410 | J | ocel | kalená | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | K0344.94 | | | 9,59 € | | | K0345.1412 | J | ocel | kalená | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 2,8 | 15 | 39 | K0344.94 | | | 10,55 € | | | K0345.1516 | J | ocel | kalená | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 3,2 | 20 | 46 | K0344.95 | | | 11,99 € | | | K0345.01903 | J | nerezová ocel | kalená | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 0,8 | 4,5 | 10 | K0344.99 | | | 10,49 € | | | K0345.01004 | J | nerezová ocel | kalená | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 1 | 6 | 12 | K0344.90 | | | 9,99 € | | | K0345.01105 | J | nerezová ocel | kalená | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | K0344.91 | | | 8,57 € | | | K0345.01206 | J | nerezová ocel | kalená | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 1,8 | 6 | 14 | K0344.92 | | | 10,27 € | | | K0345.01308 | J | nerezová ocel | kalená | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | K0344.93 | | | 11,62 € | | | K0345.01410 | J | nerezová ocel | kalená | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | K0344.94 | | | 18,31 € | | | K0345.01412 | J | nerezová ocel | kalená | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 2,8 | 15 | 39 | K0344.94 | | | 20,15 € | | | K0345.01516 | J | nerezová ocel | kalená | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 3,2 | 20 | 46 | K0344.95 | | | 22,87 € | | | K0345.11903 | J | nerezová ocel | netvrzeno | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 0,8 | 4,5 | 10 | K0344.99 | | | 10,49 € | | | K0345.11004 | J | nerezová ocel | netvrzeno | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 1 | 6 | 12 | K0344.90 | | | 9,99 € | | | K0345.11105 | J | nerezová ocel | netvrzeno | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | K0344.91 | | | 8,57 € | | | K0345.11206 | J | nerezová ocel | netvrzeno | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 1,8 | 6 | 14 | K0344.92 | | | 10,27 € | | | K0345.11308 | J | nerezová ocel | netvrzeno | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | K0344.93 | | | 11,62 € | | | K0345.11410 | J | nerezová ocel | netvrzeno | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | K0344.94 | | | 18,31 € | | | K0345.11412 | J | nerezová ocel | netvrzeno | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 2,8 | 15 | 39 | K0344.94 | | | 20,15 € | | | K0345.11516 | J | nerezová ocel | netvrzeno | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 3,2 | 20 | 46 | K0344.95 | | | 22,87 € | |
|
Aretační čepy z oceli nebo nerezové oceli, bez nákružku, se závitovým čepem a pojistnou maticí |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | L | L1 | L2 | Zdvih
S | SW | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Objednací číslo
klíč ke šroubu | CAD | Přís. | Cena | Objednat |
|---|
| K0345.2903 | K | ocel | kalená | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 10 | 0,8 | 4,5 | 10 | K0344.99 | | | 5,93 € | | | K0345.2004 | K | ocel | kalená | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 13 | 1 | 6 | 12 | K0344.90 | | | 5,66 € | | | K0345.2105 | K | ocel | kalená | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 17 | 1,3 | 5 | 12 | K0344.91 | | | 5,40 € | | | K0345.2206 | K | ocel | kalená | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 19 | 1,8 | 6 | 14 | K0344.92 | | | 5,82 € | | | K0345.2308 | K | ocel | kalená | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 24 | 2,3 | 15 | 35 | K0344.93 | | | 6,56 € | | | K0345.2410 | K | ocel | kalená | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 30 | 2,8 | 15 | 34 | K0344.94 | | | 10,00 € | | | K0345.2412 | K | ocel | kalená | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 30 | 2,8 | 15 | 39 | K0344.94 | | | 10,98 € | | | K0345.2516 | K | ocel | kalená | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 36 | 3,2 | 20 | 46 | K0344.95 | | | 12,52 € | | | K0345.02903 | K | nerezová ocel | kalená | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 10 | 0,8 | 4,5 | 10 | K0344.99 | | | 11,47 € | | | K0345.02004 | K | nerezová ocel | kalená | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 13 | 1 | 6 | 12 | K0344.90 | | | 10,91 € | | | K0345.02105 | K | nerezová ocel | kalená | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 17 | 1,3 | 5 | 12 | K0344.91 | | | 9,33 € | | | K0345.02206 | K | nerezová ocel | kalená | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 19 | 1,8 | 6 | 14 | K0344.92 | | | 10,82 € | | | K0345.02308 | K | nerezová ocel | kalená | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 24 | 2,3 | 15 | 35 | K0344.93 | | | 13,00 € | | | K0345.02410 | K | nerezová ocel | kalená | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 30 | 2,8 | 15 | 34 | K0344.94 | | | 19,76 € | | | K0345.02412 | K | nerezová ocel | kalená | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 30 | 2,8 | 15 | 39 | K0344.94 | | | 21,75 € | | | K0345.02516 | K | nerezová ocel | kalená | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 36 | 3,2 | 20 | 46 | K0344.95 | | | 24,70 € | | | K0345.12903 | K | nerezová ocel | netvrzeno | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 10 | 0,8 | 4,5 | 10 | K0344.99 | | | 11,47 € | | | K0345.12004 | K | nerezová ocel | netvrzeno | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 13 | 1 | 6 | 12 | K0344.90 | | | 10,91 € | | | K0345.12105 | K | nerezová ocel | netvrzeno | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 17 | 1,3 | 5 | 12 | K0344.91 | | | 9,33 € | | | K0345.12206 | K | nerezová ocel | netvrzeno | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 19 | 1,8 | 6 | 14 | K0344.92 | | | 10,82 € | | | K0345.12308 | K | nerezová ocel | netvrzeno | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 24 | 2,3 | 15 | 35 | K0344.93 | | | 13,00 € | | | K0345.12410 | K | nerezová ocel | netvrzeno | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 30 | 2,8 | 15 | 34 | K0344.94 | | | 19,76 € | | | K0345.12412 | K | nerezová ocel | netvrzeno | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 30 | 2,8 | 15 | 39 | K0344.94 | | | 21,75 € | | | K0345.12516 | K | nerezová ocel | netvrzeno | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 36 | 3,2 | 20 | 46 | K0344.95 | | | 24,70 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
