K0735Aretační čepy z oceli nebo nerezové oceli pro tenkostěnné díly,... |
zpět |
|
|
PopisPopis výrobku:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Má-li se vysunutí provádět po delší době a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C nebo provedení D.
Tyto aretační kolíky jsou vhodné zejména pro montáž na tenkostěnné díly.
Materiál:Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Aretační kolík nekalený, broušený a bez povrchové úpravy.Na vyžádání:Nadstandardní provedení.Příslušenství:K utažení našroubovací matice lze jako příslušenství dodat dvojitý očkový klíč.Odkaz na výkres:Provedení A: bez aretační drážky
Provedení C: s aretační drážkou StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

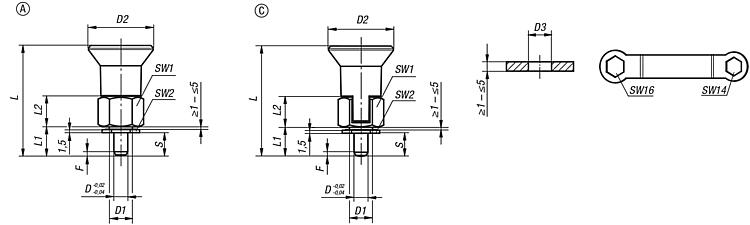

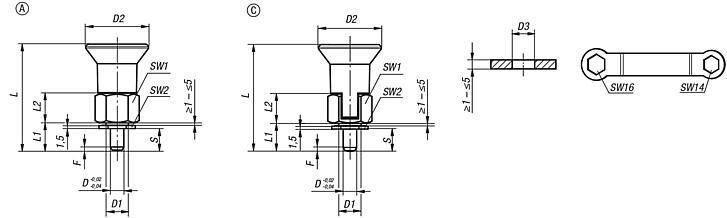

Výkresy (celkový přehled) |

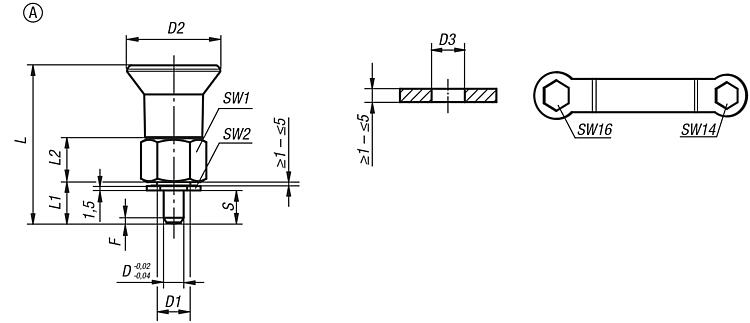

Aretační čepy z oceli nebo nerezové oceli pro tenkostěnné díly, s plastovým hřibovitým úchytem, bez zajišťovací drážky |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | D3 | L | L1 | L2 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Objednací číslo
dvojitý očkový klíč
| CAD | Přís. | Cena | Objednat |
|---|
| K0735.31105 | A | ocel | kalená | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | K0631.91416 |  |  | 8,15 € | | | K0735.31206 | A | ocel | kalená | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | K0631.91416 | | | 8,93 € | | | K0735.311105 | A | nerezová ocel | netvrzeno | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | K0631.91416 | | | 12,58 € | | | K0735.311206 | A | nerezová ocel | netvrzeno | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | K0631.91416 | | | 14,08 € | |
|

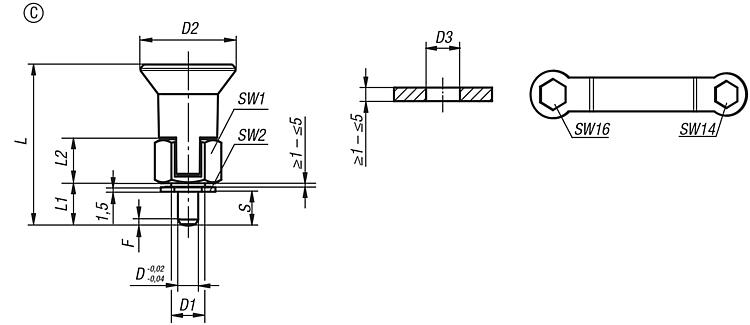

Aretační čepy z oceli nebo nerezové oceli pro tenkostěnné díly, s plastovým hřibovitým úchytem a zajišťovací drážkou |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | D3 | L | L1 | L2 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Objednací číslo
dvojitý očkový klíč
| CAD | Přís. | Cena | Objednat |
|---|
| K0735.33105 | C | ocel | kalená | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | K0631.91416 | | | 11,14 € | | | K0735.33206 | C | ocel | kalená | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | K0631.91416 | | | 11,56 € | | | K0735.313105 | C | nerezová ocel | netvrzeno | 5 | M10x1 | 28 | 10 | 46,5 | 11,5 | 13 | 5-9 | 17 | 14 | 1,3 | 6 | 15 | K0631.91416 | | | 15,83 € | | | K0735.313206 | C | nerezová ocel | netvrzeno | 6 | M10x1 | 28 | 10 | 47,5 | 12,5 | 13 | 6-10 | 17 | 14 | 1,8 | 7 | 19 | K0631.91416 | | | 15,83 € | |
|
| Objednací číslo | Název zboží
| CAD | Přís. | Cena | Objednat |
|---|
| K0631.91416 | DVOJITÝ OČKOVÝ KLÍČ | | | 2,38 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
