K1097Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s... |
zpět |
|
|

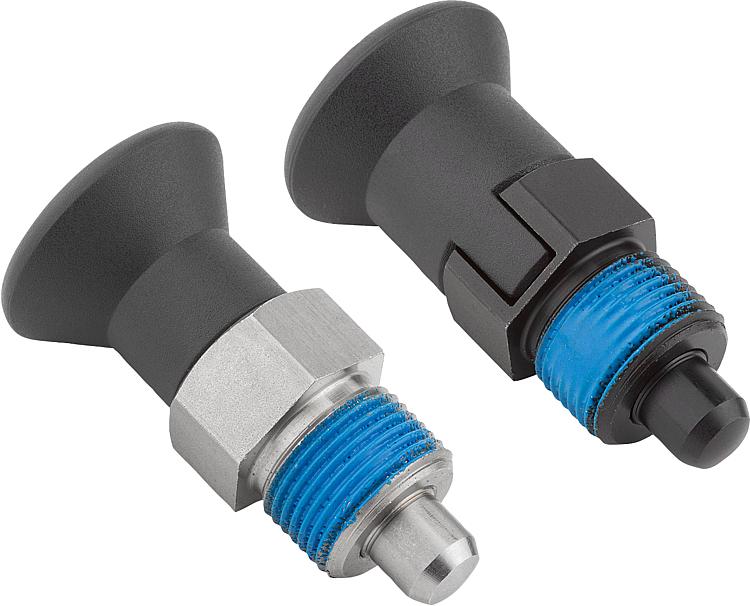

PopisPopis výrobku:Aretační čepy se používají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu lze nastavit jinou aretační polohu. Bude-li vysunutí aretačního kolíku trvat delší dobu a je-li třeba zabránit jeho zpětnému zapadnutí, pak je třeba zvolit provedení CP.
Díky závitové pojistce lze přesně seřídit montážní hloubku stávajících součástí a tím není nutný doraz.
Materiál:Ocelové provedení:
Aretační kolík kalený:
Závitové pouzdro a aretační kolík z automatové oceli.
Nerezové provedení:
Aretační kolík nekalený:
Závitové pouzdro a aretační kolík 1.4305.
Hřibovitý úchyt z černošedého termoplastu.
Závitová pojistka z modrého polyamidu.Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Aretační kolík nekalený, broušený a bez povrchové úpravy.Upozornění:Na vyžádání:Nadstandardní provedení.Příslušenství:Ddistanční kroužky K0665.

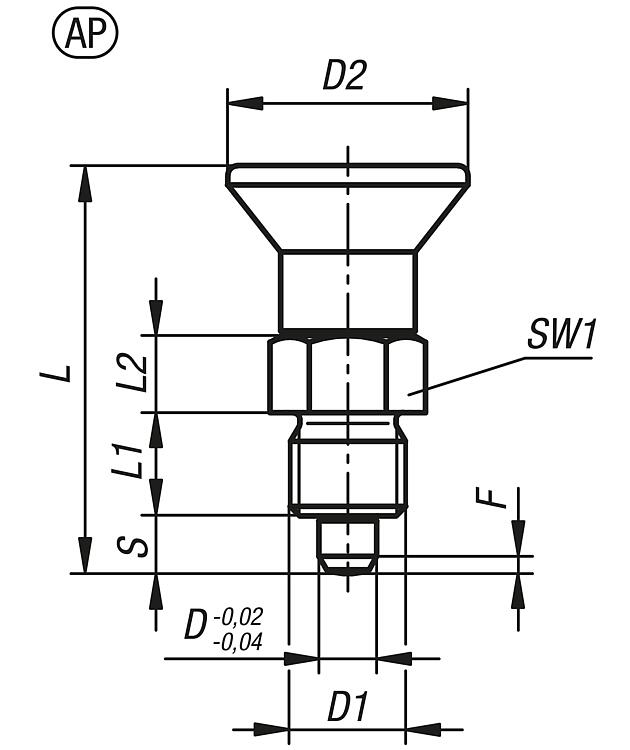

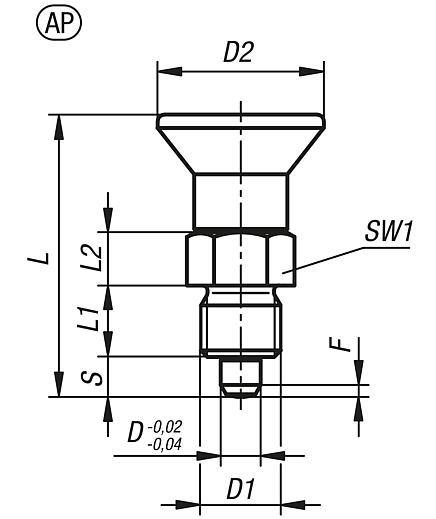

Upevňovací sady pro tenkostěnné díly K2146.Odkaz na výkres:Provedení AP: bez aretační drážky, bez protimatice

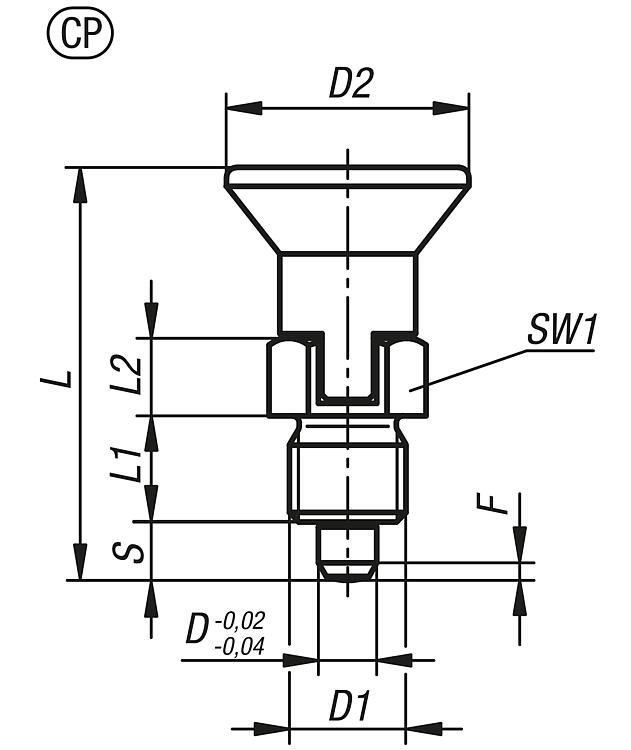

Provedení CP: s aretační drážkou, bez protimatice StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

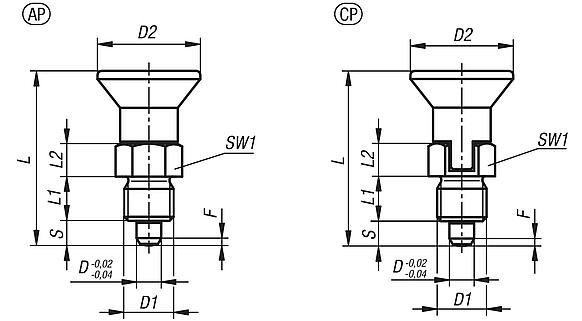

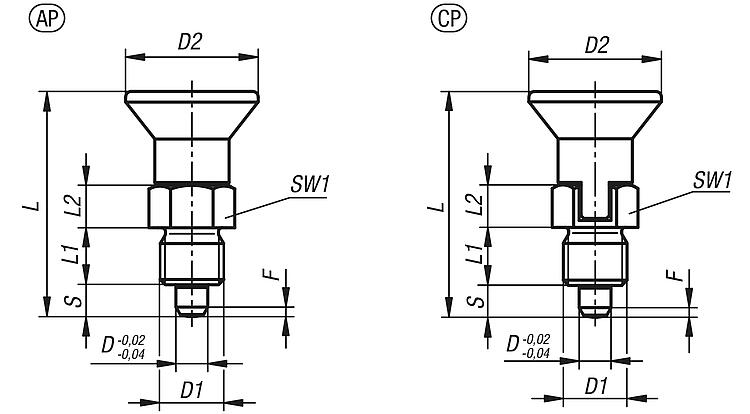

Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s plastovým hřibovitým úchytem a závitovou pojistkou |
více informací |
| Objednací číslo | Materiál
základní
těleso | Provedení | D | D1 | D2 | L | L1 | L2 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1097.95903 | ocel | AP | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 |  | | 7,99 € | | | K1097.95004 | ocel | AP | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 7,60 € | | | K1097.95105 | ocel | AP | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 7,25 € | | | K1097.95206 | ocel | AP | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 7,88 € | | | K1097.95308 | ocel | AP | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 9,85 € | | | K1097.95410 | ocel | AP | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 14,94 € | | | K1097.195903 | nerezová ocel | AP | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 13,58 € | | | K1097.195004 | nerezová ocel | AP | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 12,90 € | | | K1097.195105 | nerezová ocel | AP | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 12,27 € | | | K1097.195206 | nerezová ocel | AP | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 14,56 € | | | K1097.195308 | nerezová ocel | AP | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 19,13 € | | | K1097.195410 | nerezová ocel | AP | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 31,83 € | |
|
Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s plastovým hřibovitým úchytem, závitovou pojistkou a zajišťovací drážkou |
více informací |
| Objednací číslo | Materiál
základní
těleso | Provedení | D | D1 | D2 | L | L1 | L2 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1097.97903 | ocel | CP | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 10,25 € | | | K1097.97004 | ocel | CP | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 9,78 € | | | K1097.97105 | ocel | CP | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 9,29 € | | | K1097.97206 | ocel | CP | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 9,93 € | | | K1097.97308 | ocel | CP | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 11,85 € | | | K1097.97410 | ocel | CP | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 19,22 € | | | K1097.197903 | nerezová ocel | CP | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 4 | 10 | | | 15,06 € | | | K1097.197004 | nerezová ocel | CP | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 14,33 € | | | K1097.197105 | nerezová ocel | CP | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 13,67 € | | | K1097.197206 | nerezová ocel | CP | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 16,04 € | | | K1097.197308 | nerezová ocel | CP | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 21,65 € | | | K1097.197410 | nerezová ocel | CP | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 40,43 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
