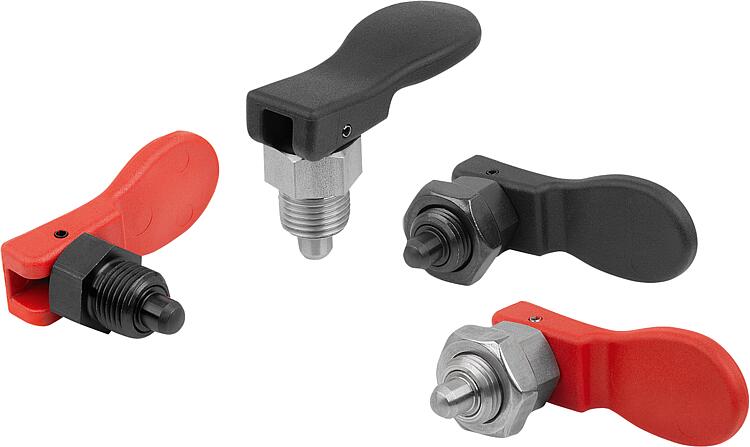

K2109Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s... |
zpět |
|
|
PopisPopis výrobku:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. U tohoto aretačního čepu se vysunutí uskutečňuje pomocí excentrické páky. Aretační čep zůstane vysunutý, posune-li se ovládací páka přes mrtvý bod excentru.
Ergonomický úchyt excentru umožňuje snadnou manipulaci s malým vynaložením síly. Materiál:Provedení: Ocelové provedení:
Závitové pouzdro, brynýrováno.
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Závitové pouzdro bez povrchové úpravy.
Bez povrchové úpravy a bez povrchové úpravy.
Manipulační páka, černá nebo bezpečnostní červená RAL3020.Teplotní rozsah:Teplota při dlouhodobém používání podle IEC 216 max. 160 °C.
Teplota krátkodobého použití max. 250 °C.Přednosti:Snadná a rychlá obsluha.
K použítí za vysokých teplot.
S integrovanou aretační funkcí.
Krátké provedení.
Ideální pro stísněné prostory.Na vyžádání:Nadstandardní provedení.Příslušenství:Distanční kroužky K0665.
Polohovací pouzdra pro aretační čepy K1290.

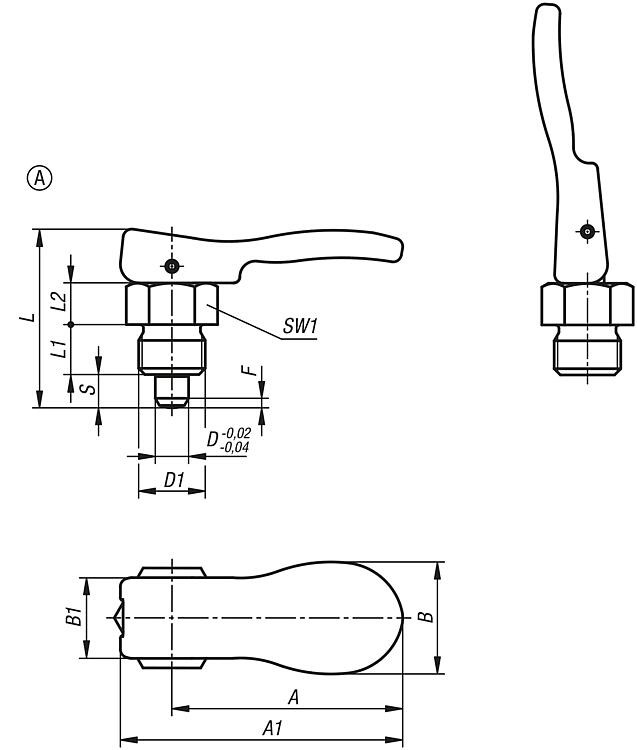

Upevňovací sady pro tenkostěnné díly K2146.Odkaz na výkres:Provedení A: bez kontramatice

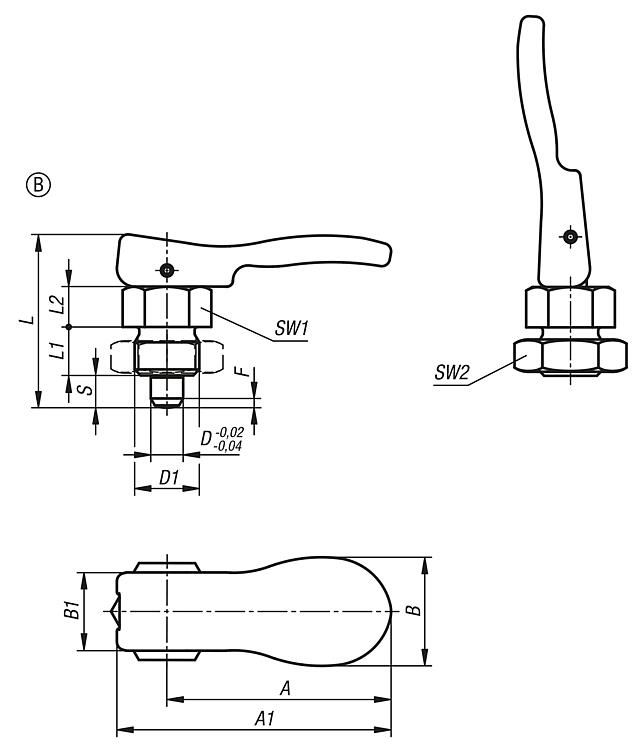

Provedení B: s kontramaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

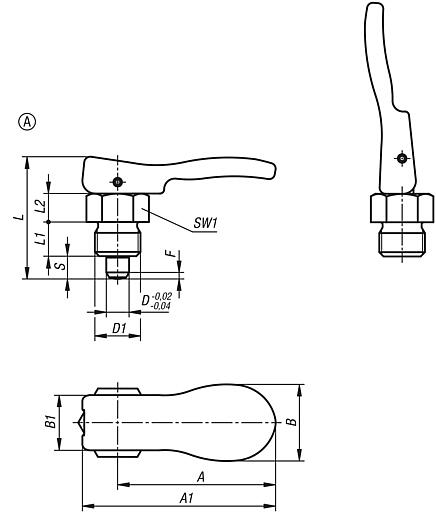

Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s plastovou excentrickou pákou, bez pojistné matice |
více informací |
| Objednací číslo | Materiál
základní
těleso | Barva
komponenty | Provedení | A | A1 | B | B1 | D
| D1 | Zdvih
S | L | L1 | L2 | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K2109.8105 | ocel | černá | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 |  | | 10,53 € | | | K2109.8206 | ocel | černá | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 11,91 € | | | K2109.8308 | ocel | černá | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 13,99 € | | | K2109.8410 | ocel | černá | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 22,70 € | | | K2109.8105154 | ocel | bezpečnostní červená RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 10,53 € | | | K2109.8206154 | ocel | bezpečnostní červená RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 11,91 € | | | K2109.8308154 | ocel | bezpečnostní červená RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 13,99 € | | | K2109.8410154 | ocel | bezpečnostní červená RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 22,70 € | | | K2109.18105 | nerezová ocel | černá | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 15,34 € | | | K2109.18206 | nerezová ocel | černá | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 18,14 € | | | K2109.18308 | nerezová ocel | černá | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 24,61 € | | | K2109.18410 | nerezová ocel | černá | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 43,43 € | | | K2109.18105154 | nerezová ocel | bezpečnostní červená RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 15,34 € | | | K2109.18206154 | nerezová ocel | bezpečnostní červená RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 18,14 € | | | K2109.18308154 | nerezová ocel | bezpečnostní červená RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 24,61 € | | | K2109.18410154 | nerezová ocel | bezpečnostní červená RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 43,43 € | |
|
Aretační čepy z oceli nebo nerezové oceli, krátké provedení, s plastovou excentrickou pákou a pojistnou maticí |
více informací |
| Objednací číslo | Materiál
základní
těleso | Barva
komponenty | Provedení | A | A1 | B | B1 | D
| D1 | Zdvih
S | L | L1 | L2 | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K2109.9105 | ocel | černá | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 10,67 € | | | K2109.9206 | ocel | černá | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 12,09 € | | | K2109.9308 | ocel | černá | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 14,32 € | | | K2109.9410 | ocel | černá | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 23,14 € | | | K2109.9105154 | ocel | bezpečnostní červená RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 10,67 € | | | K2109.9206154 | ocel | bezpečnostní červená RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 12,09 € | | | K2109.9308154 | ocel | bezpečnostní červená RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 14,32 € | | | K2109.9410154 | ocel | bezpečnostní červená RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 23,14 € | | | K2109.19105 | nerezová ocel | černá | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 16,24 € | | | K2109.19206 | nerezová ocel | černá | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 19,14 € | | | K2109.19308 | nerezová ocel | černá | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 26,11 € | | | K2109.19410 | nerezová ocel | černá | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 43,97 € | | | K2109.19105154 | nerezová ocel | bezpečnostní červená RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 16,24 € | | | K2109.19206154 | nerezová ocel | bezpečnostní červená RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 19,14 € | | | K2109.19308154 | nerezová ocel | bezpečnostní červená RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 26,11 € | | | K2109.19410154 | nerezová ocel | bezpečnostní červená RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 43,97 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
