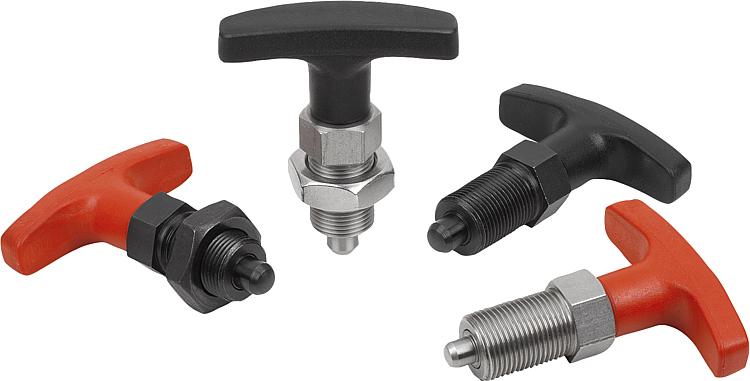

K1124Aretační čepy z oceli nebo nerezové oceli, s plastovým úchytem... |
zpět |
|
|
PopisMateriál:Ocelové provedení:
Aretační kolík, kalený:
Aretační kolík .
Závitové pouzdro .
Nerezové provedení:
Aretační kolík, kalený:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.
T-úchyt z tmavošedého termoplastu nebo v bezpečnostní červené RAL3020.Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Závitové pouzdro brynýrováno.
Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.
Závitové pouzdro bez povrchové úpravy.Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Ergonomické úchytky ve tvaru T-úchyty snadnou manipulaci s malým vynaložením síly.Na vyžádání:Nadstandardní provedení.Příslušenství:Ddistanční kroužky K0665.

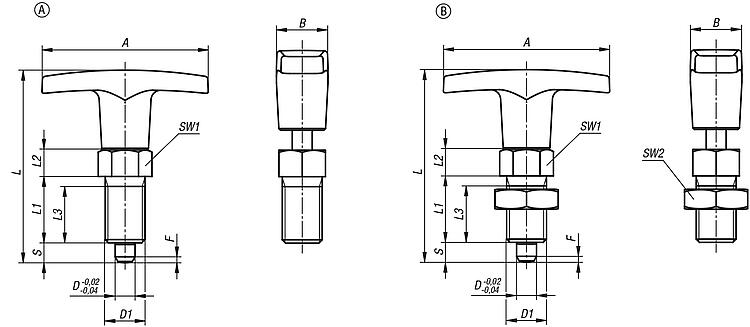

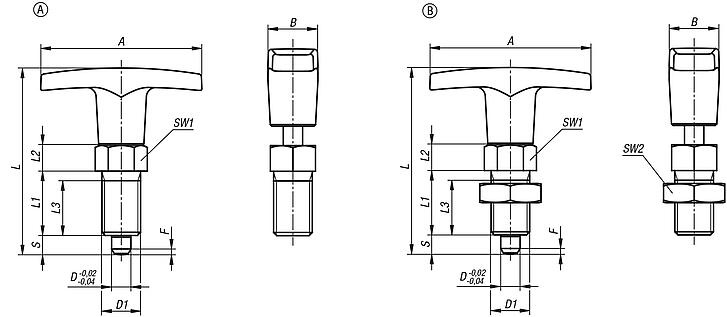

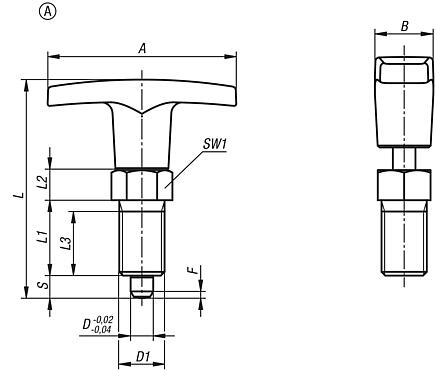

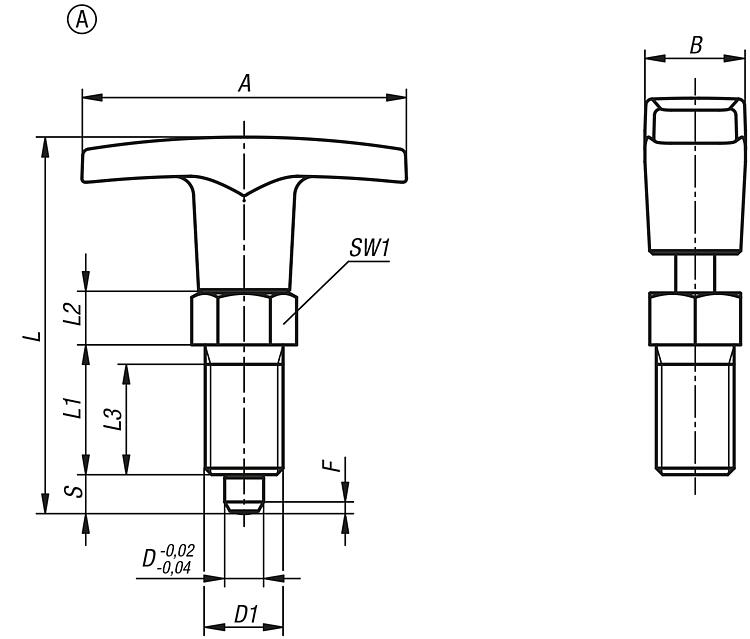

Upevňovací sady pro tenkostěnné díly K2146.Odkaz na výkres:Provedení A: bez kontramatice

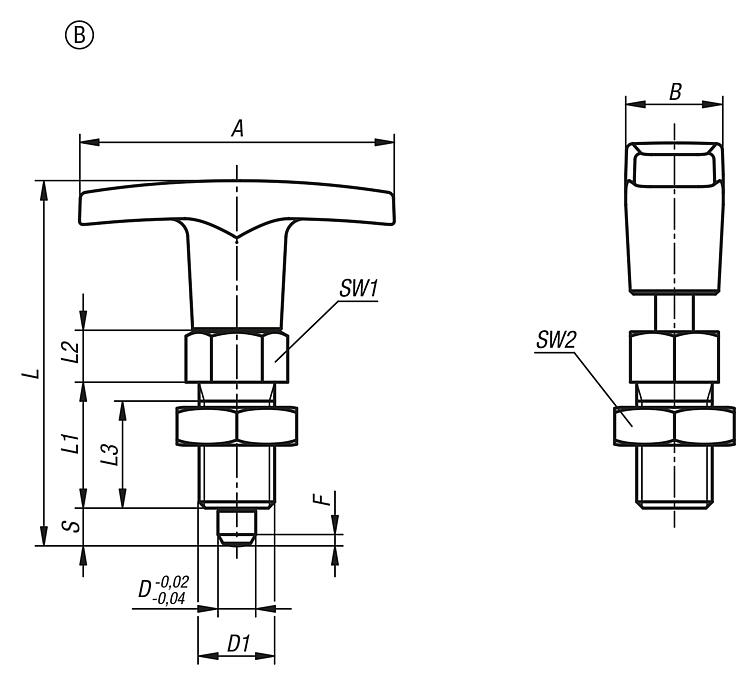

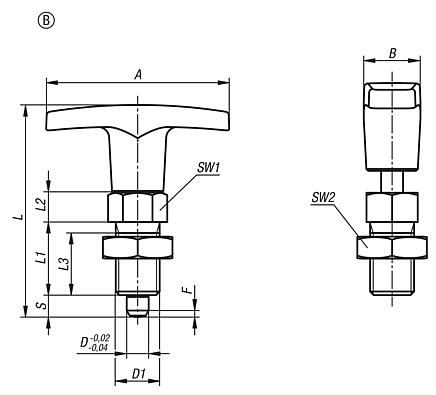

Provedení B: s kontramaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli, s plastovým úchytem tvaru T bez pojistné matice |
více informací |
| Objednací číslo | Materiál
základní
těleso | Barva
komponenty | Provedení | A | B | D | D1 | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1124.5206 | ocel | tmavošedá RAL 7021 | A | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 |  | | 7,07 € | | | K1124.5308 | ocel | tmavošedá RAL 7021 | A | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 9,08 € | | | K1124.5410 | ocel | tmavošedá RAL 7021 | A | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 10,52 € | | | K1124.520684 | ocel | bezpečnostní červená RAL 3020 | A | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 7,07 € | | | K1124.530884 | ocel | bezpečnostní červená RAL 3020 | A | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 9,08 € | | | K1124.541084 | ocel | bezpečnostní červená RAL 3020 | A | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 10,52 € | | | K1124.05206 | nerezová ocel | tmavošedá RAL 7021 | A | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 12,21 € | | | K1124.05308 | nerezová ocel | tmavošedá RAL 7021 | A | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 16,21 € | | | K1124.05410 | nerezová ocel | tmavošedá RAL 7021 | A | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 22,14 € | | | K1124.0520684 | nerezová ocel | bezpečnostní červená RAL 3020 | A | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 12,21 € | | | K1124.0530884 | nerezová ocel | bezpečnostní červená RAL 3020 | A | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 16,21 € | | | K1124.0541084 | nerezová ocel | bezpečnostní červená RAL 3020 | A | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 22,14 € | |
|
Aretační čepy z oceli nebo nerezové oceli, s plastovým úchytem tvaru T a pojistnou maticí |
více informací |
| Objednací číslo | Materiál
základní
těleso | Barva
komponenty | Provedení | A | B | D | D1 | L | L1 | L2 | L3 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1124.6206 | ocel | tmavošedá RAL 7021 | B | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 7,27 € | | | K1124.6308 | ocel | tmavošedá RAL 7021 | B | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 9,67 € | | | K1124.6410 | ocel | tmavošedá RAL 7021 | B | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 11,04 € | | | K1124.620684 | ocel | bezpečnostní červená RAL 3020 | B | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 7,27 € | | | K1124.630884 | ocel | bezpečnostní červená RAL 3020 | B | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 9,67 € | | | K1124.641084 | ocel | bezpečnostní červená RAL 3020 | B | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 11,04 € | | | K1124.06206 | nerezová ocel | tmavošedá RAL 7021 | B | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 13,00 € | | | K1124.06308 | nerezová ocel | tmavošedá RAL 7021 | B | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 17,35 € | | | K1124.06410 | nerezová ocel | tmavošedá RAL 7021 | B | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 22,93 € | | | K1124.0620684 | nerezová ocel | bezpečnostní červená RAL 3020 | B | 50 | 15,5 | 6 | M12x1,5 | 58 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 13,00 € | | | K1124.0630884 | nerezová ocel | bezpečnostní červená RAL 3020 | B | 60 | 18 | 8 | M16x1,5 | 77 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 17,35 € | | | K1124.0641084 | nerezová ocel | bezpečnostní červená RAL 3020 | B | 72 | 19 | 10 | M20x1,5 | 84 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 22,93 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
