K0747Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým... |
zpět |
|
|
PopisPopis výrobku:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu.
Má-li se vysunutí provádět po delší době a je přitom třeba zamezit zpětnému zaskočení aretačního kolíku, je nutné použít provedení C resp. provedení D.
Aretační čepy s normálním závitem a nebroušenými a nekalenými aretačními kolíky jsou cenově výhodnou alternativou ke stávajícím aretačním čepům. Pro mnoho použití je však tato přesnost dostačující. Na základě malých výrobních tolerancí jsou výrobky navíc necitlivé vůči chybám souososti, které se mohou vyskytovat při vyrovnání aretačních čepů vůči otvoru v protikusu.Materiál:Ocelové provedení:
Závitové pouzdro 1.0715.
Aretační kolík 1.4305.
Nerezové provedení:
Závitové pouzdro 1.4305.
Aretační kolík 1.4305.
Úchytka hřibovitého tvaru: tmavošedý termoplast RAL 7021.Provedení: Ocelové provedení:
Aretační kolík netvrzený.
Závitové pouzdro, modře pasivované.
Aretační kolík bez povrchové úpravy.
Nerezové provedení:
Aretační kolík, nekalený.

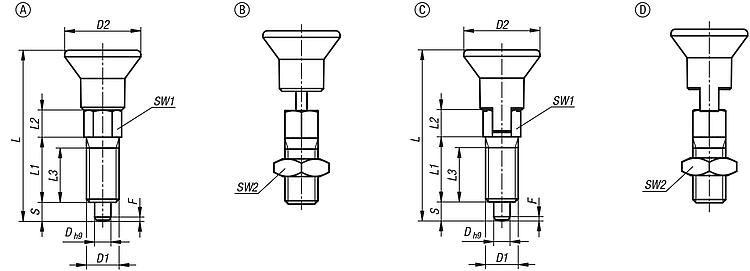

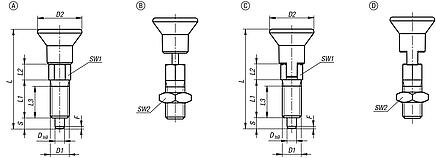

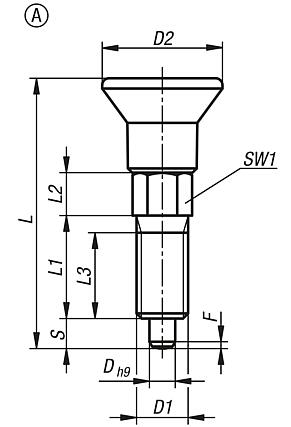

Ocelové části bez povrchové úpravy.Upozornění:Při montáži je třeba dbát na uvedený max. utahovací moment.Na vyžádání:Nadstandardní provedení.Odkaz na výkres:Provedení A: bez aretační drážky, bez protimatice

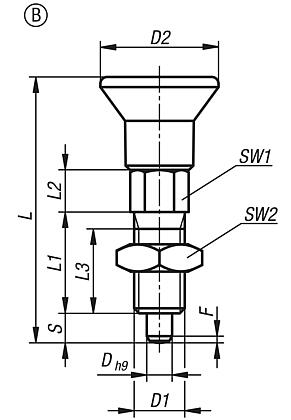

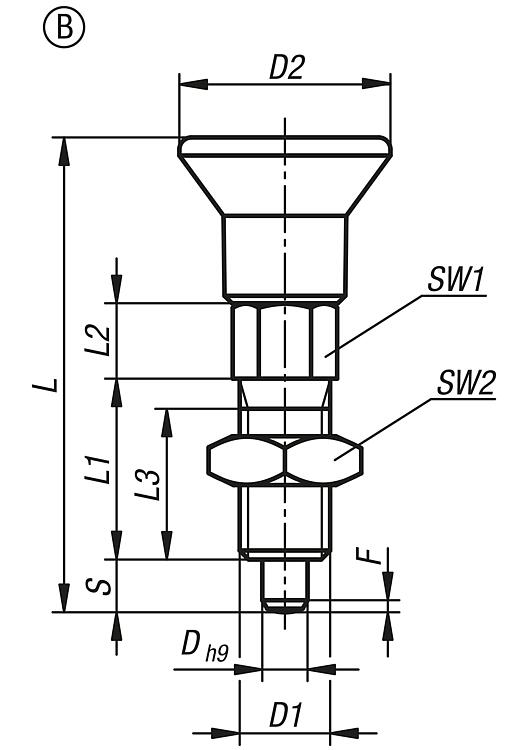

Provedení B: bez aretační drážky, s protimaticí

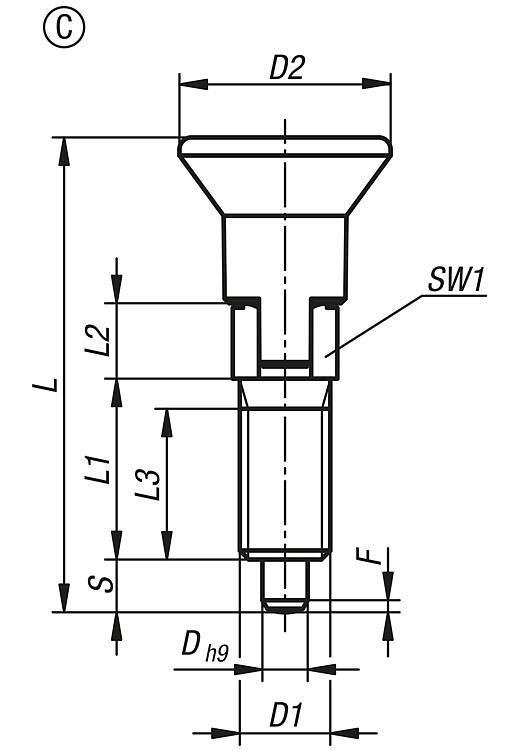

Provedení C: s aretační drážkou, bez protimatice

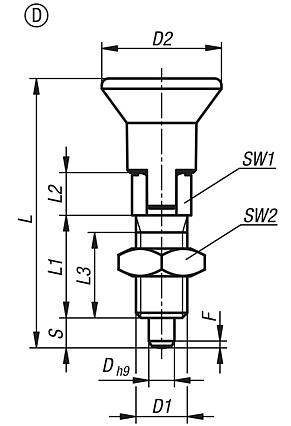

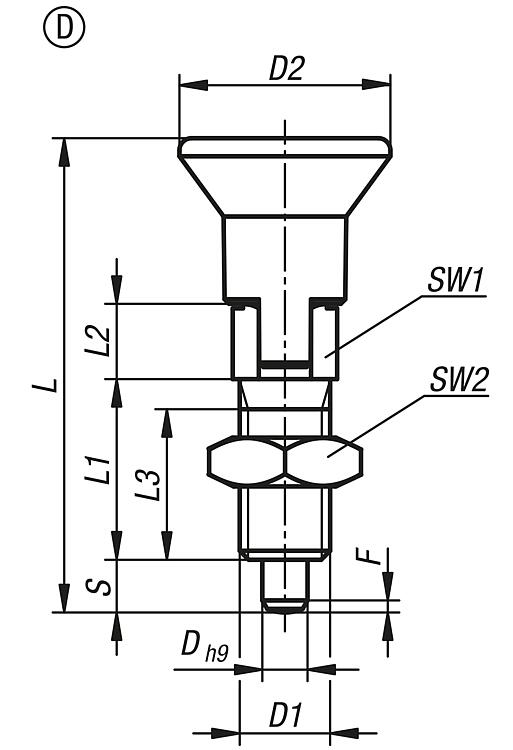

Provedení D: s aretační drážkou, s protimaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0747.01903060 | A | ocel | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 |  | | 3,37 € | | | K0747.01004060 | A | ocel | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 3,40 € | | | K0747.01004080 | A | ocel | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 3,84 € | | | K0747.01105080 | A | ocel | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 3,84 € | | | K0747.01105100 | A | ocel | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 4,16 € | | | K0747.01206100 | A | ocel | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 4,16 € | | | K0747.01206120 | A | ocel | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 4,92 € | | | K0747.01308120 | A | ocel | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 4,92 € | | | K0747.11903060 | A | nerezová ocel | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 3,70 € | | | K0747.11004060 | A | nerezová ocel | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 3,72 € | | | K0747.11004080 | A | nerezová ocel | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 4,21 € | | | K0747.11105080 | A | nerezová ocel | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 4,21 € | | | K0747.11105100 | A | nerezová ocel | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 4,69 € | | | K0747.11206100 | A | nerezová ocel | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 4,69 € | | | K0747.11206120 | A | nerezová ocel | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 5,58 € | | | K0747.11308120 | A | nerezová ocel | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 5,58 € | | | K0747.01903061 | A | ocel | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 3,37 € | | | K0747.01004061 | A | ocel | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 3,40 € | | | K0747.01004081 | A | ocel | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 3,84 € | | | K0747.01105081 | A | ocel | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 3,84 € | | | K0747.01105101 | A | ocel | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 4,16 € | | | K0747.01206101 | A | ocel | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 4,16 € | | | K0747.01206121 | A | ocel | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 4,92 € | | | K0747.01308121 | A | ocel | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 4,92 € | | | K0747.11903061 | A | nerezová ocel | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 3,70 € | | | K0747.11004061 | A | nerezová ocel | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 3,72 € | | | K0747.11004081 | A | nerezová ocel | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 4,21 € | | | K0747.11105081 | A | nerezová ocel | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 4,21 € | | | K0747.11105101 | A | nerezová ocel | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 4,69 € | | | K0747.11206101 | A | nerezová ocel | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 4,69 € | | | K0747.11206121 | A | nerezová ocel | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 5,58 € | | | K0747.11308121 | A | nerezová ocel | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 5,58 € | |
|
Aretační čepy ECO z oceli nebo z nerezové oceli, s plastovým hřibovitým úchytem a pojistnou maticí |
více informací |
| Objednací číslo | Provedení
| Materiál
základní
těleso | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0747.02903060 | B | ocel | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 3,43 € | | | K0747.02004060 | B | ocel | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 3,47 € | | | K0747.02004080 | B | ocel | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 3,94 € | | | K0747.02105080 | B | ocel | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 3,94 € | | | K0747.02105100 | B | ocel | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 4,31 € | | | K0747.02206100 | B | ocel | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 4,31 € | | | K0747.02206120 | B | ocel | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 5,07 € | | | K0747.02308120 | B | ocel | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 5,07 € | | | K0747.12903060 | B | nerezová ocel | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 3,83 € | | | K0747.12004060 | B | nerezová ocel | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 3,86 € | | | K0747.12004080 | B | nerezová ocel | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 4,41 € | | | K0747.12105080 | B | nerezová ocel | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 4,41 € | | | K0747.12105100 | B | nerezová ocel | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 4,79 € | | | K0747.12206100 | B | nerezová ocel | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 4,79 € | | | K0747.12206120 | B | nerezová ocel | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 5,72 € | | | K0747.12308120 | B | nerezová ocel | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 5,72 € | | | K0747.02903061 | B | ocel | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 3,43 € | | | K0747.02004061 | B | ocel | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 3,47 € | | | K0747.02004081 | B | ocel | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 3,94 € | | | K0747.02105081 | B | ocel | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 3,94 € | | | K0747.02105101 | B | ocel | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 4,31 € | | | K0747.02206101 | B | ocel | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 4,31 € | | | K0747.02206121 | B | ocel | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 5,07 € | | | K0747.02308121 | B | ocel | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 5,07 € | | | K0747.12903061 | B | nerezová ocel | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 3,83 € | | | K0747.12004061 | B | nerezová ocel | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 3,86 € | | | K0747.12004081 | B | nerezová ocel | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 4,41 € | | | K0747.12105081 | B | nerezová ocel | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 4,41 € | | | K0747.12105101 | B | nerezová ocel | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 4,79 € | | | K0747.12206101 | B | nerezová ocel | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 4,79 € | | | K0747.12206121 | B | nerezová ocel | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 5,72 € | | | K0747.12308121 | B | nerezová ocel | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 5,72 € | |
|
Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem a zajišťovací drážkou |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0747.03903060 | C | ocel | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 3,47 € | | | K0747.03004060 | C | ocel | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 3,49 € | | | K0747.03004080 | C | ocel | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 3,98 € | | | K0747.03105080 | C | ocel | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 3,98 € | | | K0747.03105100 | C | ocel | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 4,41 € | | | K0747.03206100 | C | ocel | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 4,41 € | | | K0747.03206120 | C | ocel | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 5,15 € | | | K0747.03308120 | C | ocel | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 5,15 € | | | K0747.13903060 | C | nerezová ocel | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 3,85 € | | | K0747.13004060 | C | nerezová ocel | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 3,89 € | | | K0747.13004080 | C | nerezová ocel | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 4,48 € | | | K0747.13105080 | C | nerezová ocel | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 4,48 € | | | K0747.13105100 | C | nerezová ocel | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 4,86 € | | | K0747.13206100 | C | nerezová ocel | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 4,86 € | | | K0747.13206120 | C | nerezová ocel | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 5,88 € | | | K0747.13308120 | C | nerezová ocel | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 5,88 € | | | K0747.03903061 | C | ocel | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 3,47 € | | | K0747.03004061 | C | ocel | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 3,49 € | | | K0747.03004081 | C | ocel | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 3,98 € | | | K0747.03105081 | C | ocel | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 3,98 € | | | K0747.03105101 | C | ocel | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 4,41 € | | | K0747.03206101 | C | ocel | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 4,41 € | | | K0747.03206121 | C | ocel | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 5,15 € | | | K0747.03308121 | C | ocel | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 5,15 € | | | K0747.13903061 | C | nerezová ocel | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | 2 | | | 3,85 € | | | K0747.13004061 | C | nerezová ocel | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | 2 | | | 3,89 € | | | K0747.13004081 | C | nerezová ocel | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 1 | 6 | 12 | 7 | | | 4,48 € | | | K0747.13105081 | C | nerezová ocel | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | 7 | | | 4,48 € | | | K0747.13105101 | C | nerezová ocel | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 1,3 | 6 | 12 | 15 | | | 4,86 € | | | K0747.13206101 | C | nerezová ocel | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | 15 | | | 4,86 € | | | K0747.13206121 | C | nerezová ocel | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 1,8 | 8 | 15 | 20 | | | 5,88 € | | | K0747.13308121 | C | nerezová ocel | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | 20 | | | 5,88 € | |
|
Aretační čepy ECO z oceli nebo z nerezové oceli, s plastovým hřibovitým úchytem, zajišťovací drážkou a pojistnou maticí |
více informací |
| Objednací číslo | Provedení
| Materiál
základní
těleso | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0747.04903060 | D | ocel | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 3,54 € | | | K0747.04004060 | D | ocel | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 3,56 € | | | K0747.04004080 | D | ocel | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 4,06 € | | | K0747.04105080 | D | ocel | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 4,06 € | | | K0747.04105100 | D | ocel | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 4,55 € | | | K0747.04206100 | D | ocel | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 4,55 € | | | K0747.04206120 | D | ocel | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 5,54 € | | | K0747.04308120 | D | ocel | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 5,54 € | | | K0747.14903060 | D | nerezová ocel | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 3,91 € | | | K0747.14004060 | D | nerezová ocel | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 3,92 € | | | K0747.14004080 | D | nerezová ocel | 4 | M8 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 4,61 € | | | K0747.14105080 | D | nerezová ocel | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 4,61 € | | | K0747.14105100 | D | nerezová ocel | 5 | M10 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 5,11 € | | | K0747.14206100 | D | nerezová ocel | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 5,11 € | | | K0747.14206120 | D | nerezová ocel | 6 | M12 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 6,09 € | | | K0747.14308120 | D | nerezová ocel | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 6,09 € | | | K0747.04903061 | D | ocel | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 3,54 € | | | K0747.04004061 | D | ocel | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 3,56 € | | | K0747.04004081 | D | ocel | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 4,06 € | | | K0747.04105081 | D | ocel | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 4,06 € | | | K0747.04105101 | D | ocel | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 4,55 € | | | K0747.04206101 | D | ocel | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 4,55 € | | | K0747.04206121 | D | ocel | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 5,54 € | | | K0747.04308121 | D | ocel | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 5,54 € | | | K0747.14903061 | D | nerezová ocel | 3 | M6x0,75 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 10 | 0,8 | 4 | 10 | 2 | | | 3,91 € | | | K0747.14004061 | D | nerezová ocel | 4 | M6x0,75 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 10 | 1 | 6 | 12 | 2 | | | 3,92 € | | | K0747.14004081 | D | nerezová ocel | 4 | M8x1 | 14 | 36 | 15 | 6 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 7 | | | 4,61 € | | | K0747.14105081 | D | nerezová ocel | 5 | M8x1 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 13 | 1,3 | 6 | 12 | 7 | | | 4,61 € | | | K0747.14105101 | D | nerezová ocel | 5 | M10x1 | 18 | 42,5 | 17 | 7 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 15 | | | 5,11 € | | | K0747.14206101 | D | nerezová ocel | 6 | M10x1 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 17 | 1,8 | 8 | 15 | 15 | | | 5,11 € | | | K0747.14206121 | D | nerezová ocel | 6 | M12x1,5 | 25 | 51,7 | 20 | 8 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 20 | | | 6,09 € | | | K0747.14308121 | D | nerezová ocel | 8 | M12x1,5 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 19 | 2,3 | 8 | 19 | 20 | | | 6,09 € | |
|
|
