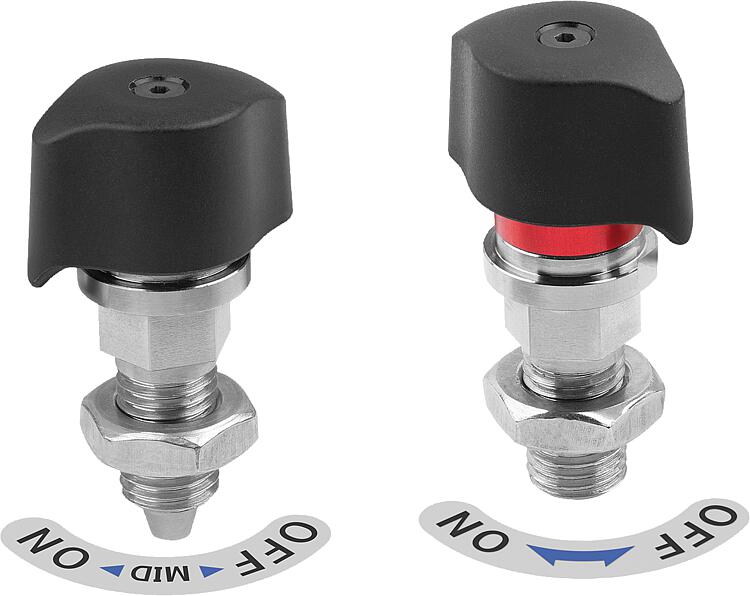

K1833Aretační čep z oceli s otočným ovládáním, otočnou hlavicí z... |
zpět |
|
|
PopisMateriál:Pouzdro a čepy, ocel.
Značka blokování a nálepka, hliníkové.
Otočná hlavice termoplast PA (polyamid)Provedení: Pouzdro a čepy pozinkované.
Značka blokování eloxovaná, červená.

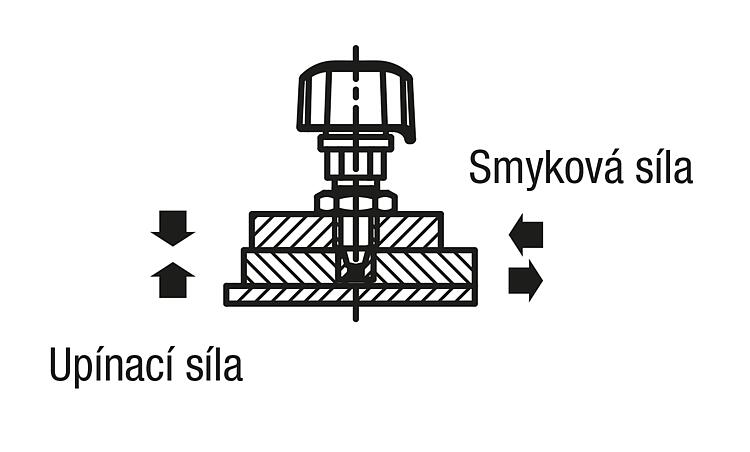

Otočná hlava vyztužená skelnými vlákny, černá.Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil.
Pokud je vidět značka blokování, je čep buď kompletně odblokovaný nebo je pouze částečně v zacvaknuté poloze.

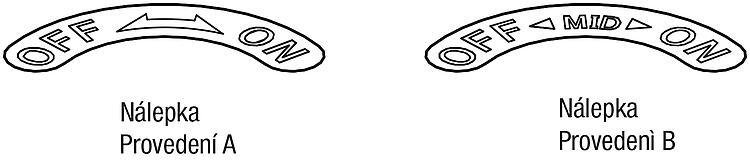

Zpùsob ovládání:Provedení A:
Ujistěte se, že se otočná hlava nachází v poloze „OFF“ a čep je zasunutý.
Desku s pouzdrem zasuňte pod aretační čep.
Otočnou hlavu otočte za účelem upnutí do polohy „ON“.
Při úplném sevření se ozve signál zaskočení.
Pozor: Sevření aretačního čepu neuvolňujte, pokud je čep axiálně zatížen. Z důvodu kónického tvaru se může stát, že se čep nezasune.
Provedení B:
Pokud se otočná hlava nachází v poloze „OFF“, posouvejte desku s pouzdrem směrem k aretačnímu čepu, dokud čep tlakem pružiny nezacvakne do pouzdra.
Otočná hlava se automaticky posune do polohy „MID“.

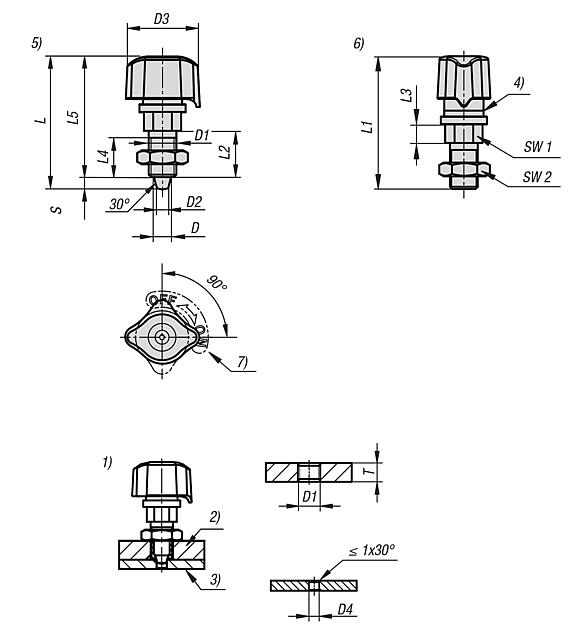

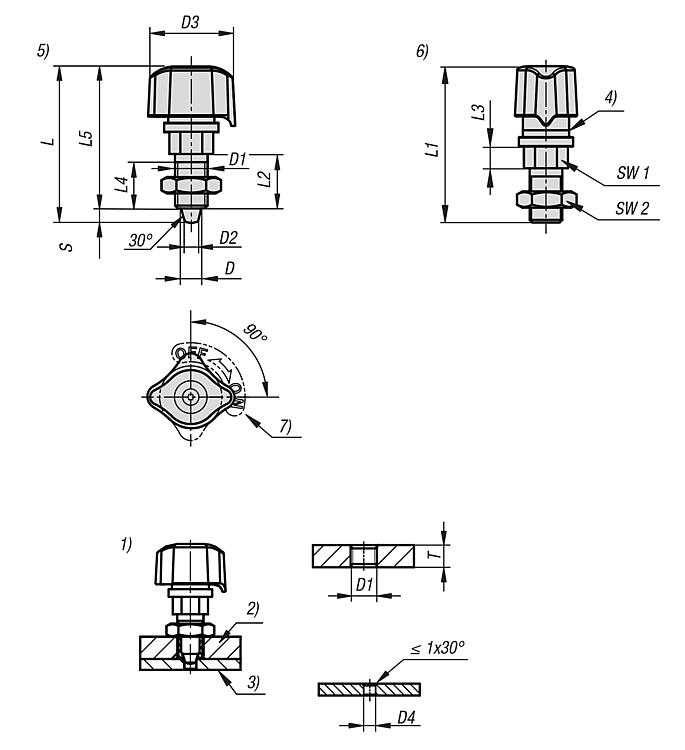

Pro úplné sevření otáčejte otočnou hlavu z polohy „MID“ do polohy „ON“, dokud neuslyšíte zacvaknutí.Příslušenství:Vrtací pouzdra K1835.Rozsah dodávkyPojistná matice a nálepka o tloušťce 0,2 mm jsou součástí dodávky.Odkaz na výkres:1) Montáž bez pouzdra K1835
2) Našroubovaná destička
3) Základová deska
4) Značka blokování
5) Poloha ON
6) Poloha OFF
7) Nálepka StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Aretační čep z oceli s otočným ovládáním, otočnou hlavicí z plastu a s kónickým aretačním kolíkem, provedení A |
více informací |
| Objednací číslo | Provedení | Typ provedení | D | D1 | D2 | D3 | D4 | L | L1 | L2 | L3 | L4 | L5 | T | CAD | Přís. | Cena | Objednat |
|---|
| K1833.0005 | A | - | 5 | M10x1 | 3,3 | 26 | 3,7-4,6 | 48,2 | 48 | 17 | 7 | 15 | 44 | 8-10 |  | | 70,18 € | | | K1833.0007 | A | - | 7 | M12x1,5 | 4,9 | 32 | 5,3-6,6 | 57 | 58 | 20 | 8 | 17 | 52 | 9-11 | | | 73,57 € | |
| Objednací číslo | Provedení | Zdvih
S | SW1 | SW2 | Upínací
síla
N | Teplotná
odolnost
| Smyková síla
kN | CAD | Přís. | Cena | Objednat |
|---|
| K1833.0005 | A | 4,2 | 13 | 17 | 140 | 80 °C | 0,9 | | | 70,18 € | | | K1833.0007 | A | 5 | 14 | 19 | 170 | 80 °C | 1,3 | | | 73,57 € | |
|
|
|
