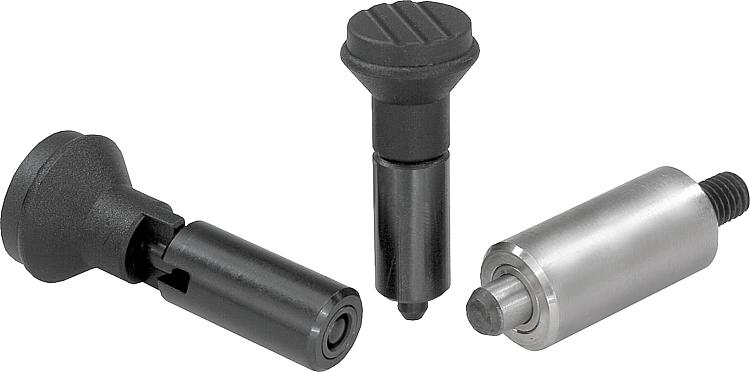

K0347Aretační čepy z oceli nebo nerezové oceli, hladké provedení, bez... |
zpět |
|
|
PopisMateriál:Ocelové provedení:
Aretační kolík kalený:
Pouzdro 1.0403 svařitelné.
Aretační kolík třídy pevnosti 5.8.
Nerezové provedení:
Aretační kolík kalený:
Pouzdro 1.4301 svařitelné.
Aretační kolík 1.4034.
Aretační kolík nekalený:
Pouzdro 1.4301 svařitelné.
Aretační kolík 1.4305.
Úchytka hřibovitého tvaru, tmavošedý termoplast.Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.
Aretační kolík nekalený, broušený a bez povrchové úpravy.Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení příčnými silami. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu.
Bude-li aretační čep po delší dobu vysunut a je-li třeba zamezit zapadnutí aretačního kolíku, pak je třeba zvolit provedení M.
Na vyčnívající závitový kolík v provedení N je možné upevnit nestandardní úchytky. Kromě toho závitový kolík umožňuje ovládání aretačního čepu, např. automaticky (programově řízené) pomocí pneumatického válce nebo ovládání na dálku pomocí lanka vedeného v bovdenu.

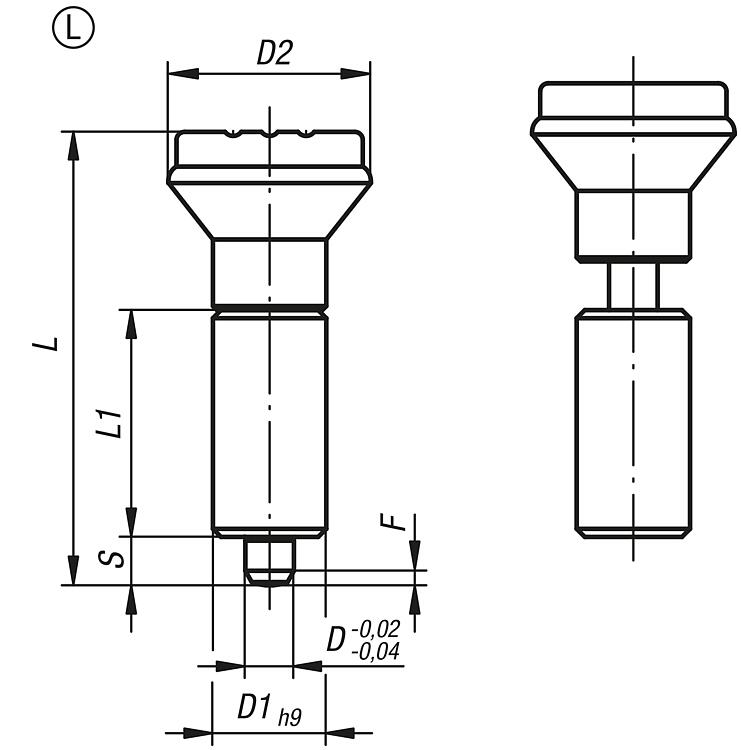

Pokud je aretační čep je přivařen, měla by být objímka přivařena, aby nedošlo k tepelnému poškození pružiny vlivem vysokých teplot.Na vyžádání:Nadstandardní provedení.Odkaz na výkres:Provedení L: bez aretační drážky

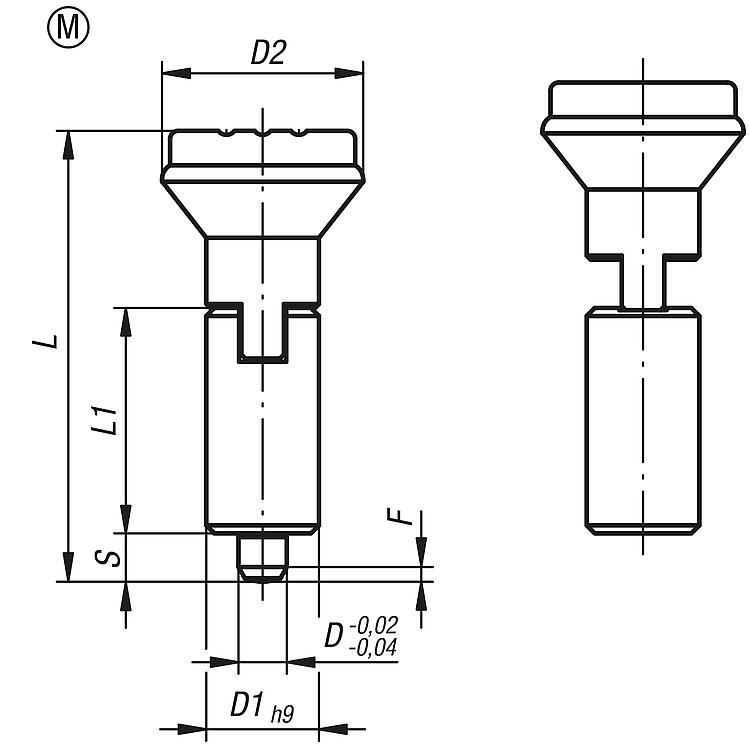

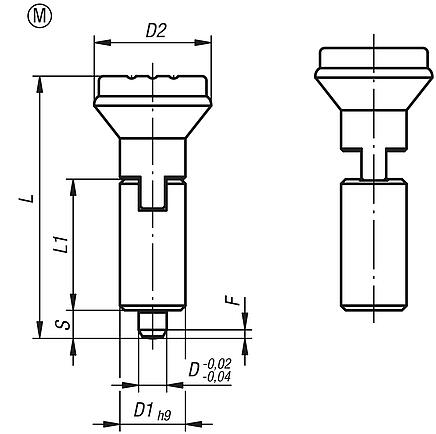

Provedení M: s aretační drážkou

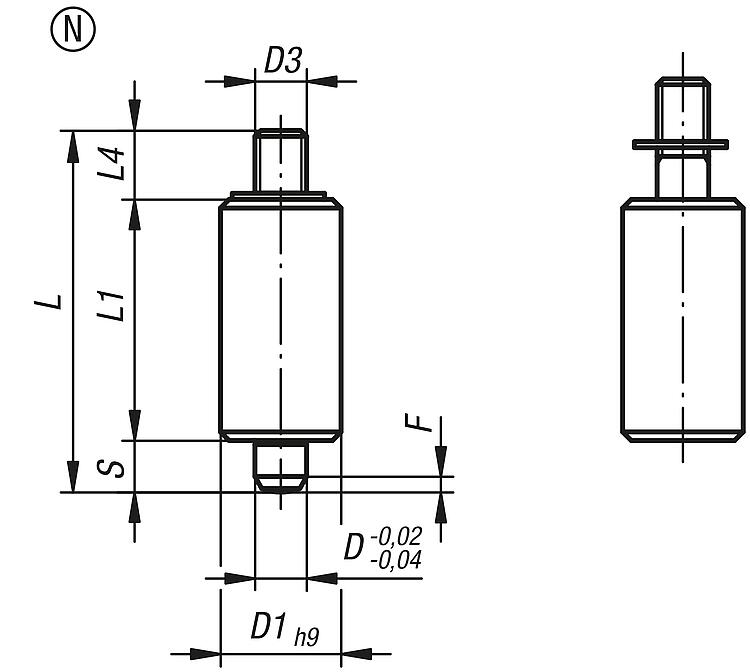

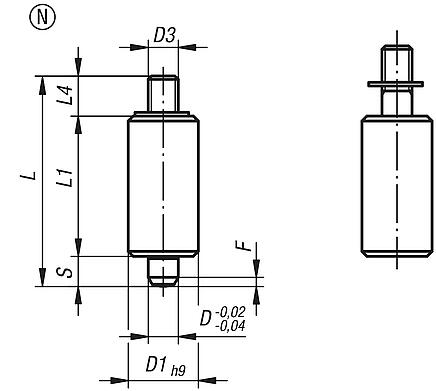

Provedení N: se závitovým kolíkem StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

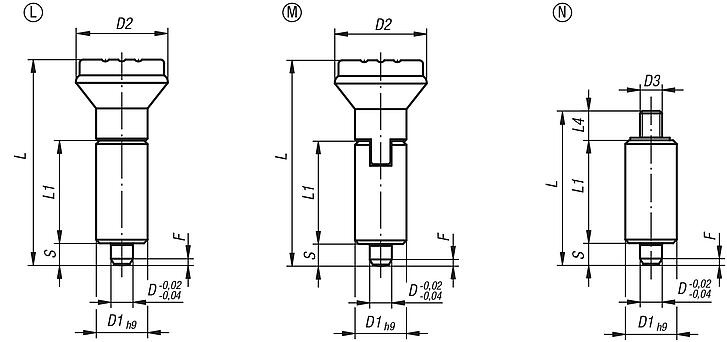

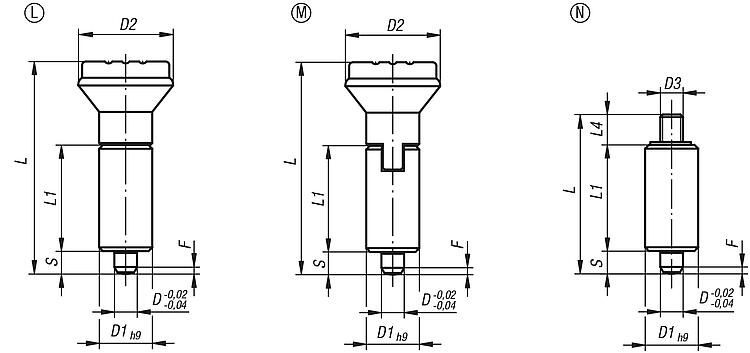

Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli, hladké provedení, bez nákružku, s plastovým hřibovitým úchytem, s víčkem, bez zajišťovací drážky |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | L | L1 | Zdvih
S | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0347.1105 | L | ocel | kalená | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 |  | | 6,55 € | | | K0347.1206 | L | ocel | kalená | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 7,27 € | | | K0347.1308 | L | ocel | kalená | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 9,37 € | | | K0347.1410 | L | ocel | kalená | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 14,37 € | | | K0347.01105 | L | nerezová ocel | kalená | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 11,12 € | | | K0347.01206 | L | nerezová ocel | kalená | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 12,67 € | | | K0347.01308 | L | nerezová ocel | kalená | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 16,84 € | | | K0347.01410 | L | nerezová ocel | kalená | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 26,62 € | | | K0347.11105 | L | nerezová ocel | netvrzeno | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 11,12 € | | | K0347.11206 | L | nerezová ocel | netvrzeno | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 12,67 € | | | K0347.11308 | L | nerezová ocel | netvrzeno | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 16,84 € | | | K0347.11410 | L | nerezová ocel | netvrzeno | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 26,62 € | |
|
Aretační čepy z oceli nebo nerezové oceli, hladké provedení, bez nákružku, s plastovým hřibovitým úchytem, s víčkem a zajišťovací drážkou |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | L | L1 | Zdvih
S | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0347.2105 | M | ocel | kalená | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 8,41 € | | | K0347.2206 | M | ocel | kalená | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 9,31 € | | | K0347.2308 | M | ocel | kalená | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 11,00 € | | | K0347.2410 | M | ocel | kalená | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 16,84 € | | | K0347.02105 | M | nerezová ocel | kalená | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 14,30 € | | | K0347.02206 | M | nerezová ocel | kalená | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 16,25 € | | | K0347.02308 | M | nerezová ocel | kalená | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 19,83 € | | | K0347.02410 | M | nerezová ocel | kalená | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 31,24 € | | | K0347.12105 | M | nerezová ocel | netvrzeno | 5 | 12 | 21 | 47 | 24 | 5 | 1,3 | 5 | 12 | | | 14,30 € | | | K0347.12206 | M | nerezová ocel | netvrzeno | 6 | 14 | 25 | 56 | 28 | 6 | 1,8 | 6 | 14 | | | 16,25 € | | | K0347.12308 | M | nerezová ocel | netvrzeno | 8 | 18 | 33 | 74 | 36 | 8 | 2,3 | 15 | 35 | | | 19,83 € | | | K0347.12410 | M | nerezová ocel | netvrzeno | 10 | 22 | 33 | 80 | 40 | 10 | 2,8 | 15 | 34 | | | 31,24 € | |
|
Aretační čepy z oceli nebo nerezové oceli, hladké provedení, bez nákružku, se závitovým čepem |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D3 | L | L1 | L4 | Zdvih
S | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0347.3105 | N | ocel | kalená | 5 | 12 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | | | 6,10 € | | | K0347.3206 | N | ocel | kalená | 6 | 14 | M6 | 43 | 28 | 9 | 6 | 1,8 | 6 | 14 | | | 6,72 € | | | K0347.3308 | N | ocel | kalená | 8 | 18 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | | | 8,32 € | | | K0347.3410 | N | ocel | kalená | 10 | 22 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | | | 12,84 € | | | K0347.03105 | N | nerezová ocel | kalená | 5 | 12 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | | | 10,31 € | | | K0347.03206 | N | nerezová ocel | kalená | 6 | 14 | M6 | 43 | 28 | 9 | 6 | 1,8 | 6 | 14 | | | 11,75 € | | | K0347.03308 | N | nerezová ocel | kalená | 8 | 18 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | | | 15,02 € | | | K0347.03410 | N | nerezová ocel | kalená | 10 | 22 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | | | 23,69 € | | | K0347.13105 | N | nerezová ocel | netvrzeno | 5 | 12 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | | | 10,31 € | | | K0347.13206 | N | nerezová ocel | netvrzeno | 6 | 14 | M6 | 43 | 28 | 9 | 6 | 1,8 | 6 | 14 | | | 11,75 € | | | K0347.13308 | N | nerezová ocel | netvrzeno | 8 | 18 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | | | 15,02 € | | | K0347.13410 | N | nerezová ocel | netvrzeno | 10 | 22 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | | | 23,69 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
