K1098Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým... |
zpět |
|
|
PopisMateriál:Ocelové provedení:
Aretační kolík nekalený:
Závitové pouzdro .
Aretační kolík 1.4305.
Nerezové provedení:
Aretační kolík nekalený:
Závitové pouzdro a aretační kolík 1.4305.
Hřibovitý úchyt z černošedého termoplastu.
Závitová pojistka z modrého polyamidu.Provedení: Ocelové provedení:
Aretační kolík netvrzený.
Závitové pouzdro, modře pasivované.
Aretační kolík bez povrchové úpravy.
Nerezové provedení:
Aretační kolík, nekalený.
Ocelové části bez povrchové úpravy.Upozornění:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Aretační čepy s normálním závitem a nebroušenými a nekalenými aretačními kolíky jsou cenově výhodnou alternativou ke stávajícím aretačním čepům. Pro mnoho použití je však tato přesnost dostačující. Na základě malých výrobních tolerancí jsou výrobky navíc necitlivé vůči chybám souososti, které se mohou vyskytovat při vyrovnání aretačních čepů vůči otvoru v protikusu. Pomocí závitové pojistky lze hloubku montáže přesně přizpůsobit stávajícím komponentům, takže není nutné žádné zatloukání.
Závitová pojistka je upínací polyamidový povlak, který se nanáší bodově (skvrna). Momenty pro zašroubování a vyšroubování jsou normované hodnoty.

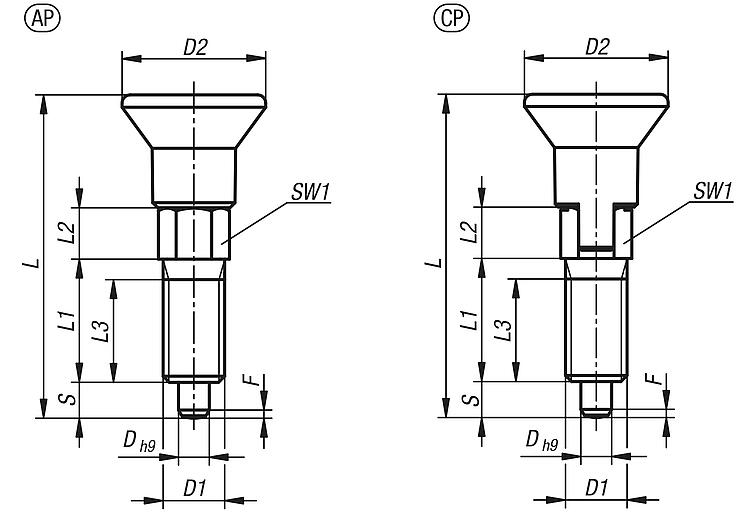

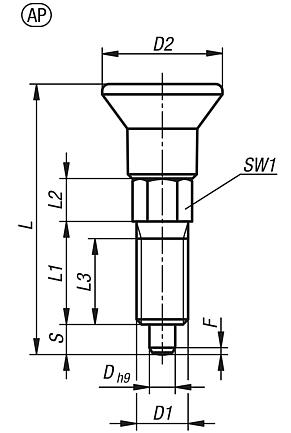

Na vyžádání:Nadstandardní provedení a jemný závit.Odkaz na výkres:Provedení AP: bez aretační drážky, bez protimatice
Provedení CP: s aretační drážkou, bez protimatice StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

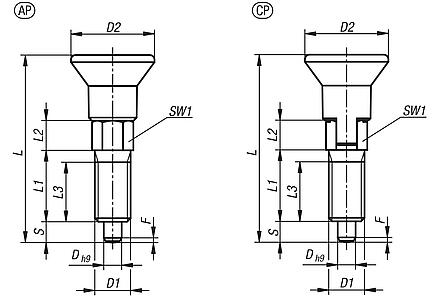

Výkresy (celkový přehled) |
Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem a závitová pojistka |
více informací |
| Objednací číslo | Materiál
základní
těleso | Provedení | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1098.091903060 | ocel | AP | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 |  | | 3,43 € | | | K1098.091004060 | ocel | AP | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | | | 3,47 € | | | K1098.091105080 | ocel | AP | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | | | 3,94 € | | | K1098.091206100 | ocel | AP | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | | | 4,31 € | | | K1098.091308120 | ocel | AP | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | | | 5,07 € | | | K1098.191903060 | nerezová ocel | AP | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | | | 3,83 € | | | K1098.191004060 | nerezová ocel | AP | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | | | 3,86 € | | | K1098.191105080 | nerezová ocel | AP | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | | | 4,41 € | | | K1098.191206100 | nerezová ocel | AP | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | | | 4,79 € | | | K1098.191308120 | nerezová ocel | AP | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | | | 5,72 € | |
|
Aretační čepy ECO z oceli nebo nerezové oceli, s plastovým hřibovitým úchytem, závitovou pojistkou a zajišťovací drážkou |
více informací |
| Objednací číslo | Materiál
základní
těleso | Provedení | D | D1 | D2 | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1098.093903060 | ocel | CP | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | | | 3,54 € | | | K1098.093004060 | ocel | CP | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | | | 3,56 € | | | K1098.093105080 | ocel | CP | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | | | 4,06 € | | | K1098.093206100 | ocel | CP | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | | | 4,55 € | | | K1098.093308120 | ocel | CP | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | | | 5,54 € | | | K1098.193903060 | nerezová ocel | CP | 3 | M6 | 14 | 31,5 | 12 | 5 | 10 | 3,5 | 6 | 0,8 | 4 | 10 | | | 3,91 € | | | K1098.193004060 | nerezová ocel | CP | 4 | M6 | 14 | 36 | 15 | 6 | 13 | 4 | 6 | 1 | 6 | 12 | | | 3,92 € | | | K1098.193105080 | nerezová ocel | CP | 5 | M8 | 14 | 40 | 17 | 7 | 15 | 5 | 8 | 1,3 | 6 | 12 | | | 4,61 € | | | K1098.193206100 | nerezová ocel | CP | 6 | M10 | 18 | 47,5 | 20 | 8 | 17 | 6 | 10 | 1,8 | 8 | 15 | | | 5,11 € | | | K1098.193308120 | nerezová ocel | CP | 8 | M12 | 25 | 61,7 | 26 | 10 | 23 | 8 | 12 | 2,3 | 8 | 19 | | | 6,09 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
