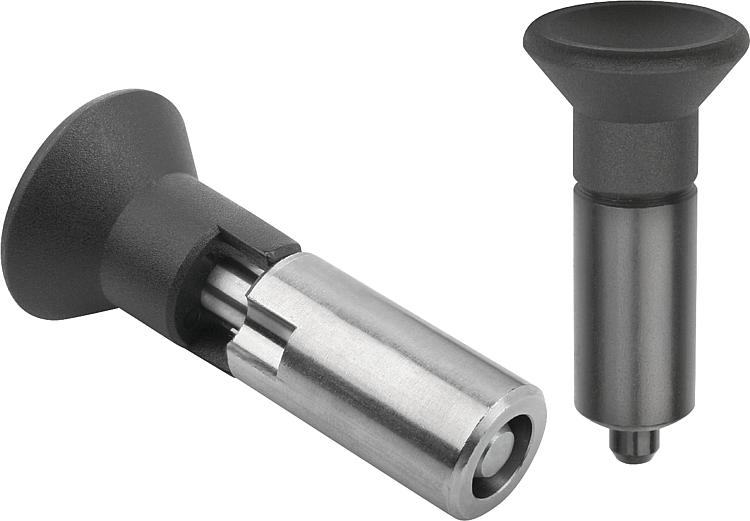

K0346Aretační čepy z oceli nebo nerezové oceli, hladké provedení, bez... |
zpět |
|
|
PopisPopis výrobku:Pro účely pevného přivaření aretačních čepů doporučujeme ochranné svařování plamenem, a to svářečkou WIG.Aretační čepy se užívají tam, kde je třeba zabránit změně aretační polohy v důsledku působení příčných sil. Teprve až po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Má-li aretační kolík vysunut delší dobu a je-li třeba zamezit jeho zpětnému zapadnutí, je třeba zvolit provedení M.
Materiál:Ocelové provedení:
Aretační kolík kalený:
Pouzdro 1.0403 svařitelné.
Aretační kolík třídy pevnosti 5.8.
Nerezové provedení:
Aretační kolík kalený:
Pouzdro 1.4301 svařitelné.
Aretační kolík 1.4034.
Aretační kolík nekalený:
Pouzdro 1.4301 svařitelné.
Aretační kolík 1.4305.
Úchytka hřibovitého tvaru, tmavošedý termoplast.Provedení: Ocelové provedení:
Aretační kolík kalený, broušený a brynýrovaný.
Nerezové provedení:
Aretační kolík kalený, broušený a bez povrchové úpravy.

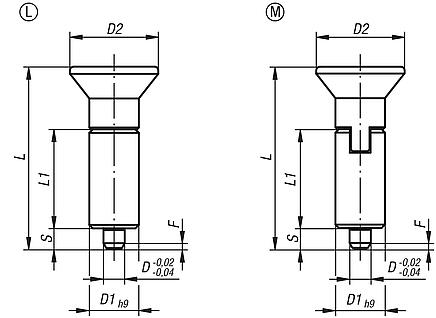

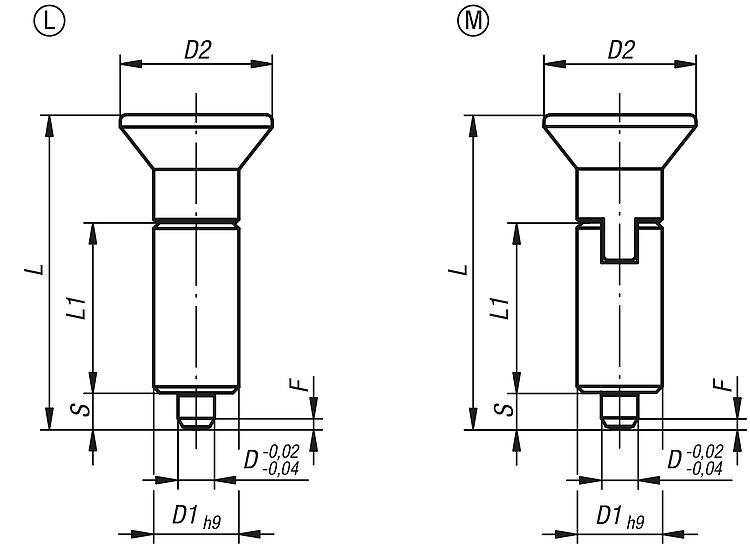

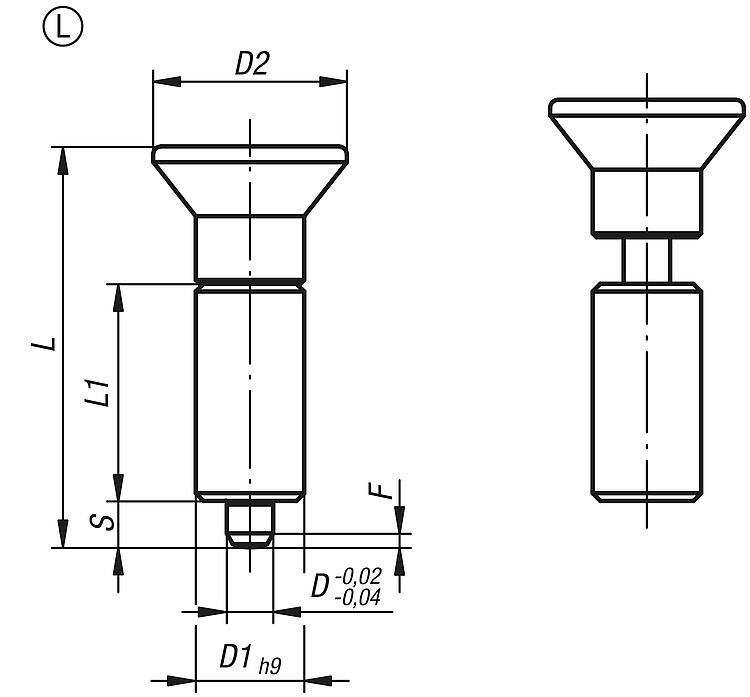

Aretační kolík nekalený, broušený a bez povrchové úpravy.Upozornění:Pokud je aretační čep přivařen, měla by být objímka přivařena, aby nedošlo k tepelnému poškození pružiny vlivem vysokých teplot.Na vyžádání:Nadstandardní provedení.Odkaz na výkres:Provedení L: bez aretační drážky

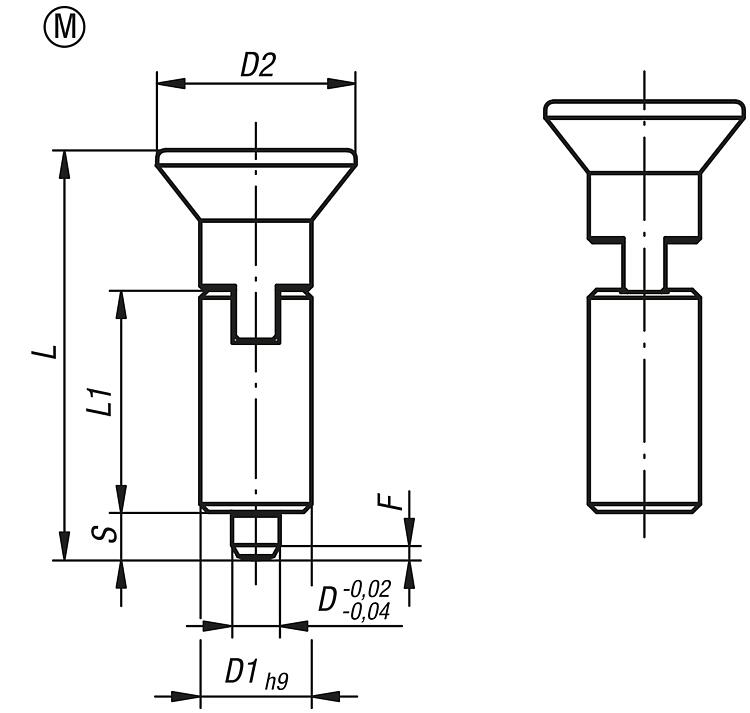

Provedení M: s aretační drážkou StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli, hladké provedení, bez nákružku, s plastovým hřibovitým úchytem, bez zajišťovací drážky |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | L | L1 | Zdvih
S | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0346.1004 | L | ocel | kalená | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 |  | | 6,62 € | | | K0346.1105 | L | ocel | kalená | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 6,30 € | | | K0346.1206 | L | ocel | kalená | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 6,96 € | | | K0346.1308 | L | ocel | kalená | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 8,99 € | | | K0346.1410 | L | ocel | kalená | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 13,78 € | | | K0346.01004 | L | nerezová ocel | kalená | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 11,22 € | | | K0346.01105 | L | nerezová ocel | kalená | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 10,67 € | | | K0346.01206 | L | nerezová ocel | kalená | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 12,15 € | | | K0346.01308 | L | nerezová ocel | kalená | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 16,17 € | | | K0346.01410 | L | nerezová ocel | kalená | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 25,55 € | | | K0346.11004 | L | nerezová ocel | netvrzeno | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 11,22 € | | | K0346.11105 | L | nerezová ocel | netvrzeno | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 10,67 € | | | K0346.11206 | L | nerezová ocel | netvrzeno | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 12,15 € | | | K0346.11308 | L | nerezová ocel | netvrzeno | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 16,17 € | | | K0346.11410 | L | nerezová ocel | netvrzeno | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 25,55 € | |
|
Aretační čepy z oceli nebo nerezové oceli, hladké provedení, bez nákružku, s plastovým hřibovitým úchytem a zajišťovací drážkou |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D | D1 | D2 | L | L1 | Zdvih
S | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K0346.2004 | M | ocel | kalená | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 8,52 € | | | K0346.2105 | M | ocel | kalená | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 8,09 € | | | K0346.2206 | M | ocel | kalená | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 8,91 € | | | K0346.2308 | M | ocel | kalená | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 10,61 € | | | K0346.2410 | M | ocel | kalená | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 16,17 € | | | K0346.02004 | M | nerezová ocel | kalená | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 14,41 € | | | K0346.02105 | M | nerezová ocel | kalená | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 13,71 € | | | K0346.02206 | M | nerezová ocel | kalená | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 15,61 € | | | K0346.02308 | M | nerezová ocel | kalená | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 19,08 € | | | K0346.02410 | M | nerezová ocel | kalená | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 30,00 € | | | K0346.12004 | M | nerezová ocel | netvrzeno | 4 | 10 | 18 | 38,5 | 21 | 4 | 1 | 6 | 12 | | | 14,41 € | | | K0346.12105 | M | nerezová ocel | netvrzeno | 5 | 12 | 21 | 43,5 | 24 | 5 | 1,3 | 5 | 12 | | | 13,71 € | | | K0346.12206 | M | nerezová ocel | netvrzeno | 6 | 14 | 25 | 51,7 | 28 | 6 | 1,8 | 6 | 14 | | | 15,61 € | | | K0346.12308 | M | nerezová ocel | netvrzeno | 8 | 18 | 33 | 68 | 36 | 8 | 2,3 | 15 | 35 | | | 19,08 € | | | K0346.12410 | M | nerezová ocel | netvrzeno | 10 | 22 | 33 | 74 | 40 | 10 | 2,8 | 15 | 34 | | | 30,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
