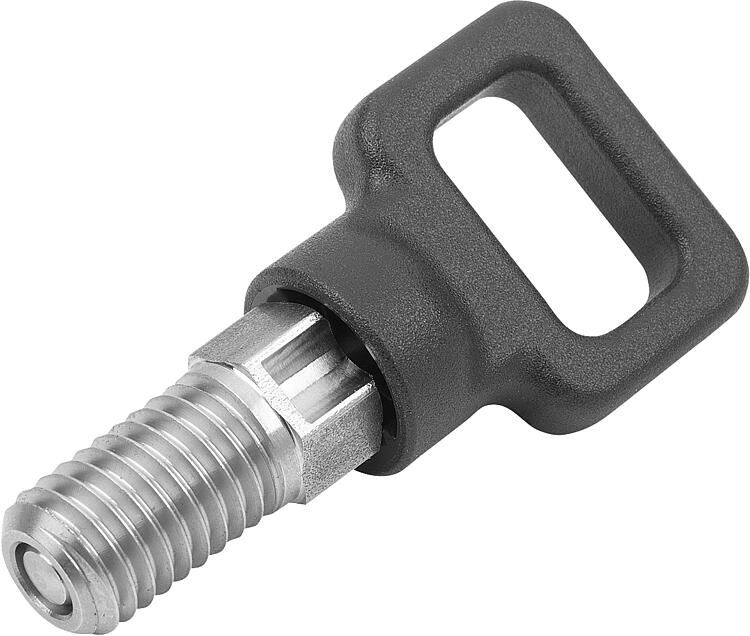

K2047Aretační čepy z oceli nebo nerezové oceli s plastovým úchytem s... |
zpět |
|
|
PopisPopis výrobku:Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Materiál:Provedení: Ocelové provedení:
Aretační kolík netvrzený.
Závitové pouzdro, modře pasivované.
Aretační kolík bez povrchové úpravy.
Nerezové provedení:
Aretační kolík, nekalený.

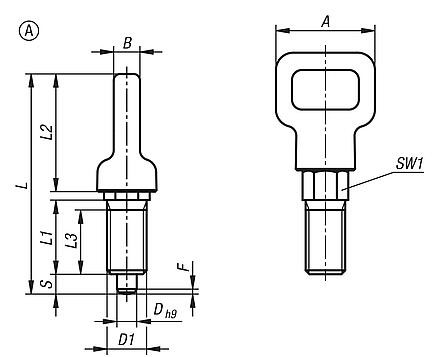

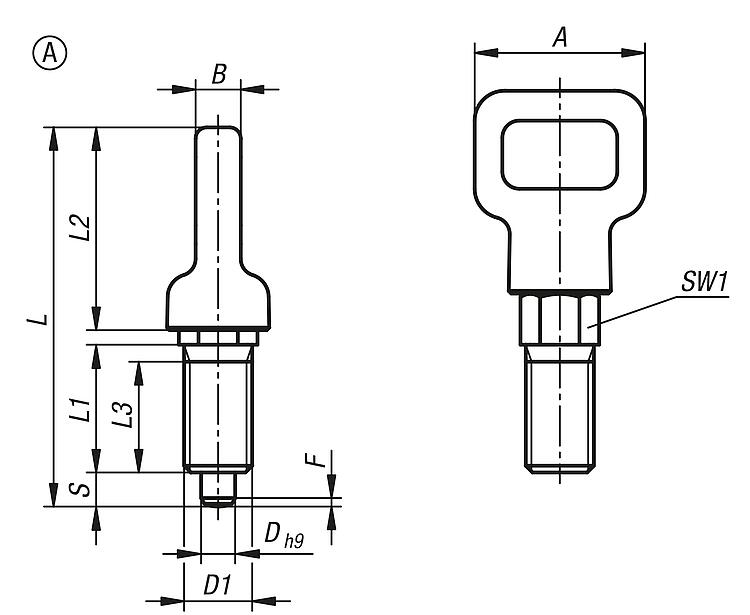

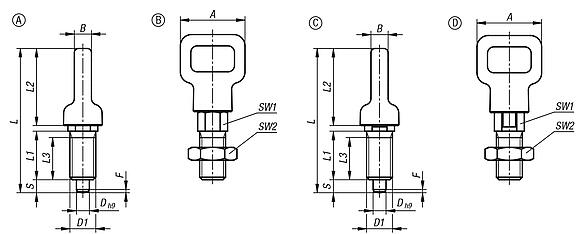

Ocelové části bez povrchové úpravy.Upozornění:Při montáži je třeba dbát na uvedený max. utahovací moment.Na vyžádání:Nadstandardní provedení.Odkaz na výkres:Provedení A: bez aretační drážky, bez protimatice

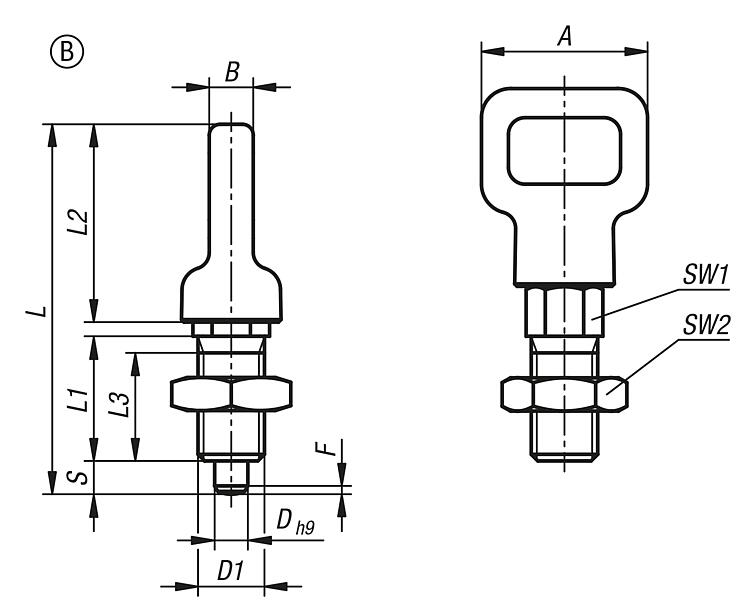

Provedení B: bez aretační drážky, s protimaticí

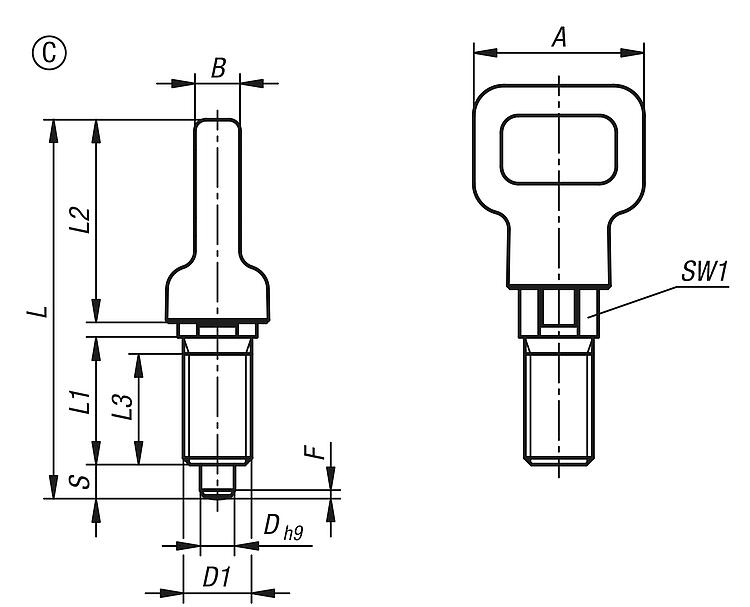

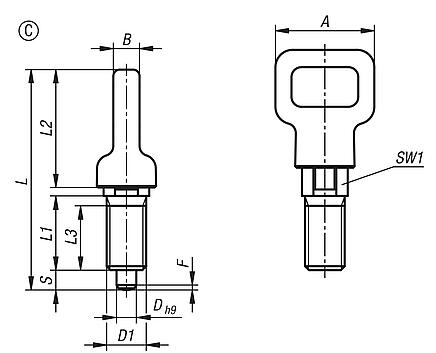

Provedení C: s aretační drážkou, bez protimatice

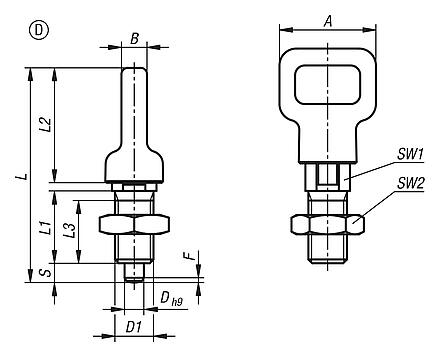

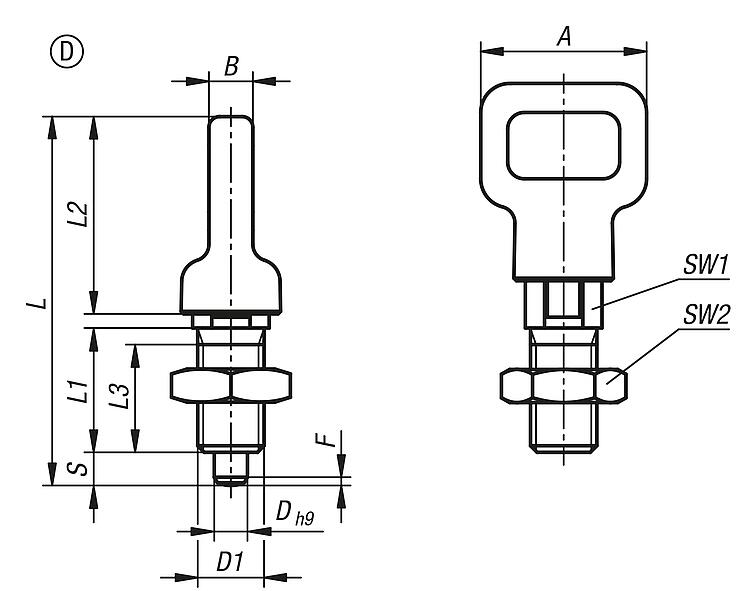

Provedení D: s aretační drážkou, s protimaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

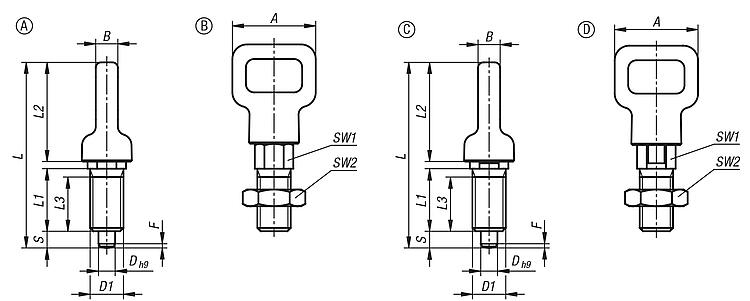

Výkresy (celkový přehled) |
Aretační čepy z oceli nebo nerezové oceli s plastovým úchytem s očkem, provedení A |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Barva
komponenty | D | D1 | A | B | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2047.0104080 | A | ocel | tmavošedá RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 |  | | 6,96 € | | | K2047.0115100 | A | ocel | tmavošedá RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,48 € | | | K2047.0126120 | A | ocel | tmavošedá RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,99 € | | | K2047.0138160 | A | ocel | tmavošedá RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,52 € | | | K2047.0104081 | A | ocel | tmavošedá RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,96 € | | | K2047.0115101 | A | ocel | tmavošedá RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,48 € | | | K2047.0126121 | A | ocel | tmavošedá RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,99 € | | | K2047.0138161 | A | ocel | tmavošedá RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,52 € | | | K2047.010408084 | A | ocel | bezpečnostní červená RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,96 € | | | K2047.011510084 | A | ocel | bezpečnostní červená RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,48 € | | | K2047.012612084 | A | ocel | bezpečnostní červená RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,99 € | | | K2047.013816084 | A | ocel | bezpečnostní červená RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,52 € | | | K2047.010408184 | A | ocel | bezpečnostní červená RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 6,96 € | | | K2047.011510184 | A | ocel | bezpečnostní červená RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,48 € | | | K2047.012612184 | A | ocel | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 7,99 € | | | K2047.013816184 | A | ocel | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,52 € | | | K2047.1104080 | A | nerezová ocel | tmavošedá RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,38 € | | | K2047.1115100 | A | nerezová ocel | tmavošedá RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,95 € | | | K2047.1126120 | A | nerezová ocel | tmavošedá RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,52 € | | | K2047.1138160 | A | nerezová ocel | tmavošedá RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,09 € | | | K2047.1104081 | A | nerezová ocel | tmavošedá RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,38 € | | | K2047.1115101 | A | nerezová ocel | tmavošedá RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,95 € | | | K2047.1126121 | A | nerezová ocel | tmavošedá RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,52 € | | | K2047.1138161 | A | nerezová ocel | tmavošedá RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,09 € | | | K2047.110408084 | A | nerezová ocel | bezpečnostní červená RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,38 € | | | K2047.111510084 | A | nerezová ocel | bezpečnostní červená RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,95 € | | | K2047.112612084 | A | nerezová ocel | bezpečnostní červená RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,52 € | | | K2047.113816084 | A | nerezová ocel | bezpečnostní červená RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,09 € | | | K2047.110408184 | A | nerezová ocel | bezpečnostní červená RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,38 € | | | K2047.111510184 | A | nerezová ocel | bezpečnostní červená RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 8,95 € | | | K2047.112612184 | A | nerezová ocel | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,52 € | | | K2047.113816184 | A | nerezová ocel | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,09 € | |
|
Aretační čepy z oceli nebo nerezové oceli s plastovým úchytem s očkem, provedení B |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Barva
komponenty | D | D1 | A | B | L | L1 | L2 | L3 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2047.0204080 | B | ocel | tmavošedá RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,07 € | | | K2047.0215100 | B | ocel | tmavošedá RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,58 € | | | K2047.0226120 | B | ocel | tmavošedá RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,10 € | | | K2047.0238160 | B | ocel | tmavošedá RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,61 € | | | K2047.0204081 | B | ocel | tmavošedá RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,07 € | | | K2047.0215101 | B | ocel | tmavošedá RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,58 € | | | K2047.0226121 | B | ocel | tmavošedá RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,10 € | | | K2047.0238161 | B | ocel | tmavošedá RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,61 € | | | K2047.020408084 | B | ocel | bezpečnostní červená RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,07 € | | | K2047.021510084 | B | ocel | bezpečnostní červená RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,58 € | | | K2047.022612084 | B | ocel | bezpečnostní červená RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,10 € | | | K2047.023816084 | B | ocel | bezpečnostní červená RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,61 € | | | K2047.020408184 | B | ocel | bezpečnostní červená RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,07 € | | | K2047.021510184 | B | ocel | bezpečnostní červená RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,58 € | | | K2047.022612184 | B | ocel | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,10 € | | | K2047.023816184 | B | ocel | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,61 € | | | K2047.1204080 | B | nerezová ocel | tmavošedá RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,49 € | | | K2047.1215100 | B | nerezová ocel | tmavošedá RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,06 € | | | K2047.1226120 | B | nerezová ocel | tmavošedá RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,63 € | | | K2047.1238160 | B | nerezová ocel | tmavošedá RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,21 € | | | K2047.1204081 | B | nerezová ocel | tmavošedá RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,49 € | | | K2047.1215101 | B | nerezová ocel | tmavošedá RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,06 € | | | K2047.1226121 | B | nerezová ocel | tmavošedá RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,63 € | | | K2047.1238161 | B | nerezová ocel | tmavošedá RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,21 € | | | K2047.120408084 | B | nerezová ocel | bezpečnostní červená RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,49 € | | | K2047.121510084 | B | nerezová ocel | bezpečnostní červená RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,06 € | | | K2047.122612084 | B | nerezová ocel | bezpečnostní červená RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,63 € | | | K2047.123816084 | B | nerezová ocel | bezpečnostní červená RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,21 € | | | K2047.120408184 | B | nerezová ocel | bezpečnostní červená RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,49 € | | | K2047.121510184 | B | nerezová ocel | bezpečnostní červená RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,06 € | | | K2047.122612184 | B | nerezová ocel | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,63 € | | | K2047.123816184 | B | nerezová ocel | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,21 € | |
|
Aretační čepy z oceli nebo nerezové oceli s plastovým úchytem s očkem, provedení C |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Barva
komponenty | D | D1 | A | B | L | L1 | L2 | L3 | Zdvih
S | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2047.0304080 | C | ocel | tmavošedá RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 7,07 € | | | K2047.0315100 | C | ocel | tmavošedá RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,58 € | | | K2047.0326120 | C | ocel | tmavošedá RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 8,10 € | | | K2047.0338160 | C | ocel | tmavošedá RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,61 € | | | K2047.0304081 | C | ocel | tmavošedá RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 7,07 € | | | K2047.0315101 | C | ocel | tmavošedá RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,58 € | | | K2047.0326121 | C | ocel | tmavošedá RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 8,10 € | | | K2047.0338161 | C | ocel | tmavošedá RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,61 € | | | K2047.030408084 | C | ocel | bezpečnostní červená RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 7,07 € | | | K2047.031510084 | C | ocel | bezpečnostní červená RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,58 € | | | K2047.032612084 | C | ocel | bezpečnostní červená RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 8,10 € | | | K2047.033816084 | C | ocel | bezpečnostní červená RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,61 € | | | K2047.030408184 | C | ocel | bezpečnostní červená RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 7,07 € | | | K2047.031510184 | C | ocel | bezpečnostní červená RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 7,58 € | | | K2047.032612184 | C | ocel | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 8,10 € | | | K2047.033816184 | C | ocel | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 8,61 € | | | K2047.1304080 | C | nerezová ocel | tmavošedá RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,49 € | | | K2047.1315100 | C | nerezová ocel | tmavošedá RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 9,06 € | | | K2047.1326120 | C | nerezová ocel | tmavošedá RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,63 € | | | K2047.1338160 | C | nerezová ocel | tmavošedá RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,21 € | | | K2047.1304081 | C | nerezová ocel | tmavošedá RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,49 € | | | K2047.1315101 | C | nerezová ocel | tmavošedá RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 9,06 € | | | K2047.1326121 | C | nerezová ocel | tmavošedá RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,63 € | | | K2047.1338161 | C | nerezová ocel | tmavošedá RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,21 € | | | K2047.130408084 | C | nerezová ocel | bezpečnostní červená RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,49 € | | | K2047.131510084 | C | nerezová ocel | bezpečnostní červená RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 9,06 € | | | K2047.132612084 | C | nerezová ocel | bezpečnostní červená RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,63 € | | | K2047.133816084 | C | nerezová ocel | bezpečnostní červená RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,21 € | | | K2047.130408184 | C | nerezová ocel | bezpečnostní červená RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 1 | 6 | 12 | 2 | | | 8,49 € | | | K2047.131510184 | C | nerezová ocel | bezpečnostní červená RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 1,3 | 6 | 12 | 7 | | | 9,06 € | | | K2047.132612184 | C | nerezová ocel | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 1,8 | 8 | 15 | 15 | | | 9,63 € | | | K2047.133816184 | C | nerezová ocel | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 2,3 | 8 | 19 | 20 | | | 10,21 € | |
|
Aretační čepy z oceli nebo nerezové oceli s plastovým úchytem s očkem, provedení D |
více informací |
| Objednací číslo | Provedení | Materiál
základní
těleso | Barva
komponenty | D | D1 | A | B | L | L1 | L2 | L3 | Zdvih
S | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2047.0404080 | D | ocel | tmavošedá RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,16 € | | | K2047.0415100 | D | ocel | tmavošedá RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,69 € | | | K2047.0426120 | D | ocel | tmavošedá RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,20 € | | | K2047.0438160 | D | ocel | tmavošedá RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,72 € | | | K2047.0404081 | D | ocel | tmavošedá RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,16 € | | | K2047.0415101 | D | ocel | tmavošedá RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,69 € | | | K2047.0426121 | D | ocel | tmavošedá RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,20 € | | | K2047.0438161 | D | ocel | tmavošedá RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,72 € | | | K2047.040408084 | D | ocel | bezpečnostní červená RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,16 € | | | K2047.041510084 | D | ocel | bezpečnostní červená RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,69 € | | | K2047.042612084 | D | ocel | bezpečnostní červená RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,20 € | | | K2047.043816084 | D | ocel | bezpečnostní červená RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,72 € | | | K2047.040408184 | D | ocel | bezpečnostní červená RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 7,16 € | | | K2047.041510184 | D | ocel | bezpečnostní červená RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 7,69 € | | | K2047.042612184 | D | ocel | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 8,20 € | | | K2047.043816184 | D | ocel | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 8,72 € | | | K2047.1404080 | D | nerezová ocel | tmavošedá RAL 7021 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,61 € | | | K2047.1415100 | D | nerezová ocel | tmavošedá RAL 7021 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,18 € | | | K2047.1426120 | D | nerezová ocel | tmavošedá RAL 7021 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,75 € | | | K2047.1438160 | D | nerezová ocel | tmavošedá RAL 7021 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,31 € | | | K2047.1404081 | D | nerezová ocel | tmavošedá RAL 7021 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,61 € | | | K2047.1415101 | D | nerezová ocel | tmavošedá RAL 7021 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,18 € | | | K2047.1426121 | D | nerezová ocel | tmavošedá RAL 7021 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,75 € | | | K2047.1438161 | D | nerezová ocel | tmavošedá RAL 7021 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,31 € | | | K2047.140408084 | D | nerezová ocel | bezpečnostní červená RAL 3020 | 4 | M8 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,61 € | | | K2047.141510084 | D | nerezová ocel | bezpečnostní červená RAL 3020 | 5 | M10 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,18 € | | | K2047.142612084 | D | nerezová ocel | bezpečnostní červená RAL 3020 | 6 | M12 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,75 € | | | K2047.143816084 | D | nerezová ocel | bezpečnostní červená RAL 3020 | 8 | M16 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,31 € | | | K2047.140408184 | D | nerezová ocel | bezpečnostní červená RAL 3020 | 4 | M8x1 | 20 | 5,3 | 44,5 | 15 | 23,8 | 13 | 4 | 8 | 13 | 1 | 6 | 12 | 2 | | | 8,61 € | | | K2047.141510184 | D | nerezová ocel | bezpečnostní červená RAL 3020 | 5 | M10x1 | 25 | 6,7 | 52,2 | 17 | 28,5 | 15 | 5 | 10 | 17 | 1,3 | 6 | 12 | 7 | | | 9,18 € | | | K2047.142612184 | D | nerezová ocel | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 30 | 8 | 61,7 | 20 | 34 | 17 | 6 | 12 | 19 | 1,8 | 8 | 15 | 15 | | | 9,75 € | | | K2047.143816184 | D | nerezová ocel | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 40 | 10,7 | 81 | 26 | 45,3 | 23 | 8 | 16 | 24 | 2,3 | 8 | 19 | 20 | | | 10,31 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
