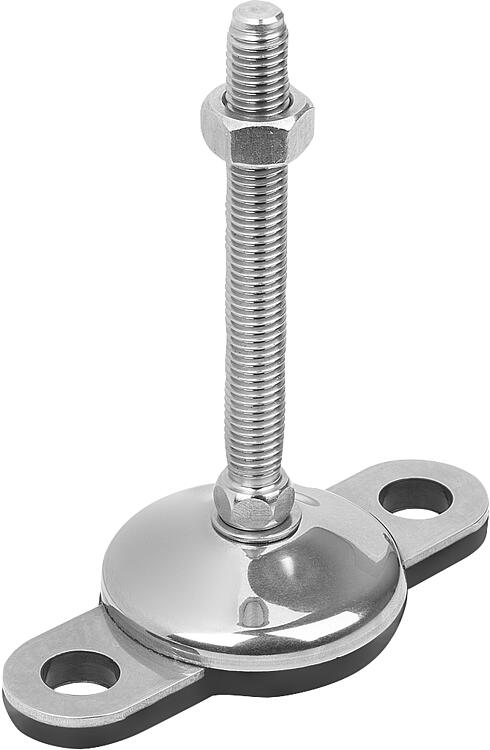

K0739_EStavěcí nohy z oceli nebo nerezové oceli, provedení E |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Kruhová základna pro nožky, závitové vřeteno z oceli nebo nerezu.
Gumová podložka (NBR) 80 Shore.Provedení: Kruhová základna pro nožky a rektifikační šroub z oceli, pozinkováno.
Kruhové základny pro nohy, z nerezové oceli, leštěné.
Závitová vřetena z nerezové oceli, bez povrchové úpravy.
Pryžová dosedací plocha navulkanizovaná, černá.
Upozornění:Stavěcí nožky z oceli nebo z nerezové oceli s otočně uloženým závitovým vřetenem a s pryžovou dosedací plochou. Masivní pryžová dosedací plocha je díky vulkanizaci pevně spojena s plechovou kruhovou základnou. Pryžová dosedací plocha má vynikající přilnavost k povrchu. Izoluje zvuky šířící se hmotou a ztěžuje přenos chvění a rázů na podlahu.
Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na kruhovou základnu uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny.
U nožek z nerezové oceli je otvor klíče od velikosti vřetene M16 proveden jako dvojhran.
Dodáváno s vhodnou maticí.Na vyžádání:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

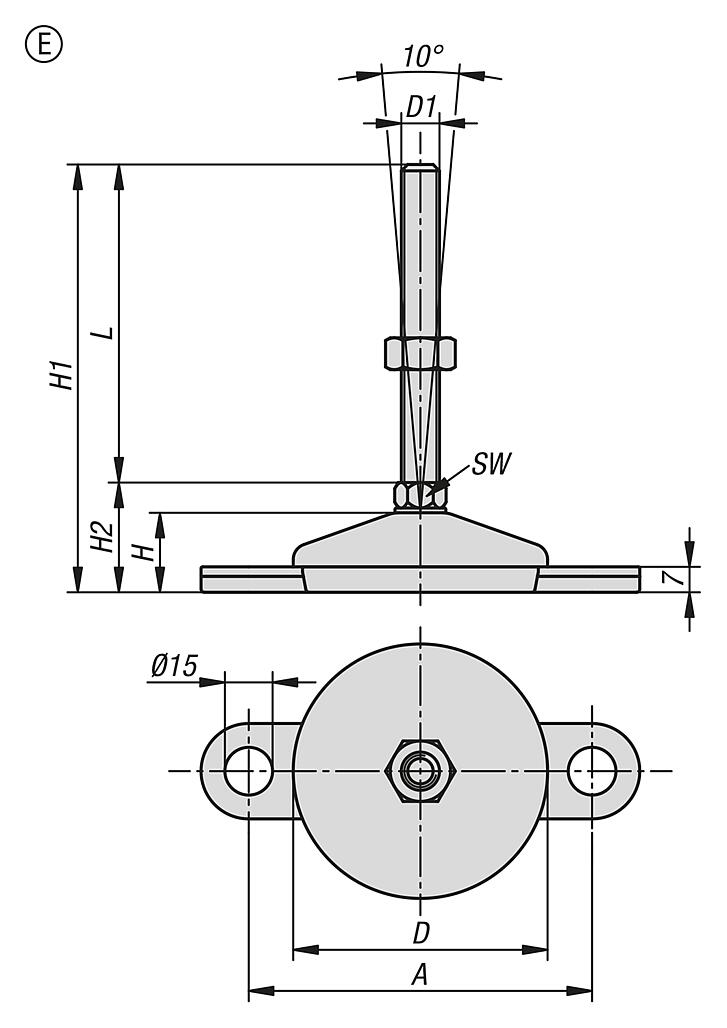

| Objednací číslo | Provedení | Materiál
základní
těleso | D | D1 | H | H1 | H2 | SW | L | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| K0739.5206010X100 | E | nerezová ocel | 60 | M10 | 22 | 132 | 32 | 14 | 100 | 7 |  | | 19,48 € | | | K0739.5206010X125 | E | nerezová ocel | 60 | M10 | 22 | 157 | 32 | 14 | 125 | 7 | | | 20,16 € | | | K0739.5206010X50 | E | nerezová ocel | 60 | M10 | 22 | 82 | 32 | 14 | 50 | 7 | | | 18,19 € | | | K0739.5206010X75 | E | nerezová ocel | 60 | M10 | 22 | 107 | 32 | 14 | 75 | 7 | | | 18,85 € | | | K0739.5206012X100 | E | nerezová ocel | 60 | M12 | 22 | 132 | 32 | 14 | 100 | 7 | | | 19,48 € | | | K0739.5206012X125 | E | nerezová ocel | 60 | M12 | 22 | 157 | 32 | 14 | 125 | 7 | | | 20,16 € | | | K0739.5206012X50 | E | nerezová ocel | 60 | M12 | 22 | 82 | 32 | 14 | 50 | 7 | | | 18,19 € | | | K0739.5206012X75 | E | nerezová ocel | 60 | M12 | 22 | 107 | 32 | 14 | 75 | 7 | | | 18,85 € | | | K0739.5206014X100 | E | nerezová ocel | 60 | M14 | 22 | 132 | 32 | 14 | 100 | 7 | | | 19,48 € | | | K0739.5206014X125 | E | nerezová ocel | 60 | M14 | 22 | 157 | 32 | 14 | 125 | 7 | | | 20,16 € | | | K0739.5206014X150 | E | nerezová ocel | 60 | M14 | 22 | 182 | 32 | 14 | 150 | 7 | | | 20,79 € | | | K0739.5206014X175 | E | nerezová ocel | 60 | M14 | 22 | 207 | 32 | 14 | 175 | 7 | | | 21,40 € | | | K0739.5206014X75 | E | nerezová ocel | 60 | M14 | 22 | 107 | 32 | 14 | 75 | 7 | | | 18,85 € | | | K0739.5206016X100 | E | nerezová ocel | 60 | M16 | 22 | 135 | 35 | 13 | 100 | 7 | | | 18,08 € | | | K0739.5206016X125 | E | nerezová ocel | 60 | M16 | 22 | 160 | 35 | 13 | 125 | 7 | | | 18,71 € | | | K0739.5206016X150 | E | nerezová ocel | 60 | M16 | 22 | 185 | 35 | 13 | 150 | 7 | | | 19,12 € | | | K0739.5206016X175 | E | nerezová ocel | 60 | M16 | 22 | 210 | 35 | 13 | 175 | 7 | | | 20,69 € | | | K0739.5206016X200 | E | nerezová ocel | 60 | M16 | 22 | 235 | 35 | 13 | 200 | 7 | | | 20,37 € | | | K0739.5206016X75 | E | nerezová ocel | 60 | M16 | 22 | 110 | 35 | 13 | 75 | 7 | | | 18,41 € | | | K0739.5206020X100 | E | nerezová ocel | 60 | M20 | 22 | 135 | 35 | 17 | 100 | 7 | | | 18,88 € | | | K0739.5206020X125 | E | nerezová ocel | 60 | M20 | 22 | 160 | 35 | 17 | 125 | 7 | | | 20,33 € | | | K0739.5206020X150 | E | nerezová ocel | 60 | M20 | 22 | 185 | 35 | 17 | 150 | 7 | | | 22,96 € | | | K0739.5206020X175 | E | nerezová ocel | 60 | M20 | 22 | 210 | 35 | 17 | 175 | 7 | | | 23,36 € | | | K0739.5206020X200 | E | nerezová ocel | 60 | M20 | 22 | 235 | 35 | 17 | 200 | 7 | | | 26,13 € | | | K0739.5206020X225 | E | nerezová ocel | 60 | M20 | 22 | 260 | 35 | 17 | 225 | 7 | | | 27,69 € | | | K0739.5206020X250 | E | nerezová ocel | 60 | M20 | 22 | 285 | 35 | 17 | 250 | 7 | | | 29,28 € | | | K0739.5206020X75 | E | nerezová ocel | 60 | M20 | 22 | 110 | 35 | 17 | 75 | 7 | | | 18,22 € | | | K0739.5208010X100 | E | nerezová ocel | 80 | M10 | 25 | 135 | 35 | 14 | 100 | 10 | | | 21,30 € | | | K0739.5208010X125 | E | nerezová ocel | 80 | M10 | 25 | 160 | 35 | 14 | 125 | 10 | | | 21,93 € | | | K0739.5208010X50 | E | nerezová ocel | 80 | M10 | 25 | 85 | 35 | 14 | 50 | 10 | | | 20,02 € | | | K0739.5208010X75 | E | nerezová ocel | 80 | M10 | 25 | 110 | 35 | 14 | 75 | 10 | | | 20,66 € | | | K0739.5208012X100 | E | nerezová ocel | 80 | M12 | 25 | 135 | 35 | 14 | 100 | 10 | | | 21,30 € | | | K0739.5208012X125 | E | nerezová ocel | 80 | M12 | 25 | 160 | 35 | 14 | 125 | 10 | | | 21,93 € | | | K0739.5208012X50 | E | nerezová ocel | 80 | M12 | 25 | 85 | 35 | 14 | 50 | 10 | | | 20,02 € | | | K0739.5208012X75 | E | nerezová ocel | 80 | M12 | 25 | 110 | 35 | 14 | 75 | 10 | | | 20,66 € | | | K0739.5208014X100 | E | nerezová ocel | 80 | M14 | 25 | 135 | 35 | 14 | 100 | 10 | | | 21,30 € | | | K0739.5208014X125 | E | nerezová ocel | 80 | M14 | 25 | 160 | 35 | 14 | 125 | 10 | | | 21,93 € | | | K0739.5208014X150 | E | nerezová ocel | 80 | M14 | 25 | 185 | 35 | 14 | 150 | 10 | | | 22,55 € | | | K0739.5208014X175 | E | nerezová ocel | 80 | M14 | 25 | 210 | 35 | 14 | 175 | 10 | | | 23,21 € | | | K0739.5208014X75 | E | nerezová ocel | 80 | M14 | 25 | 110 | 35 | 14 | 75 | 10 | | | 20,66 € | | | K0739.5208016X100 | E | nerezová ocel | 80 | M16 | 25 | 138 | 38 | 13 | 100 | 10 | | | 21,91 € | | | K0739.5208016X125 | E | nerezová ocel | 80 | M16 | 25 | 163 | 38 | 13 | 125 | 10 | | | 22,55 € | | | K0739.5208016X150 | E | nerezová ocel | 80 | M16 | 25 | 188 | 38 | 13 | 150 | 10 | | | 23,19 € | | | K0739.5208016X175 | E | nerezová ocel | 80 | M16 | 25 | 213 | 38 | 13 | 175 | 10 | | | 24,11 € | | | K0739.5208016X200 | E | nerezová ocel | 80 | M16 | 25 | 238 | 38 | 13 | 200 | 10 | | | 25,94 € | | | K0739.5208016X75 | E | nerezová ocel | 80 | M16 | 25 | 113 | 38 | 13 | 75 | 10 | | | 20,22 € | | | K0739.5208020X100 | E | nerezová ocel | 80 | M20 | 25 | 138 | 38 | 17 | 100 | 10 | | | 24,11 € | | | K0739.5208020X125 | E | nerezová ocel | 80 | M20 | 25 | 163 | 38 | 17 | 125 | 10 | | | 24,90 € | | | K0739.5208020X150 | E | nerezová ocel | 80 | M20 | 25 | 188 | 38 | 17 | 150 | 10 | | | 25,85 € | | | K0739.5208020X175 | E | nerezová ocel | 80 | M20 | 25 | 213 | 38 | 17 | 175 | 10 | | | 27,50 € | | | K0739.5208020X200 | E | nerezová ocel | 80 | M20 | 25 | 238 | 38 | 17 | 200 | 10 | | | 27,67 € | | | K0739.5208020X225 | E | nerezová ocel | 80 | M20 | 25 | 263 | 38 | 17 | 225 | 10 | | | 29,26 € | | | K0739.5208020X250 | E | nerezová ocel | 80 | M20 | 25 | 288 | 38 | 17 | 250 | 10 | | | 32,45 € | | | K0739.5208020X75 | E | nerezová ocel | 80 | M20 | 25 | 113 | 38 | 17 | 75 | 10 | | | 22,55 € | | | K0739.5208024X100 | E | nerezová ocel | 80 | M24 | 25 | 140 | 40 | 20 | 100 | 10 | | | 27,27 € | | | K0739.5208024X125 | E | nerezová ocel | 80 | M24 | 25 | 165 | 40 | 20 | 125 | 10 | | | 28,63 € | | | K0739.5208024X150 | E | nerezová ocel | 80 | M24 | 25 | 190 | 40 | 20 | 150 | 10 | | | 29,96 € | | | K0739.5208024X175 | E | nerezová ocel | 80 | M24 | 25 | 215 | 40 | 20 | 175 | 10 | | | 31,31 € | | | K0739.5208024X200 | E | nerezová ocel | 80 | M24 | 25 | 240 | 40 | 20 | 200 | 10 | | | 32,66 € | | | K0739.5208024X225 | E | nerezová ocel | 80 | M24 | 25 | 265 | 40 | 20 | 225 | 10 | | | 34,02 € | | | K0739.5208024X250 | E | nerezová ocel | 80 | M24 | 25 | 290 | 40 | 20 | 250 | 10 | | | 35,44 € | | | K0739.5208024X75 | E | nerezová ocel | 80 | M24 | 25 | 115 | 40 | 20 | 75 | 10 | | | 25,93 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
