      - Stavěcí nohy z oceli nebo nerezové oceli provedení C

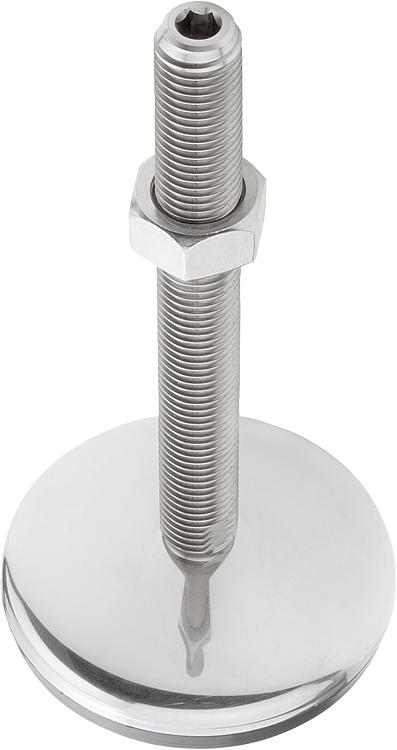

Popis zboží/obrázky produktu

PopisMateriál:Kruhová základna pro nožky, závitové vřeteno z oceli nebo nerezu.
Gumová podložka (NBR) 80 Shore.Provedení: Kruhová základna pro nožky a rektifikační šroub z oceli, pozinkováno.
Kruhové základny pro nohy, z nerezové oceli, leštěné.
Závitová vřetena z nerezové oceli, bez povrchové úpravy.
Pryžová dosedací plocha navulkanizovaná, černá.

Upozornění:Stavěcí nožky z oceli nebo z nerezové oceli s otočně uloženým závitovým vřetenem a s pryžovou dosedací plochou. Masivní pryžová dosedací plocha je díky vulkanizaci pevně spojena s plechovou kruhovou základnou. Pryžová dosedací plocha má vynikající přilnavost k povrchu. Izoluje zvuky šířící se hmotou a ztěžuje přenos chvění a rázů na podlahu.

Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na kruhovou základnu uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny.

U nožek z nerezové oceli je otvor klíče od velikosti vřetene M16 proveden jako dvojhran.

Dodáváno s vhodnou maticí.Na vyžádání:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0739_C Stavěcí nohy z oceli nebo nerezové oceli provedení C

136 kB

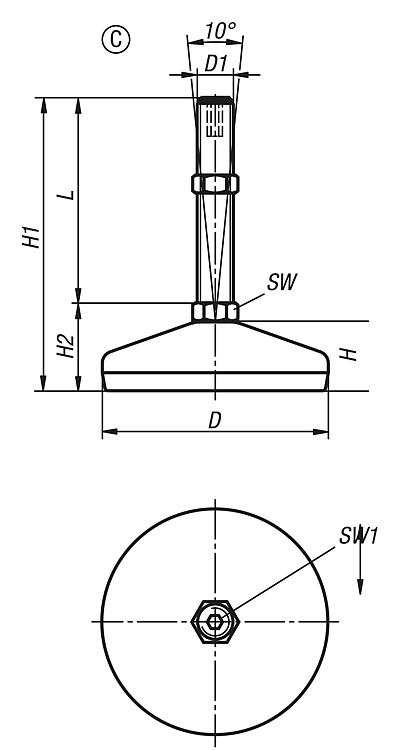

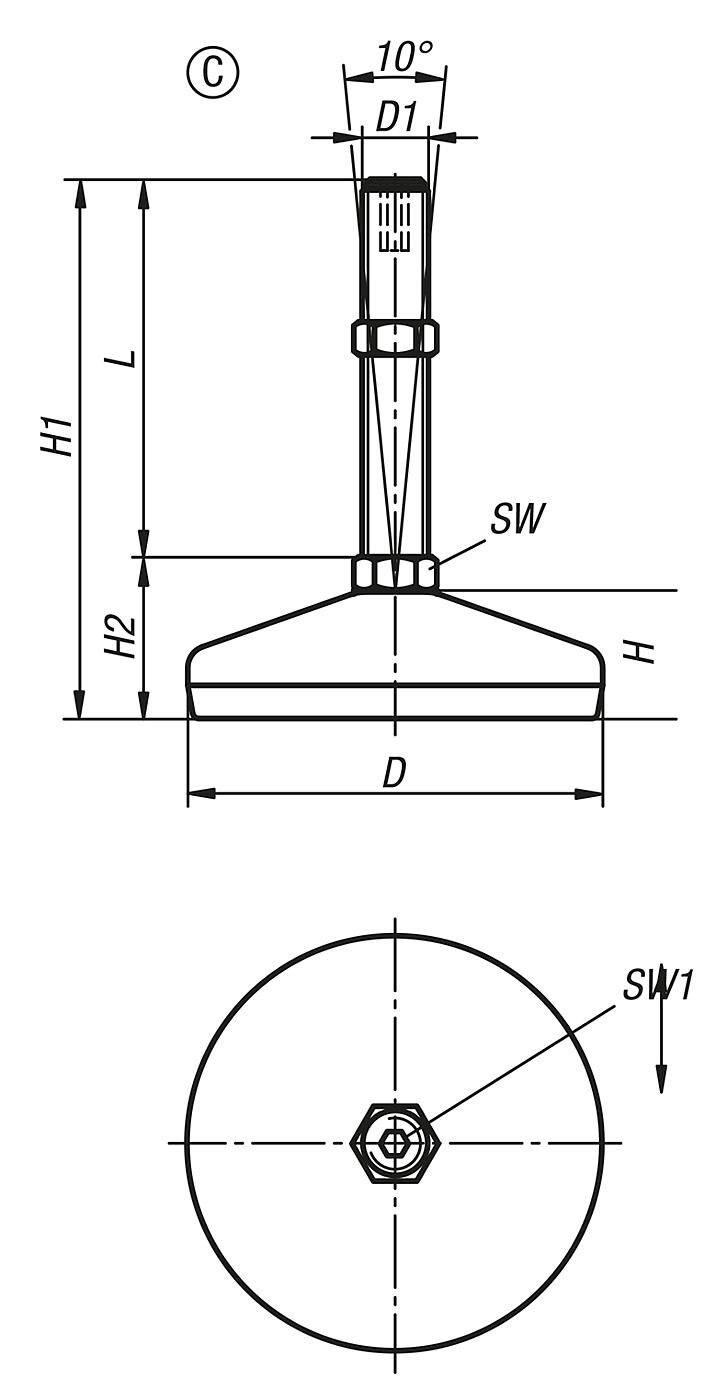

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	D1	H	H1	H2	SW	SW1	L	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K0739.3105010X50	C	ocel	50	M10	19	79	29	14	5	50	4	10,35 €
K0739.3105012X50	C	ocel	50	M12	19	79	29	14	6	50	4	10,35 €
K0739.3105012X100	C	ocel	50	M12	19	129	29	14	6	100	4	10,90 €
K0739.3105016X75	C	ocel	50	M16	19	104	29	16	8	75	4	12,08 €
K0739.3105016X100	C	ocel	50	M16	19	129	29	16	8	100	4	12,35 €
K0739.3105016X150	C	ocel	50	M16	19	179	29	16	8	150	4	13,93 €
K0739.3106010X50	C	ocel	60	M10	22	82	32	14	5	50	7	11,62 €
K0739.3106012X50	C	ocel	60	M12	22	82	32	14	6	50	7	11,62 €
K0739.3106012X100	C	ocel	60	M12	22	132	32	14	6	100	7	12,56 €
K0739.3106016X75	C	ocel	60	M16	22	108	33	16	8	75	7	13,62 €
K0739.3106016X100	C	ocel	60	M16	22	133	33	16	8	100	7	13,87 €
K0739.3106016X150	C	ocel	60	M16	22	183	33	16	8	150	7	15,28 €
K0739.3108016X100	C	ocel	80	M16	25	135	35	16	8	100	10	14,09 €
K0739.3108016X150	C	ocel	80	M16	25	185	35	16	8	150	10	15,35 €
K0739.3108020X75	C	ocel	80	M20	25	111	36	20	10	75	10	14,56 €
K0739.3110020X100	C	ocel	100	M20	28	138,5	38,5	20	10	100	15	16,48 €
K0739.3110020X150	C	ocel	100	M20	28	188,5	38,5	20	10	150	15	17,99 €
K0739.3110024X200	C	ocel	100	M24	28	238,5	38,5	24	10	200	15	22,80 €
K0739.3112020X100	C	ocel	120	M20	32	142,5	42,5	20	10	100	30	24,72 €
K0739.3112020X150	C	ocel	120	M20	32	192,5	42,5	20	10	150	30	25,73 €
K0739.3112020X200	C	ocel	120	M20	32	242,5	42,5	20	10	200	30	27,17 €
K0739.3112024X100	C	ocel	120	M24	32	142,5	42,5	24	10	100	30	26,53 €
K0739.3112024X150	C	ocel	120	M24	32	192,5	42,5	24	10	150	30	28,40 €
K0739.3112024X200	C	ocel	120	M24	32	242,5	42,5	24	10	200	30	30,44 €
K0739.3112030X100	C	ocel	120	M30	32	143,5	43,5	30	10	100	30	29,83 €
K0739.3112030X150	C	ocel	120	M30	32	193,5	43,5	30	10	150	30	31,00 €
K0739.3112030X200	C	ocel	120	M30	32	243,5	43,5	30	10	200	30	34,85 €
K0739.3205010X50	C	nerezová ocel	50	M10	19	79	29	14	5	50	4	12,22 €
K0739.3205012X50	C	nerezová ocel	50	M12	19	79	29	14	6	50	4	12,22 €
K0739.3205012X100	C	nerezová ocel	50	M12	19	129	29	14	6	100	4	13,37 €
K0739.3205016X75	C	nerezová ocel	50	M16	19	104	29	13	8	75	4	14,42 €
K0739.3205016X100	C	nerezová ocel	50	M16	19	129	29	13	8	100	4	14,87 €
K0739.3205016X150	C	nerezová ocel	50	M16	19	179	29	13	8	150	4	16,02 €
K0739.3205016X200	C	nerezová ocel	50	M16	19	229	29	13	8	200	4	17,34 €
K0739.3206010X50	C	nerezová ocel	60	M10	22	82	32	14	5	50	7	15,61 €
K0739.3206012X50	C	nerezová ocel	60	M12	22	82	32	14	6	50	7	15,61 €
K0739.3206012X100	C	nerezová ocel	60	M12	22	132	32	14	6	100	7	16,80 €
K0739.3206016X75	C	nerezová ocel	60	M16	22	108	33	13	8	75	7	15,77 €
K0739.3206016X100	C	nerezová ocel	60	M16	22	133	33	13	8	100	7	16,31 €
K0739.3206016X150	C	nerezová ocel	60	M16	22	183	33	13	8	150	7	17,31 €
K0739.3206016X200	C	nerezová ocel	60	M16	22	233	33	13	8	200	7	18,52 €
K0739.3208016X75	C	nerezová ocel	80	M16	25	110	35	13	8	75	10	26,00 €
K0739.3208016X100	C	nerezová ocel	80	M16	25	135	35	13	8	100	10	27,09 €
K0739.3208016X125	C	nerezová ocel	80	M16	25	160	35	13	8	125	10	27,82 €
K0739.3208016X150	C	nerezová ocel	80	M16	25	185	35	13	8	150	10	28,58 €
K0739.3208016X175	C	nerezová ocel	80	M16	25	210	35	13	8	175	10	29,67 €
K0739.3208020X75	C	nerezová ocel	80	M20	25	113	38	17	10	75	10	28,50 €
K0739.3208020X200	C	nerezová ocel	80	M20	25	238	38	17	10	200	10	34,86 €
K0739.3210020X150	C	nerezová ocel	100	M20	30	193	43	17	10	150	15	36,48 €
K0739.3212020X100	C	nerezová ocel	120	M20	32	143	43	17	10	100	30	48,14 €
K0739.3212020X150	C	nerezová ocel	120	M20	32	194	44	17	10	150	30	50,11 €
K0739.3212020X200	C	nerezová ocel	120	M20	32	244	44	17	10	200	30	52,60 €
K0739.3212024X100	C	nerezová ocel	120	M24	32	145	45	20	10	100	30	52,20 €
K0739.3212024X150	C	nerezová ocel	120	M24	32	195	45	20	10	150	30	55,69 €
K0739.3212024X200	C	nerezová ocel	120	M24	32	245	45	20	10	200	30	58,60 €
K0739.3212030X100	C	nerezová ocel	120	M30	32	147	47	26	10	100	30	57,31 €
K0739.3212030X150	C	nerezová ocel	120	M30	32	197	47	26	10	150	30	62,85 €
K0739.3212030X200	C	nerezová ocel	120	M30	32	247	47	26	10	200	30	67,65 €
