K2201Kloubové šrouby z oceli a nerezové oceli |
zpět |
|
Popis zboží/obrázky produktu |
|
|

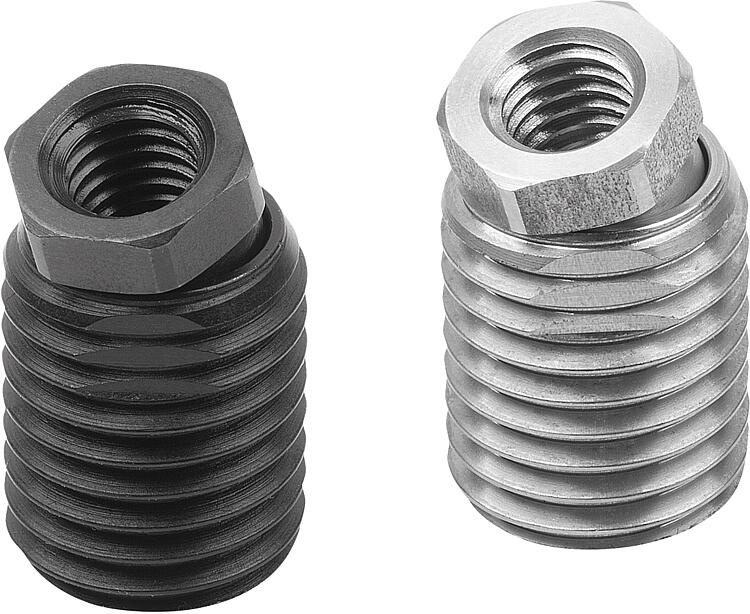

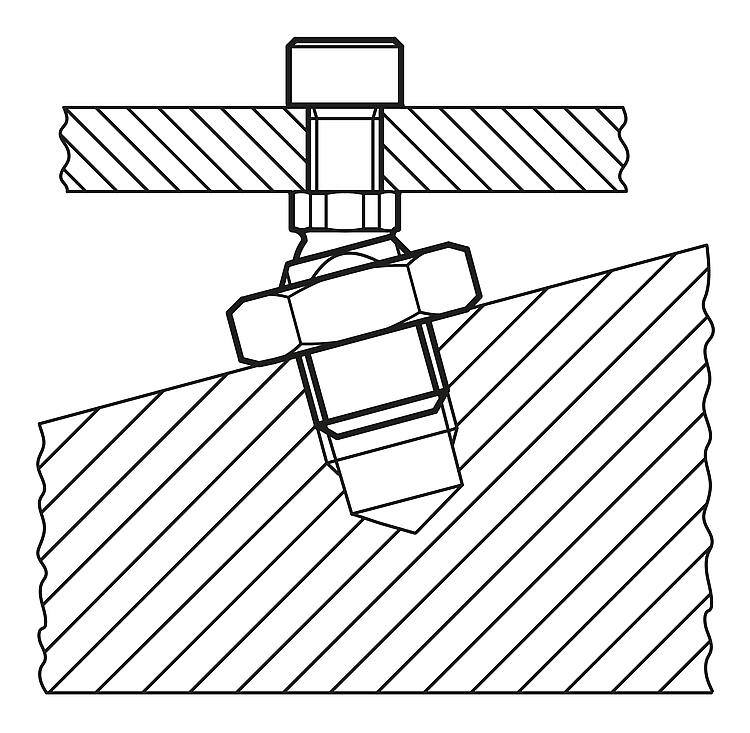

PopisPopis výrobku:Kloubové šrouby slouží jako flexibilně nastavitelný spojovací prvek pro vyrovnání úhlů a vzdáleností.
Například jako základový prvek na strojích nebo pouzdrech.Materiál:Provedení: Zušlechtěná ocel, kaleno a brynýrováno.
Automatová ocel kalená a brynýrovaná.
Nerezová ocel, bez povrchové úpravy.Upozornění:Kloubové šrouby smí být vystaveny pouze tlaku.
Stanovená statická zatížitelnost vyplývá z materiálu použitého pro kuličkový prvek a představuje statickou sílu v axiálním směru.
Uživatel musí vzít v úvahu ohybová a vzpěrná napětí vznikající při použití.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

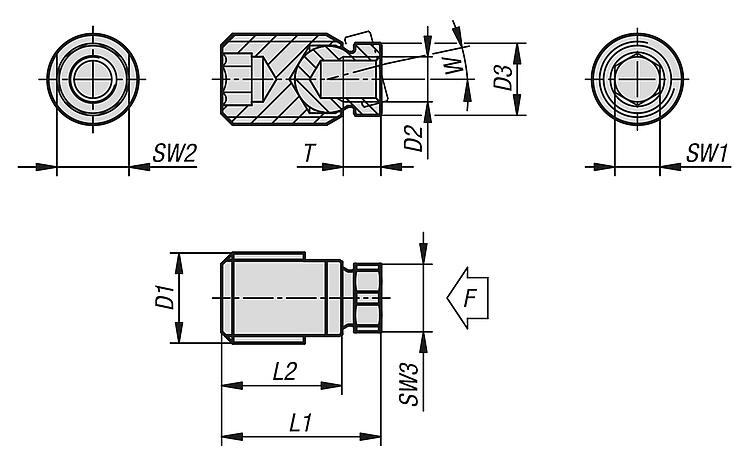

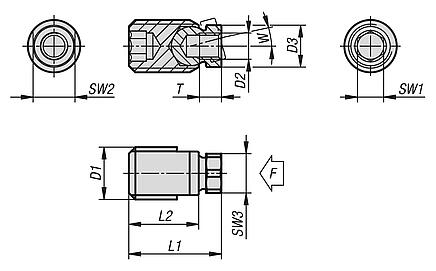

Objednací číslo
| Materiál
základní
těleso | D1=Závit | D2=Závit | D3 | Zatížitelnost
max. kN (jen při
statickém zatížení) | L1 | L2 | SW1 | SW2 | SW3 | T | W=Otočný úhelník | CAD | Přís. | Cena | Objednat |
|---|
| K2201.1005 | ocel | M10 | M5 | 7,8 | 6 | 18,9 | 14 | 5 | 9 | 7 | 5 | 10° |  | | 9,68 € | | | K2201.1206 | ocel | M12 | M6 | 9,6 | 8,5 | 21,2 | 16 | 6 | 10 | 9 | 5 | 15° | | | 10,89 € | | | K2201.1608 | ocel | M16 | M8 | 13,2 | 15 | 26 | 20 | 8 | 14 | 12 | 7 | 15° | | | 12,65 € | | | K2201.2410 | ocel | M24 | M10 | 20 | 21 | 40 | 30 | 12 | 20 | 19 | 9 | 15° | | | 16,06 € | | | K2201.2412 | ocel | M24 | M12 | 20 | 31 | 40 | 30 | 12 | 20 | 19 | 11 | 15° | | | 20,90 € | | | K2201.3016 | ocel | M30x2 | M16 | 27,7 | 58 | 45,5 | 36 | 12 | 27 | 24 | 14 | 15° | | | 30,25 € | | | K2201.3820 | ocel | M38x2 | M20 | 34,6 | 91 | 54,5 | 40 | 17 | 32 | 30 | 18 | 15° | | | 34,10 € | | | K2201.11005 | nerezová ocel | M10 | M5 | 7,8 | 2,6 | 18,9 | 14 | 5 | 9 | 7 | 5 | 10° | | | 10,65 € | | | K2201.11206 | nerezová ocel | M12 | M6 | 9,6 | 4 | 21,2 | 16 | 6 | 10 | 9 | 5 | 15° | | | 11,98 € | | | K2201.11608 | nerezová ocel | M16 | M8 | 13,2 | 7 | 26 | 20 | 8 | 14 | 12 | 7 | 15° | | | 13,92 € | | | K2201.12410 | nerezová ocel | M24 | M10 | 20 | 11 | 40 | 30 | 12 | 20 | 19 | 9 | 15° | | | 17,55 € | | | K2201.12412 | nerezová ocel | M24 | M12 | 20 | 16 | 40 | 30 | 12 | 20 | 19 | 11 | 15° | | | 22,99 € | | | K2201.13016 | nerezová ocel | M30x2 | M16 | 27,7 | 30 | 45,5 | 36 | 12 | 27 | 24 | 14 | 15° | | | 36,30 € | | | K2201.13820 | nerezová ocel | M38x2 | M20 | 34,6 | 46 | 54,5 | 40 | 17 | 32 | 30 | 18 | 15° | | | 40,92 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
