K0395Kruhové základny s kloubem |
zpět |
|
|
PopisMateriál:Provedení A,G: Tlačná kruhová základna ze zušlechtěné oceli, kulový prvek z automatové oceli.
Provedení B: Nerezová ocel.
Provedení C: Tlačná kruhová základna z POM, kulový prvek z automatové oceli.
Provedení D: Tlačná kruhová základna z POM, kulový prvek z nerezové oceli.
Protiskluzová destička z termoplastického elastomeru.Provedení: Provedení A: Kulový prvek cementovaný a kalený, brynýrovaný.
Provedení G: Kulový prvek cementovaný a kalený, brynýrovaný s protiskluzovou destičkou.
Provedení B: Bez povrchové úpravy.
Provedení C: Kulový prvek cementovaný a kalený, brynýrovaný.
Provedení D: Kulový prvek bez povrchové úpravy.Upozornění:Protiskluzová deska absorbuje vibrace a zabraňuje skluzu kruhové základny s kloubem.
Zatížitelnost uvedená v tabulce je doporučením, do jaké permanentní statické zátěže by se kruhové základny s kloubem měly používat.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

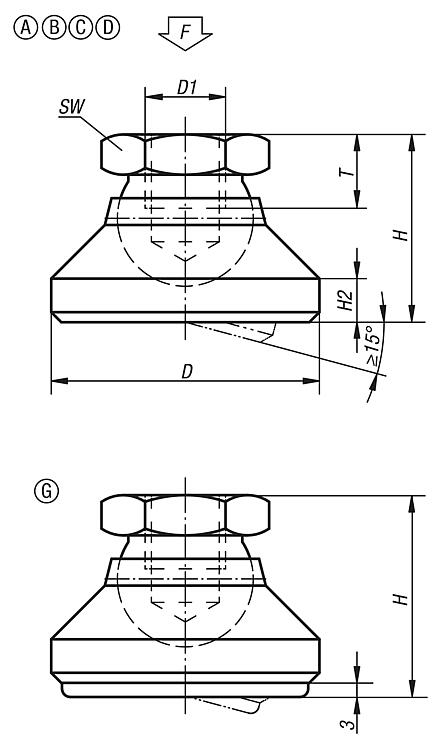

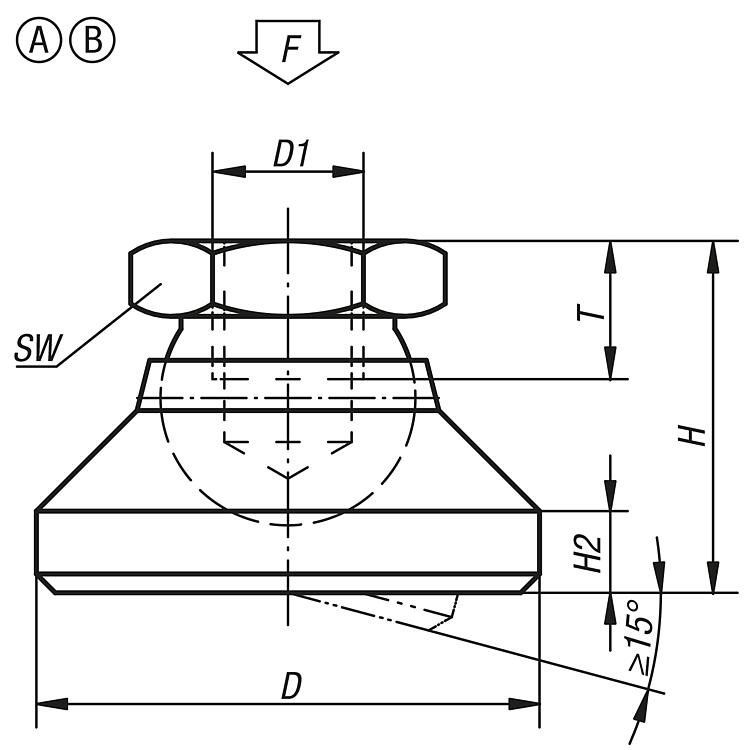

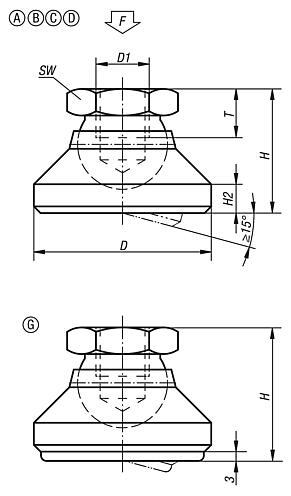

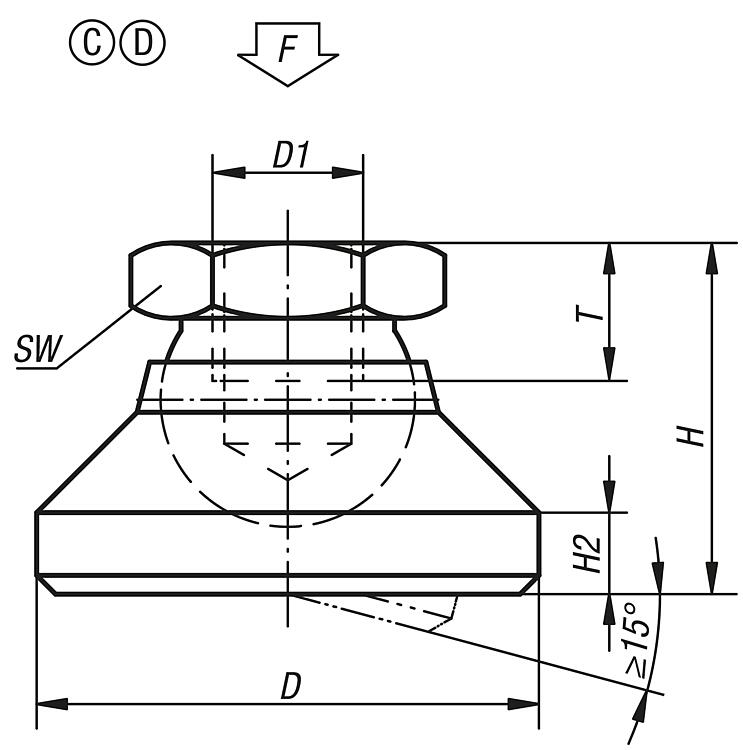

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | D | D1 | H | H2 | T | SW | Zatížitelnost
max. kN | CAD | Přís. | Cena | Objednat |
|---|
| K0395.106 | A | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 10 |  |  | 7,40 € | | | K0395.108 | A | 25 | M8 | 18 | 4 | 9 | 13 | 18 | | | 7,96 € | | | K0395.110 | A | 32 | M10 | 22 | 5 | 10 | 17 | 20 | | | 9,39 € | | | K0395.112 | A | 40 | M12 | 26 | 6 | 12 | 19 | 35 | | | 10,82 € | | | K0395.116 | A | 50 | M16 | 32 | 7 | 14 | 24 | 45 | | | 12,89 € | | | K0395.120 | A | 60 | M20 | 42 | 8 | 18 | 30 | 55 | | | 17,04 € | | | K0395.306 | B | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 10 | | | 8,70 € | | | K0395.308 | B | 25 | M8 | 18 | 4 | 9 | 13 | 18 | | | 9,32 € | | | K0395.310 | B | 32 | M10 | 22 | 5 | 10 | 17 | 20 | | | 11,01 € | | | K0395.312 | B | 40 | M12 | 26 | 6 | 12 | 19 | 35 | | | 13,50 € | | | K0395.316 | B | 50 | M16 | 32 | 7 | 14 | 24 | 45 | | | 18,08 € | | | K0395.320 | B | 60 | M20 | 42 | 8 | 18 | 30 | 55 | | | 19,56 € | |
|
| Objednací číslo | Provedení | D | D1 | H | H2 | T | SW | Zatížitelnost
max. kN | CAD | Přís. | Cena | Objednat |
|---|
| K0395.506 | C | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 4 | | | 7,23 € | | | K0395.508 | C | 25 | M8 | 18 | 4 | 9 | 13 | 7 | | | 7,66 € | | | K0395.510 | C | 32 | M10 | 22 | 5 | 10 | 17 | 10 | | | 9,01 € | | | K0395.512 | C | 40 | M12 | 26 | 6 | 12 | 19 | 18 | | | 10,09 € | | | K0395.516 | C | 50 | M16 | 32 | 7 | 14 | 24 | 20 | | | 11,89 € | | | K0395.520 | C | 60 | M20 | 42 | 8 | 18 | 30 | 22 | | | 17,11 € | | | K0395.206 | D | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 4 | | | 8,02 € | | | K0395.208 | D | 25 | M8 | 18 | 4 | 9 | 13 | 7 | | | 8,44 € | | | K0395.210 | D | 32 | M10 | 22 | 5 | 10 | 17 | 10 | | | 9,88 € | | | K0395.212 | D | 40 | M12 | 26 | 6 | 12 | 19 | 18 | | | 10,98 € | | | K0395.216 | D | 50 | M16 | 32 | 7 | 14 | 24 | 20 | | | 13,64 € | | | K0395.220 | D | 60 | M20 | 42 | 8 | 18 | 30 | 22 | | | 20,01 € | |
|
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
