K1303

Stavitelné nožky v Hygienic DESIGN

zpět

Produkty
- Ovládací prvky | normované díly
  - Stavitelné nožky
    - Stavitelné nožky v Hygienic DESIGN

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Kruhová základna a závitové vřeteno z nerezové oceli 1.4301.
Pryžová dosedací plocha (NBR) 85 Shore +/-5, s certifikací FDA.
Pryžové těsnění se silikonem, s certifikací FDA.Provedení: Kruhové základny, leštěné do vysokého lesku
Závitové vřeteno bez povrchové úpravy
Pryžová dosedací plocha, černá.
Pryžové těsnění, modré.Upozornění:Certifikováno podle standardu 3-A Sanitary.

Vysoká kvalita povrchu a dvojnásobné utěsnění závitu a speciální těsnění na kloubu vřetene stavěcí nohy stroje zabraňuje přilnutí nečistot a snižuje doby čištění na minimum.

Noha stroje se dodává s logem 3-A.Použití:Noha stroje je vhodná speciálně pro stroje, zařízení a přístroje v potravinářském průmyslu, pivovarech, mlékárnách, nápojovém a farmaceutickém průmyslu.Příslušenství:

Těsnicí podložka a podložka K1491 Hygienic USIT^®.

Šestihranná uzavřená matice s nákružkem K1493.

Kryt závitu K1821.

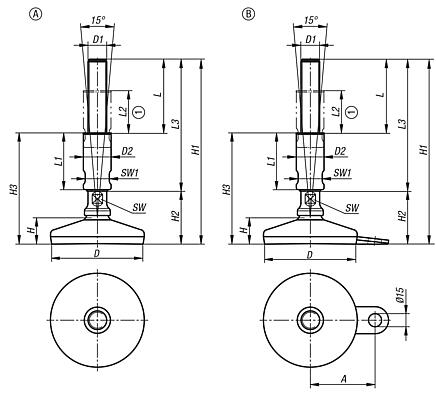

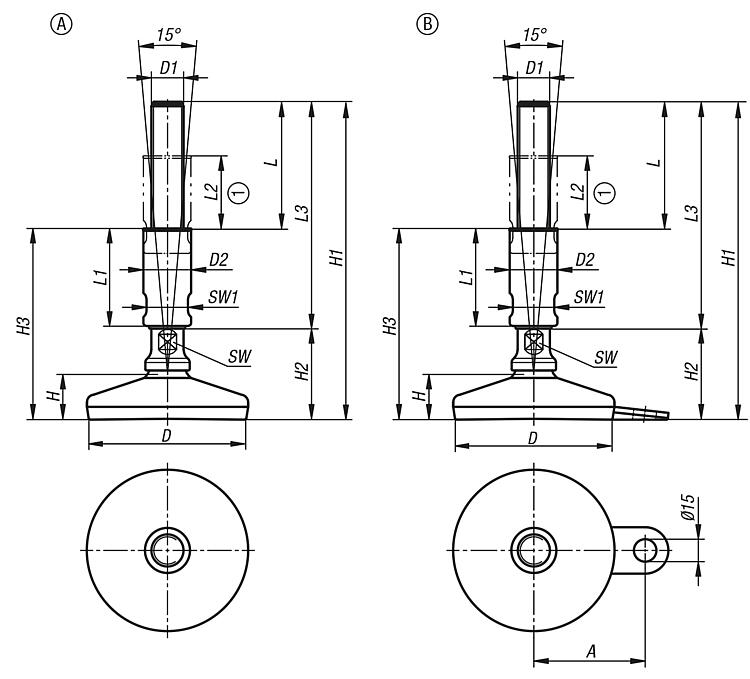

Odkaz na výkres:

1) rozsah nastavení

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1303 Stavitelné nožky v Hygienic DESIGN

288 kB

KIPP-3-A-Zertifikat-2025

165 kB

Návod k montáži pro stavitelné nožky Hygienic

839 kB

Návod k čištění a údržbě pro stavitelné nožky Hygienic

268 kB

Výkresy (celkový přehled)

Stavitelné nožky v Hygienic DESIGN, provedení A

více informací

Výkresy

Stavitelné nožky v Hygienic DESIGN, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K1303.106012X140	A	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	68,06 €
K1303.106012X190	A	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	82,30 €
K1303.106016X140	A	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	68,06 €
K1303.106016X190	A	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	82,47 €
K1303.108016X140	A	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	70,72 €
K1303.108016X190	A	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	84,91 €
K1303.108020X140	A	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	74,26 €
K1303.108020X190	A	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	85,67 €
K1303.108024X140	A	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	80,74 €
K1303.108024X190	A	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	91,53 €
K1303.110016X140	A	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	74,13 €
K1303.110016X190	A	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	88,29 €
K1303.110020X140	A	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	77,65 €
K1303.110020X190	A	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	89,07 €
K1303.110024X140	A	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	84,12 €
K1303.110024X190	A	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	94,92 €
K1303.112016X140	A	120	M16	24	32	200	60	121	79	60	45	140	13	20	30	83,97 €
K1303.112016X190	A	120	M16	24	32	250	60	146	104	85	70	190	13	20	30	98,14 €
K1303.112020X140	A	120	M20	30	32	200	60	121	79	60	45	140	17	26	30	87,53 €
K1303.112020X190	A	120	M20	30	32	250	60	146	104	85	70	190	17	26	30	98,93 €
K1303.112024X140	A	120	M24	35	32	200	60	121	79	60	45	140	20	30	30	94,00 €
K1303.112024X190	A	120	M24	35	32	250	60	146	104	85	70	190	20	30	30	104,78 €

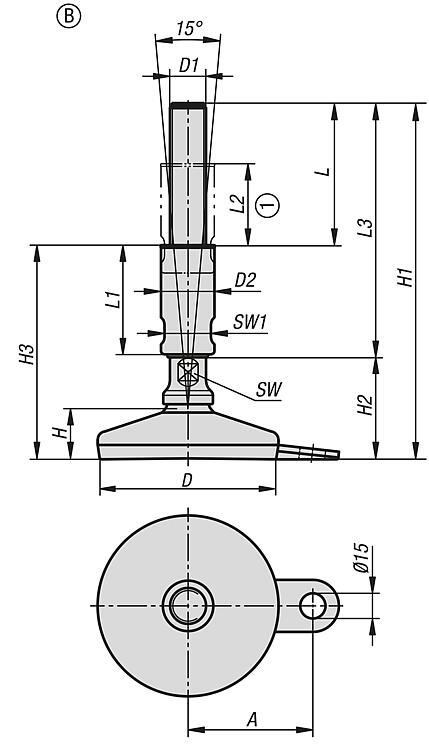

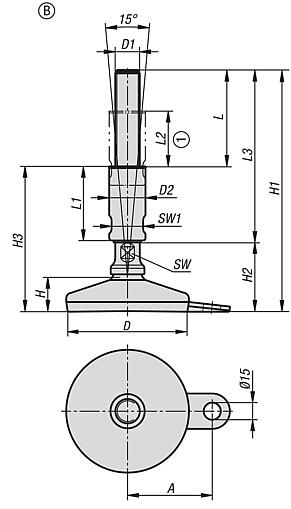

Stavitelné nožky v Hygienic DESIGN, provedení B

více informací

Výkresy

Stavitelné nožky v Hygienic DESIGN, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	A	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	SW	SW1	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K1303.206012X140	B	45	60	M12	24	23	191	51	112	79	60	45	140	13	20	10	72,16 €
K1303.206012X190	B	45	60	M12	24	23	241	51	137	104	85	70	190	13	20	10	86,36 €
K1303.206016X140	B	45	60	M16	24	23	191	51	112	79	60	45	140	13	20	10	72,16 €
K1303.206016X190	B	45	60	M16	24	23	241	51	137	104	85	70	190	13	20	10	86,53 €
K1303.208016X140	B	54	80	M16	24	25	193	53	114	79	60	45	140	13	20	20	74,13 €
K1303.208016X190	B	54	80	M16	24	25	243	53	139	104	85	70	190	13	20	20	88,29 €
K1303.208020X140	B	54	80	M20	30	25	193	53	114	79	60	45	140	17	26	20	77,65 €
K1303.208020X190	B	54	80	M20	30	25	243	53	139	104	85	70	190	17	26	20	89,07 €
K1303.208024X140	B	54	80	M24	35	25	193	53	114	79	60	45	140	20	30	20	84,12 €
K1303.208024X190	B	54	80	M24	35	25	243	53	139	104	85	70	190	20	30	20	94,92 €
K1303.210016X140	B	69	100	M16	24	28	196	56	117	79	60	45	140	13	20	25	78,43 €
K1303.210016X190	B	69	100	M16	24	28	246	56	142	104	85	70	190	13	20	25	92,60 €
K1303.210020X140	B	69	100	M20	30	28	196	56	117	79	60	45	140	17	26	25	81,96 €
K1303.210020X190	B	69	100	M20	30	28	246	56	142	104	85	70	190	17	26	25	93,38 €
K1303.210024X140	B	69	100	M24	35	28	196	56	117	79	60	45	140	20	30	25	88,44 €
K1303.210024X190	B	69	100	M24	35	28	246	56	142	104	85	70	190	20	30	25	99,22 €
