K0678

Stavitelné nožky

Produkty
- Ovládací prvky | normované díly
  - Stavitelné nožky
    - Stavitelné nožky

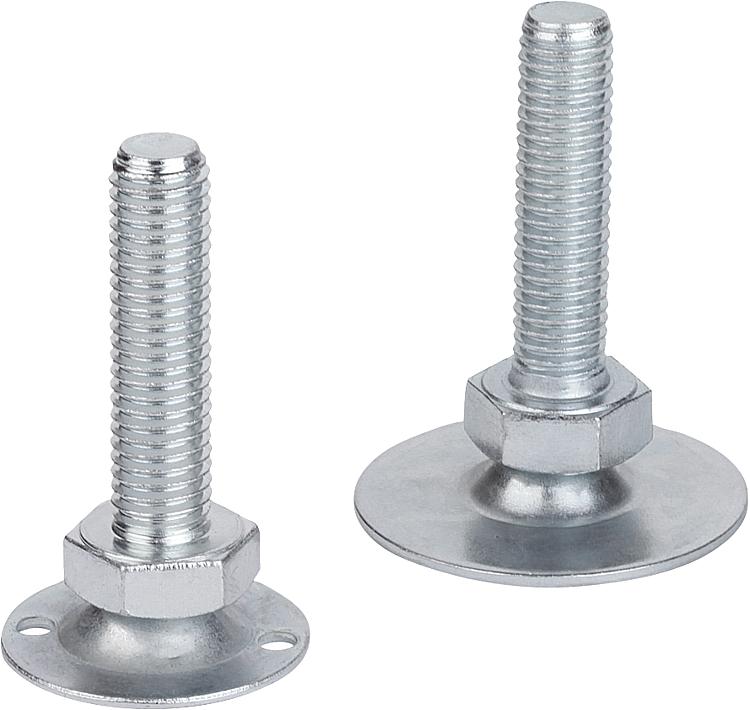

Popis zboží/obrázky produktu

PopisMateriál:Kruhová základna pro nožky a závitové vřeteno z oceli.Provedení: Kruhová základna pro nožky a závitové vřeteno pozinkováno.Upozornění:Rektifikační šroub je s kruhovou základnou slisován
otočně.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0678 Stavitelné nožky

200 kB

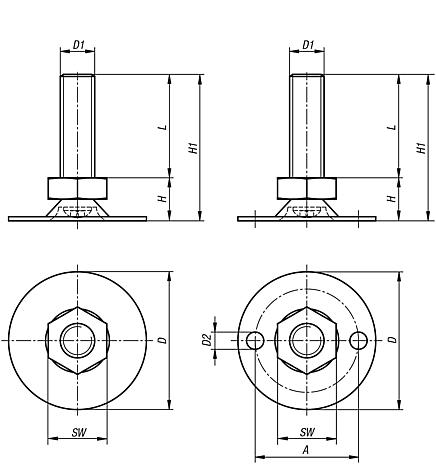

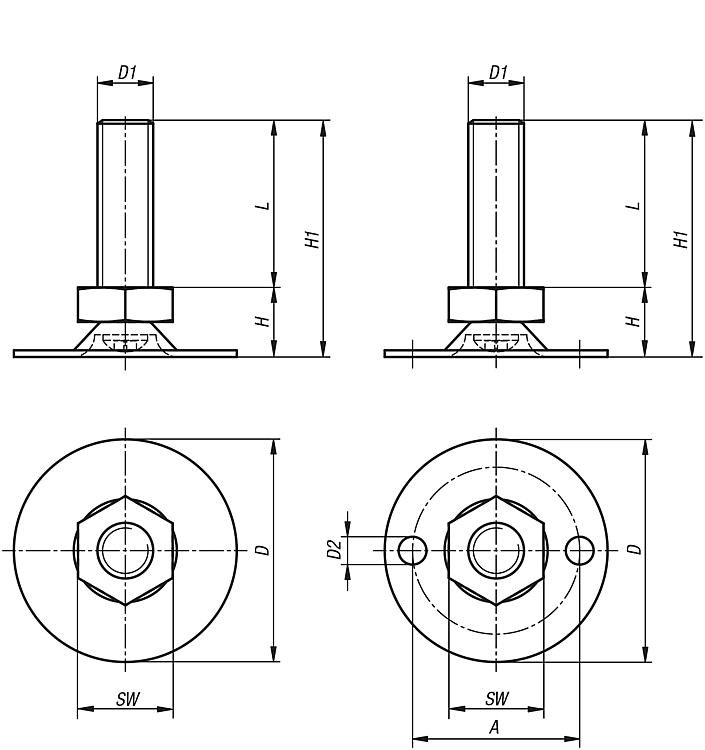

Výkresy (celkový přehled)

Stavitelné nožky bez otvoru

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	D	D1	H	H1	L	SW	Cena
K0678.03008X016	bez otvoru	30	M8	11	27	16	13	0,68 €
K0678.03008X020	bez otvoru	30	M8	11	31	20	13	0,69 €
K0678.03008X030	bez otvoru	30	M8	11	41	30	13	0,74 €
K0678.03008X040	bez otvoru	30	M8	11	51	40	13	0,78 €
K0678.03008X050	bez otvoru	30	M8	11	61	50	13	0,81 €
K0678.03010X016	bez otvoru	30	M10	12,5	28,5	16	17	0,78 €
K0678.03010X020	bez otvoru	30	M10	12,5	32,5	20	17	0,80 €
K0678.03010X030	bez otvoru	30	M10	12,5	42,5	30	17	0,81 €
K0678.03010X040	bez otvoru	30	M10	12,5	52,5	40	17	0,90 €
K0678.03010X050	bez otvoru	30	M10	12,5	62,5	50	17	0,92 €
K0678.03010X060	bez otvoru	30	M10	12,5	72,5	60	17	0,95 €
K0678.04008X016	bez otvoru	40	M8	11	27	16	13	0,81 €
K0678.04008X020	bez otvoru	40	M8	11	31	20	13	0,85 €
K0678.04008X030	bez otvoru	40	M8	11	41	30	13	0,88 €
K0678.04008X040	bez otvoru	40	M8	11	51	40	13	0,90 €
K0678.04008X050	bez otvoru	40	M8	11	61	50	13	0,92 €
K0678.04010X016	bez otvoru	40	M10	11	27	16	17	0,91 €
K0678.04010X020	bez otvoru	40	M10	11	31	20	17	0,91 €
K0678.04010X030	bez otvoru	40	M10	11	41	30	17	0,94 €
K0678.04010X040	bez otvoru	40	M10	11	51	40	17	0,98 €
K0678.04010X050	bez otvoru	40	M10	11	61	50	17	1,03 €
K0678.04010X060	bez otvoru	40	M10	11	71	60	17	1,05 €
K0678.05008X016	bez otvoru	50	M8	12,5	28,5	16	13	0,99 €
K0678.05008X020	bez otvoru	50	M8	12,5	32,5	20	13	1,00 €
K0678.05008X030	bez otvoru	50	M8	12,5	42,5	30	13	1,05 €
K0678.05008X040	bez otvoru	50	M8	12,5	52,5	40	13	1,07 €
K0678.05008X050	bez otvoru	50	M8	12,5	62,5	50	13	1,09 €
K0678.05010X016	bez otvoru	50	M10	14	30	16	17	1,07 €
K0678.05010X020	bez otvoru	50	M10	14	34	20	17	1,08 €
K0678.05010X030	bez otvoru	50	M10	14	44	30	17	1,09 €
K0678.05010X040	bez otvoru	50	M10	14	54	40	17	1,14 €
K0678.05010X050	bez otvoru	50	M10	14	64	50	17	1,20 €
K0678.05010X060	bez otvoru	50	M10	14	74	60	17	1,23 €
K0678.06008X016	bez otvoru	60	M8	13,5	29,5	16	13	1,43 €
K0678.06008X020	bez otvoru	60	M8	13,5	33,5	20	13	1,44 €
K0678.06008X030	bez otvoru	60	M8	13,5	43,5	30	13	1,46 €
K0678.06008X040	bez otvoru	60	M8	13,5	53,5	40	13	1,50 €
K0678.06008X050	bez otvoru	60	M8	13,5	63,5	50	13	1,54 €
K0678.06010X016	bez otvoru	60	M10	15	31	16	17	1,50 €
K0678.06010X020	bez otvoru	60	M10	15	35	20	17	1,53 €
K0678.06010X030	bez otvoru	60	M10	15	45	30	17	1,55 €
K0678.06010X040	bez otvoru	60	M10	15	55	40	17	1,61 €
K0678.06010X050	bez otvoru	60	M10	15	65	50	17	1,63 €
K0678.06010X060	bez otvoru	60	M10	15	75	60	17	1,66 €

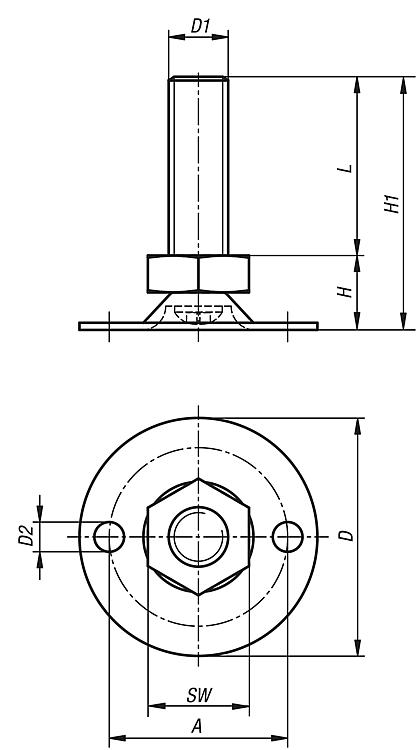

Stavitelné nožky s otvorem

více informací

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	A	D	D1	D2	H	H1	L	SW	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K0678.13008X016	s průchozím otvorem	24,3	30	M8	4	11	27	16	13	2,5	0,68 €
K0678.13008X020	s průchozím otvorem	24,3	30	M8	4	11	31	20	13	2,5	0,69 €
K0678.13008X030	s průchozím otvorem	24,3	30	M8	4	11	41	30	13	2,5	0,74 €
K0678.13008X040	s průchozím otvorem	24,3	30	M8	4	11	51	40	13	2,5	0,78 €
K0678.13008X050	s průchozím otvorem	24,3	30	M8	4	11	61	50	13	2,5	0,81 €
K0678.13010X016	s průchozím otvorem	24,3	30	M10	4	12,5	28,5	16	17	3,5	0,78 €
K0678.13010X020	s průchozím otvorem	24,3	30	M10	4	12,5	32,5	20	17	3,5	0,80 €
K0678.13010X030	s průchozím otvorem	24,3	30	M10	4	12,5	42,5	30	17	3,5	0,81 €
K0678.13010X040	s průchozím otvorem	24,3	30	M10	4	12,5	52,5	40	17	3,5	0,90 €
K0678.13010X050	s průchozím otvorem	24,3	30	M10	4	12,5	62,5	50	17	3,5	0,92 €
K0678.13010X060	s průchozím otvorem	24,3	30	M10	4	12,5	72,5	60	17	3,5	0,95 €
K0678.14008X016	s průchozím otvorem	30	40	M8	5	11	27	16	13	2,5	0,81 €
K0678.14008X020	s průchozím otvorem	30	40	M8	5	11	31	20	13	2,5	0,85 €
K0678.14008X030	s průchozím otvorem	30	40	M8	5	11	41	30	13	2,5	0,88 €
K0678.14008X040	s průchozím otvorem	30	40	M8	5	11	51	40	13	2,5	0,90 €
K0678.14008X050	s průchozím otvorem	30	40	M8	5	11	61	50	13	2,5	0,92 €
K0678.14010X016	s průchozím otvorem	30	40	M10	5	11	27	16	17	3,5	0,90 €
K0678.14010X020	s průchozím otvorem	30	40	M10	5	11	31	20	17	3,5	0,91 €
K0678.14010X030	s průchozím otvorem	30	40	M10	5	11	41	30	17	3,5	0,94 €
K0678.14010X040	s průchozím otvorem	30	40	M10	5	11	51	40	17	3,5	0,98 €
K0678.14010X050	s průchozím otvorem	30	40	M10	5	11	61	50	17	3,5	1,03 €
K0678.14010X060	s průchozím otvorem	30	40	M10	5	11	71	60	17	3,5	1,05 €
K0678.15008X016	s průchozím otvorem	35	50	M8	5,5	12,5	28,5	16	13	2,5	0,99 €
K0678.15008X020	s průchozím otvorem	35	50	M8	5,5	12,5	32,5	20	13	2,5	1,00 €
K0678.15008X030	s průchozím otvorem	35	50	M8	5,5	12,5	42,5	30	13	2,5	1,05 €
K0678.15008X040	s průchozím otvorem	35	50	M8	5,5	12,5	52,5	40	13	2,5	1,07 €
K0678.15008X050	s průchozím otvorem	35	50	M8	5,5	12,5	62,5	50	13	2,5	1,09 €
K0678.15010X016	s průchozím otvorem	35	50	M10	5,5	14	30	16	17	3,5	1,07 €
K0678.15010X020	s průchozím otvorem	35	50	M10	5,5	14	34	20	17	3,5	1,08 €
K0678.15010X030	s průchozím otvorem	35	50	M10	5,5	14	44	30	17	3,5	1,09 €
K0678.15010X040	s průchozím otvorem	35	50	M10	5,5	14	54	40	17	3,5	1,14 €
K0678.15010X050	s průchozím otvorem	35	50	M10	5,5	14	64	50	17	3,5	1,20 €
K0678.15010X060	s průchozím otvorem	35	50	M10	5,5	14	74	60	17	3,5	1,23 €
K0678.16008X016	s průchozím otvorem	46	60	M8	5,5	13,5	29,5	16	13	2,5	1,43 €
K0678.16008X020	s průchozím otvorem	46	60	M8	5,5	13,5	33,5	20	13	2,5	1,44 €
K0678.16008X030	s průchozím otvorem	46	60	M8	5,5	13,5	43,5	30	13	2,5	1,46 €
K0678.16008X040	s průchozím otvorem	46	60	M8	5,5	13,5	53,5	40	13	2,5	1,50 €
K0678.16008X050	s průchozím otvorem	46	60	M8	5,5	13,5	63,5	50	13	2,5	1,54 €
K0678.16010X016	s průchozím otvorem	46	60	M10	5,5	15	31	16	17	3,5	1,50 €
K0678.16010X020	s průchozím otvorem	46	60	M10	5,5	15	35	20	17	3,5	1,53 €
K0678.16010X030	s průchozím otvorem	46	60	M10	5,5	15	45	30	17	3,5	1,55 €
K0678.16010X040	s průchozím otvorem	46	60	M10	5,5	15	55	40	17	3,5	1,61 €
K0678.16010X050	s průchozím otvorem	46	60	M10	5,5	15	65	50	17	3,5	1,63 €
K0678.16010X060	s průchozím otvorem	46	60	M10	5,5	15	75	60	17	3,5	1,66 €
