Zátky se závitem z plastu pro čtyřhranné trubky

zpět

Produkty
- Ovládací prvky | normované díly
  - Stavitelné nožky
    - Zátky se závitem z plastu pro čtyřhranné trubky

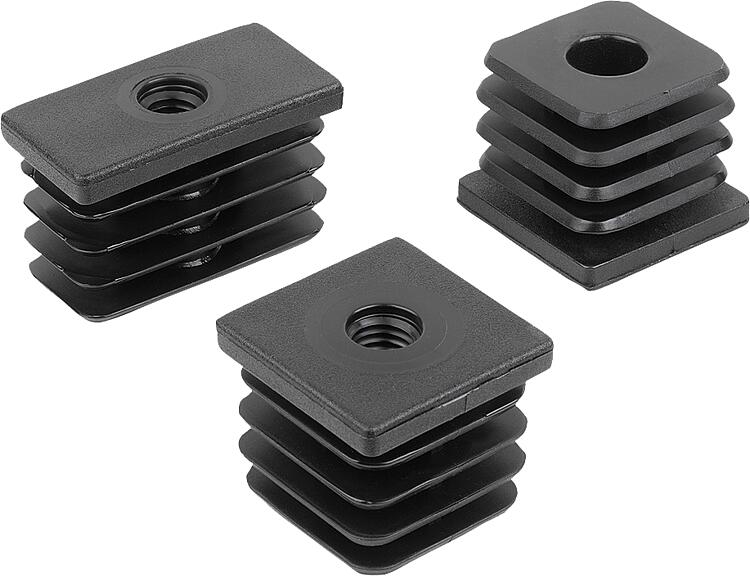

Popis zboží/obrázky produktu

PopisMateriál:Základní těleso z polyamidu.Provedení: Základní těleso, černé.Upozornění:Zátky se závitem se používají pro snadné upevnění stavěcích a kloubových nožek do trubek.Montáž:Montáž je možné provést ručním zatlačním zátky nebo šetrným zatlučením kladívkem.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2031 Zátky se závitem z plastu pro čtyřhranné trubky

242 kB

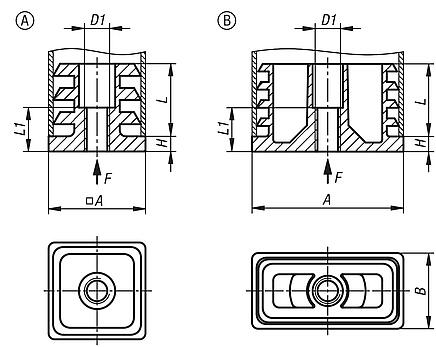

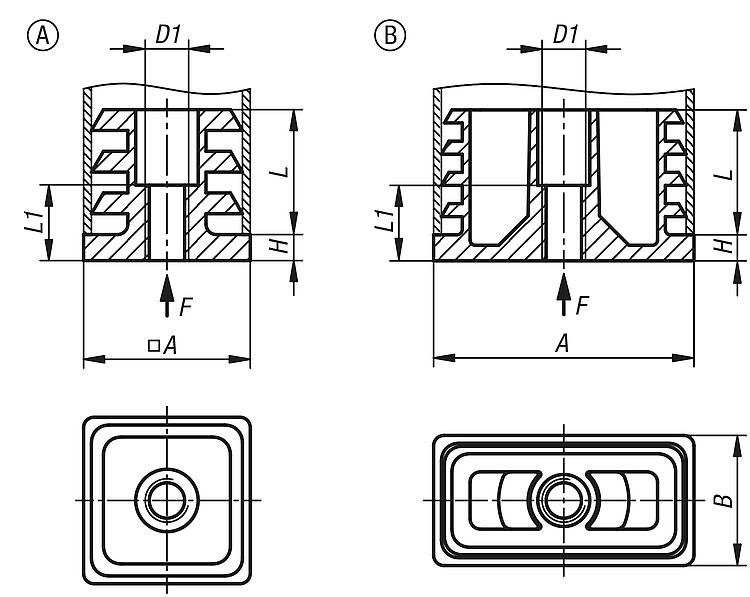

Výkresy (celkový přehled)

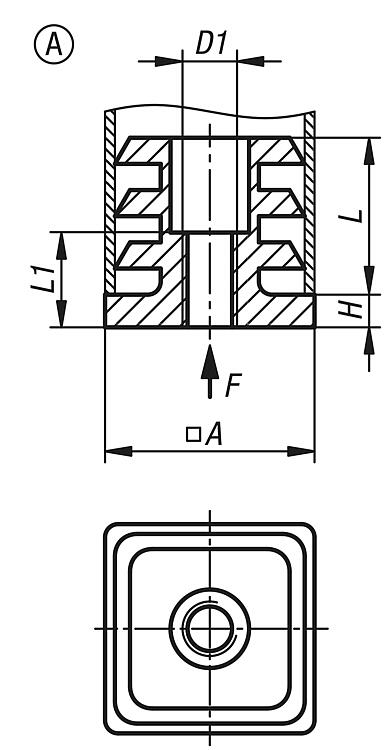

Zátky se závitem z plastu pro čtyřhranné trubky, provedení A, čtvercové

více informací

Výkresy

Zátky se závitem z plastu pro čtyřhranné trubky, provedení A, čtvercové

Výběr/filtr zboží

Objednací číslo	Provedení	Typ provedení	A	D1	H	L	L1	Zatížitelnost max. kN (jen při statickém zatížení)	Vhodné pro	Cena
K2031.2020081520	A	kvadratický	20	M8	5	16,5	14,5	2	20x20x1,5-2	0,46 €
K2031.2222081520	A	kvadratický	22	M8	5	16,5	14,5	2	22x22x1,5-2	0,47 €
K2031.2525081520	A	kvadratický	25	M8	5	16,5	14,5	2	25x25x1,5-2	0,55 €
K2031.3030081520	A	kvadratický	30	M8	5	16,5	14,5	2	30x30x1,5-2	0,68 €
K2031.3030082530	A	kvadratický	30	M8	5	16,5	14,5	2	30x30x2,5-3	0,81 €
K2031.3232081520	A	kvadratický	32	M8	5	24	14,5	2	32x32x1,5-2	1,08 €
K2031.3434081520	A	kvadratický	34	M8	5	24	14,5	2	34x34x1,5-2	1,16 €
K2031.3535081520	A	kvadratický	35	M8	5	24	14,5	2	35x35x1,5-2	1,18 €
K2031.3838081520	A	kvadratický	38	M8	5	24	14,5	2	38x38x1,5-2	1,74 €
K2031.4040081520	A	kvadratický	40	M8	5	24	14,5	2	40x40x1,5-2	1,90 €
K2031.4040082530	A	kvadratický	40	M8	5	24	14,5	2	40x40x2,5-3	2,04 €
K2031.4545081520	A	kvadratický	45	M8	5	24	14,5	2	45x45x1,5-2	2,42 €
K2031.5050081520	A	kvadratický	50	M8	5	24	14,5	2	50x50x1,5-2	2,48 €
K2031.5050082530	A	kvadratický	50	M8	5	24	14,5	2	50x50x2,5-3	2,60 €
K2031.2020101520	A	kvadratický	20	M10	5	16,5	14,5	2	20x20x1,5-2	0,46 €
K2031.2222101520	A	kvadratický	22	M10	5	16,5	14,5	2	22x22x1,5-2	0,47 €
K2031.2525101520	A	kvadratický	25	M10	5	16,5	14,5	2	25x25x1,5-2	0,55 €
K2031.3030101520	A	kvadratický	30	M10	5	16,5	14,5	2	30x30x1,5-2	0,68 €
K2031.3030102530	A	kvadratický	30	M10	5	16,5	14,5	2	30x30x2,5-3	0,80 €
K2031.3232101520	A	kvadratický	32	M10	5	24	14,5	2	32x32x1,5-2	1,03 €
K2031.3434101520	A	kvadratický	34	M10	5	24	14,5	2	34x34x1,5-2	1,12 €
K2031.3535101520	A	kvadratický	35	M10	5	24	14,5	2	35x35x1,5-2	1,16 €
K2031.3838101520	A	kvadratický	38	M10	5	24	14,5	2	38x38x1,5-2	1,74 €
K2031.4040101520	A	kvadratický	40	M10	5	24	14,5	2	40x40x1,5-2	1,89 €
K2031.4040102530	A	kvadratický	40	M10	5	24	14,5	2	40x40x2,5-3	2,02 €
K2031.4545101520	A	kvadratický	45	M10	5	24	14,5	2	45x45x1,5-2	2,39 €
K2031.5050101520	A	kvadratický	50	M10	5	24	14,5	2	50x50x1,5-2	2,46 €
K2031.5050102530	A	kvadratický	50	M10	5	24	14,5	2	50x50x2,5-3	2,54 €
K2031.2525121520	A	kvadratický	25	M12	5	16,5	14,5	2	25x25x1,5-2	0,55 €
K2031.3030121520	A	kvadratický	30	M12	5	16,5	14,5	2	30x30x1,5-2	0,68 €
K2031.3030122530	A	kvadratický	30	M12	5	16,5	14,5	2	30x30x2,5-3	0,78 €
K2031.3232121520	A	kvadratický	32	M12	5	24	14,5	2	32x32x1,5-2	1,00 €
K2031.3434121520	A	kvadratický	34	M12	5	24	14,5	2	34x34x1,5-2	1,11 €
K2031.3535121520	A	kvadratický	35	M12	5	24	14,5	2	35x35x1,5-2	1,12 €
K2031.3838121520	A	kvadratický	38	M12	5	24	14,5	2	38x38x1,5-2	1,72 €
K2031.4040121520	A	kvadratický	40	M12	5	24	14,5	2	40x40x1,5-2	1,87 €
K2031.4040122530	A	kvadratický	40	M12	5	24	14,5	2	40x40x2,5-3	1,98 €
K2031.4545121520	A	kvadratický	45	M12	5	24	14,5	2	45x45x1,5-2	2,38 €
K2031.5050121520	A	kvadratický	50	M12	5	24	14,5	2	50x50x1,5-2	2,45 €
K2031.5050122530	A	kvadratický	50	M12	5	24	14,5	2	50x50x2,5-3	2,49 €

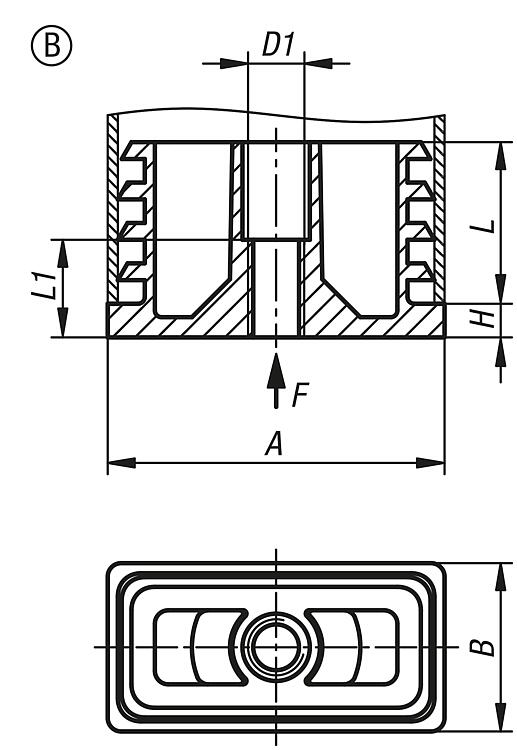

Zátky se závitem z plastu pro čtyřhranné trubky, provedení B, hranaté

více informací

Výkresy

Zátky se závitem z plastu pro čtyřhranné trubky, provedení B, hranaté

Výběr/filtr zboží

Objednací číslo	Provedení	Typ provedení	A	B	D1	H	L	L1	Zatížitelnost max. kN (jen při statickém zatížení)	Vhodné pro	Cena
K2031.4020081520	B	hranaté	40	20	M8	5	24	14,5	2	40x20x1,5-2	1,38 €
K2031.4025081520	B	hranaté	40	25	M8	5	24	14,5	2	40x25x1,5-2	1,53 €
K2031.4030081520	B	hranaté	40	30	M8	5	24	14,5	2	40x30x1,5-2	1,76 €
K2031.5020081520	B	hranaté	50	20	M8	5	24	14,5	2	50x20x1,5-2	2,57 €
K2031.5025082530	B	hranaté	50	25	M8	5	24	14,5	2	50x25x1,5-2	1,69 €
K2031.5030081015	B	hranaté	50	30	M8	5	24	14,5	2	50x30x1-1,5	1,83 €
K2031.5030081520	B	hranaté	50	30	M8	5	24	14,5	2	50x30x1,5-2	1,82 €
K2031.6025081520	B	hranaté	60	25	M8	5	24	14,5	2	60x25x1,5-2	2,61 €
K2031.6030081520	B	hranaté	60	30	M8	5	24	14,5	2	60x30x1,5-2	3,15 €
K2031.6040081520	B	hranaté	60	40	M8	5	24	14,5	2	60x40x1,5-2	3,49 €
K2031.4020101520	B	hranaté	40	20	M10	5	24	14,5	2	40x20x1,5-2	1,33 €
K2031.4025101520	B	hranaté	40	25	M10	5	24	14,5	2	40x25x1,5-2	1,46 €
K2031.4030101520	B	hranaté	40	30	M10	5	24	14,5	2	40x30x1,5-2	1,67 €
K2031.5020101520	B	hranaté	50	20	M10	5	24	14,5	2	50x20x1,5-2	2,35 €
K2031.5025102530	B	hranaté	50	25	M10	5	24	14,5	2	50x25x1,5-2	1,63 €
K2031.5030101015	B	hranaté	50	30	M10	5	24	14,5	2	50x30x1-1,5	1,76 €
K2031.5030101520	B	hranaté	50	30	M10	5	24	14,5	2	50x30x1,5-2	1,76 €
K2031.6025101520	B	hranaté	60	25	M10	5	24	14,5	2	60x25x1,5-2	2,54 €
K2031.6030101520	B	hranaté	60	30	M10	5	24	14,5	2	60x30x1,5-2	2,92 €
K2031.6040101520	B	hranaté	60	40	M10	5	24	14,5	2	60x40x1,5-2	3,34 €
K2031.4030121520	B	hranaté	40	30	M12	5	24	14,5	2	40x30x1,5-2	1,66 €
K2031.5030121015	B	hranaté	50	30	M12	5	24	14,5	2	50x30x1-1,5	1,77 €
K2031.5030121520	B	hranaté	50	30	M12	5	24	14,5	2	50x30x1,5-2	1,75 €
K2031.6030121520	B	hranaté	60	30	M12	5	24	14,5	2	60x30x1,5-2	3,01 €
K2031.6040121520	B	hranaté	60	40	M12	5	24	14,5	2	60x40x1,5-2	3,15 €
