Stavěcí nohy z nerezové oceli

zpět

Produkty
- Ovládací prvky | normované díly
  - Stavitelné nožky
    - Stavěcí nohy z nerezové oceli

Popis zboží/obrázky produktu

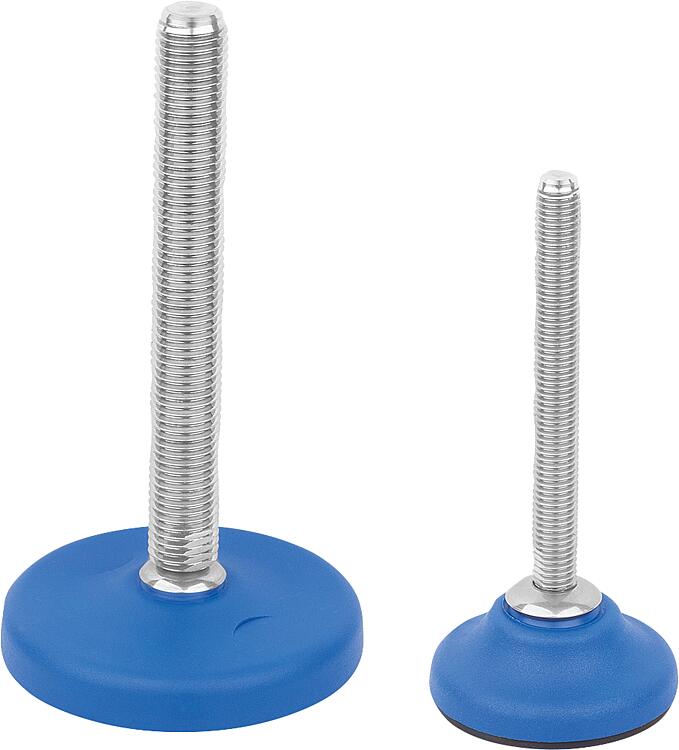

PopisMateriál:Kruhová základna z polyamidu.
Závitová vřetena z nerezové oceli.
Protiskluzová podložka (NBR) 70 Shore.Provedení: Kruhová základna, modrá RAL 5005.
závitové vřeteno, bez povrchové úpravy.
Protiskluzová podložka, černá.Upozornění:Stavitelné nožky z nerezové oceli s polyamidem, volitelně s protiskluzovou podložkou. Protiskluzová podložka absorbuje vibrace a zabraňuje skluzu stavitelné nožky.

Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na kruhovou základnu uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny.Na vyžádání:Příslušenství:Šestihranné matice K0700.

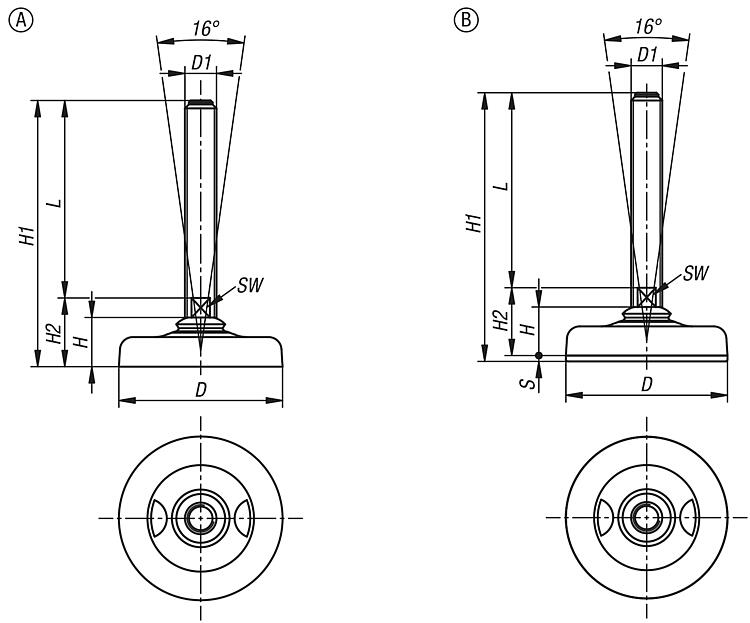

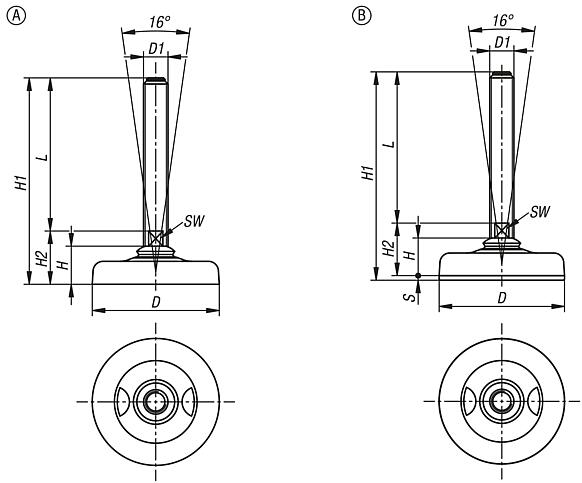

Odkaz na výkres:

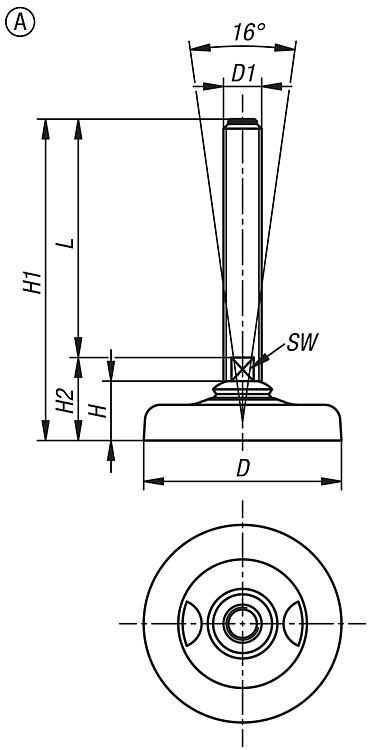

Provedení A bez protiskluzové podložky

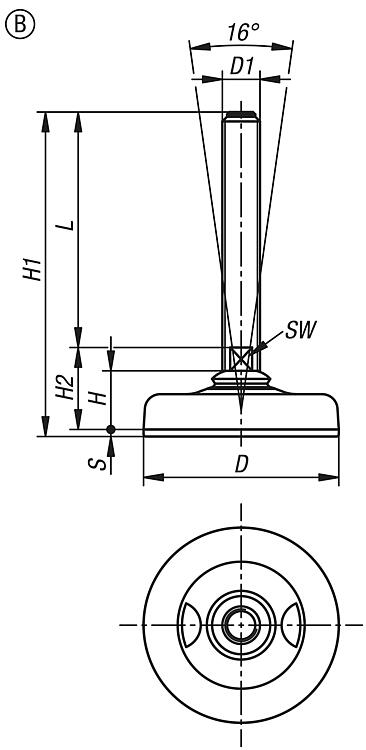

Provedení B s protiskluzovou podložkou

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2323 Stavěcí nohy z nerezové oceli

211 kB

Výkresy (celkový přehled)

Stavěcí nožky z nerezové oceli, provedení A

více informací

Výkresy

Stavěcí nožky z nerezové oceli, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	H	H1	H2	L	SW	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K2323.12106512X100	A	65	M12	29	139	39	100	10	13	8,62 €
K2323.12106512X150	A	65	M12	29	189	39	150	10	13	9,82 €
K2323.12106512X50	A	65	M12	29	89	39	50	10	13	7,79 €
K2323.12106516X100	A	65	M16	29	139	39	100	13	18	10,23 €
K2323.12106516X150	A	65	M16	29	189	39	150	13	18	12,25 €
K2323.12106516X200	A	65	M16	29	239	39	200	13	18	13,62 €
K2323.12108316X100	A	83	M16	25	135	35	100	13	20	10,97 €
K2323.12108316X150	A	83	M16	25	185	35	150	13	20	13,00 €
K2323.12108316X200	A	83	M16	25	235	35	200	13	20	14,39 €
K2323.12108320X100	A	83	M20	25	137	37	100	17	20	14,39 €
K2323.12108320X150	A	83	M20	25	187	37	150	17	20	16,82 €
K2323.12108320X200	A	83	M20	25	237	37	200	17	20	19,22 €
K2323.12110316X100	A	103	M16	27	137	37	100	13	30	11,64 €
K2323.12110316X150	A	103	M16	27	187	37	150	13	30	13,79 €
K2323.12110316X200	A	103	M16	27	237	37	200	13	30	15,00 €
K2323.12110320X100	A	103	M20	27	139	39	100	17	30	15,00 €
K2323.12110320X150	A	103	M20	27	189	39	150	17	30	17,59 €
K2323.12110320X200	A	103	M20	27	239	39	200	17	30	19,80 €
K2323.12110324X100	A	103	M24	27	139	39	100	20	30	18,02 €
K2323.12110324X150	A	103	M24	27	189	39	150	20	30	21,59 €
K2323.12110324X200	A	103	M24	27	239	39	200	20	30	25,38 €

Stavěcí nožky z nerezové oceli, provedení B

více informací

Výkresy

Stavěcí nožky z nerezové oceli, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	H	H1	H2	L	SW	S	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K2323.22106512X100	B	65	M12	29	142	39	100	10	3	13	10,76 €
K2323.22106512X150	B	65	M12	29	192	39	150	10	3	13	12,05 €
K2323.22106512X50	B	65	M12	29	92	39	50	10	3	13	9,83 €
K2323.22106516X100	B	65	M16	29	142	39	100	13	3	18	12,47 €
K2323.22106516X150	B	65	M16	29	192	39	150	13	3	18	14,62 €
K2323.22106516X200	B	65	M16	29	242	39	200	13	3	18	16,14 €
K2323.22108316X100	B	83	M16	25	138	35	100	13	3	20	13,86 €
K2323.22108316X150	B	83	M16	25	188	35	150	13	3	20	16,07 €
K2323.22108316X200	B	83	M16	25	238	35	200	13	3	20	17,56 €
K2323.22108320X100	B	83	M20	25	140	37	100	17	3	20	17,56 €
K2323.22108320X150	B	83	M20	25	190	37	150	17	3	20	20,13 €
K2323.22108320X200	B	83	M20	25	240	37	200	17	3	20	22,70 €
K2323.22110316X100	B	103	M16	27	140	37	100	13	3	30	15,21 €
K2323.22110316X150	B	103	M16	27	190	37	150	13	3	30	17,56 €
K2323.22110316X200	B	103	M16	27	240	37	200	13	3	30	18,84 €
K2323.22110320X100	B	103	M20	27	142	39	100	17	3	30	18,84 €
K2323.22110320X150	B	103	M20	27	192	39	150	17	3	30	21,62 €
K2323.22110320X200	B	103	M20	27	242	39	200	17	3	30	23,99 €
K2323.22110324X100	B	103	M24	27	142	39	100	20	3	30	22,28 €
K2323.22110324X150	B	103	M24	27	192	39	150	20	3	30	26,17 €
K2323.22110324X200	B	103	M24	27	242	39	200	20	3	30	29,96 €
