Popis zboží/obrázky produktu

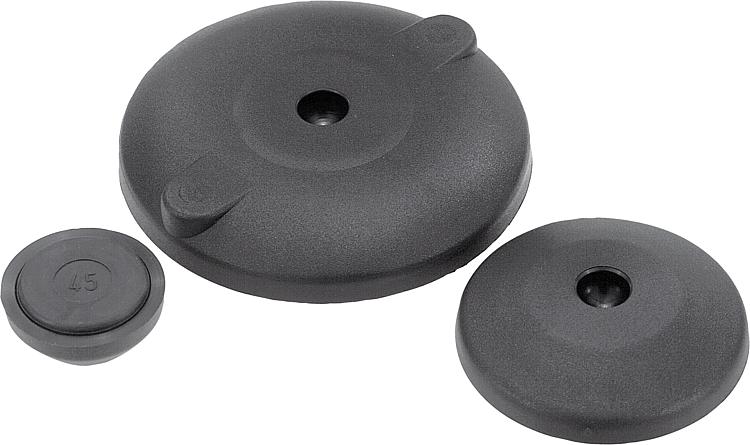

PopisMateriál:Kruhová základna z termoplastu zesíleného skelnými kuličkami.
Protiskluzová podložka z termoplastického elastomeru.Provedení: Černé.Upozornění:Kloubové nožky se skládají z kruhové základny a rektifikačního šroubu nebo kuličkového kloubu. Každou základnu lze kombinovat s libovolným rektifikačním šroubem, resp. kuličkovým kloubem.
Gumová protiskluzová podložka absorbuje vibrace a zabraňuje uvolnění nebo sklouznutí kloubové nožky.
Příslušné rektifikační šrouby viz K0421.
Příslušné kuličkové klouby viz K0422.Odkaz na výkres:

Provedení A bez otvoru pro našroubování bez protiskluzové podložky
Provedení B bez otvoru pro našroubování s protiskluzovou podložkou

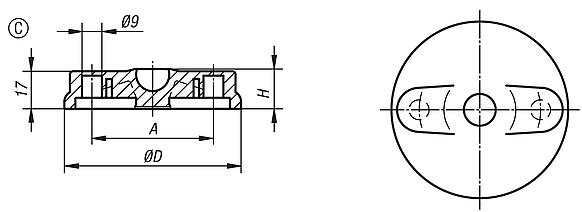

Provedení C s otvorem pro našroubování (zavřeným) bez protiskluzové podložky

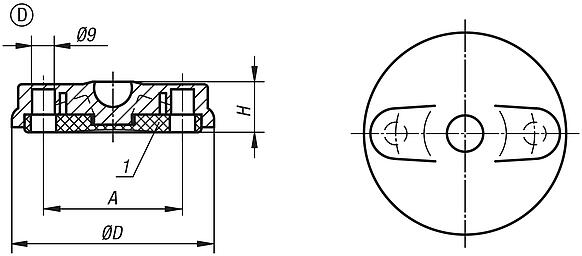

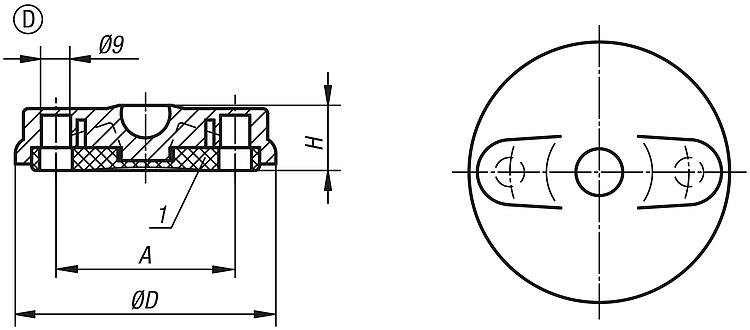

Provedení D s otvorem pro našroubování (zavřeným) s protiskluzovou podložkou

1) od kruhové základny Ø 80

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0415 Kruhové základny ke kloubovým nožkámplastové

208 kB

Technické upozornění pro kloubové nohy

144 kB

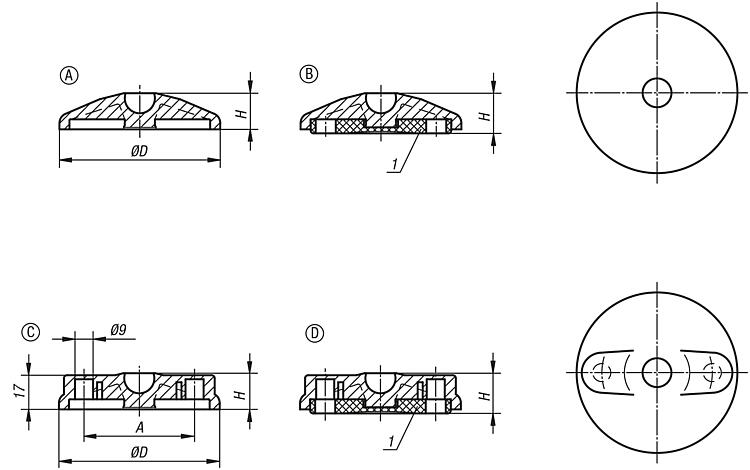

Výkresy (celkový přehled)

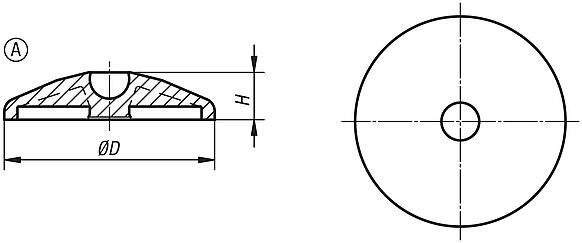

Kruhové základny ke kloubovým nožkám, plastové, provedení A

více informací

Výkresy

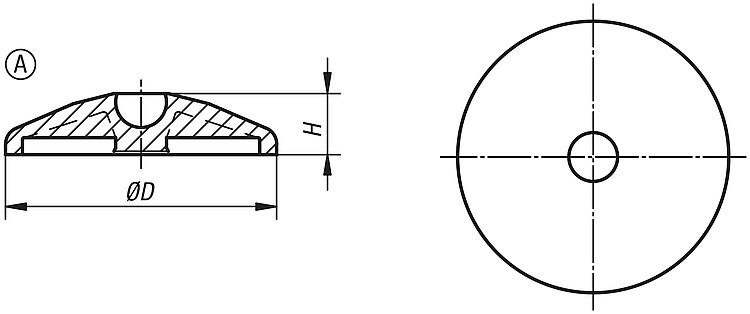

Kruhové základny ke kloubovým nožkám, plastové, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	Velikost	D	H	Zatížitelnost max. kN	Cena
K0415.1030	A	30	29	18	5	1,38 €
K0415.1040	A	40	39	18	9	1,60 €
K0415.1045	A	45	44	18	9	1,72 €
K0415.1050	A	50	49	18	9	1,82 €
K0415.1060	A	60	59	18	9	2,05 €
K0415.1080	A	80	79	18	9	2,27 €
K0415.1100	A	100	99	18	9	4,49 €

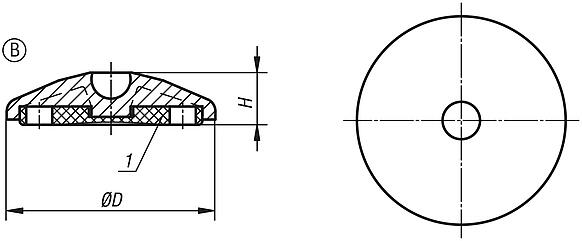

Kruhové základny ke kloubovým nožkám, plastové, provedení B

více informací

Výkresy

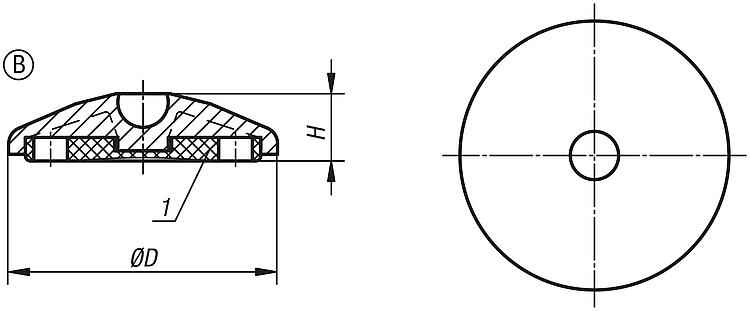

Kruhové základny ke kloubovým nožkám, plastové, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	Velikost	D	H	Zatížitelnost max. kN	Cena
K0415.2030	B	30	29	20	5	2,27 €
K0415.2040	B	40	39	20	9	2,72 €
K0415.2045	B	45	44	20	9	2,93 €
K0415.2050	B	50	49	20	9	3,16 €
K0415.2060	B	60	59	20	9	3,40 €
K0415.2080	B	80	79	20	9	4,31 €
K0415.2100	B	100	99	20	9	8,28 €
