K2035Nastavovací zátky z plastu, s plstěnou kluznou plochou pro... |
zpět |
|

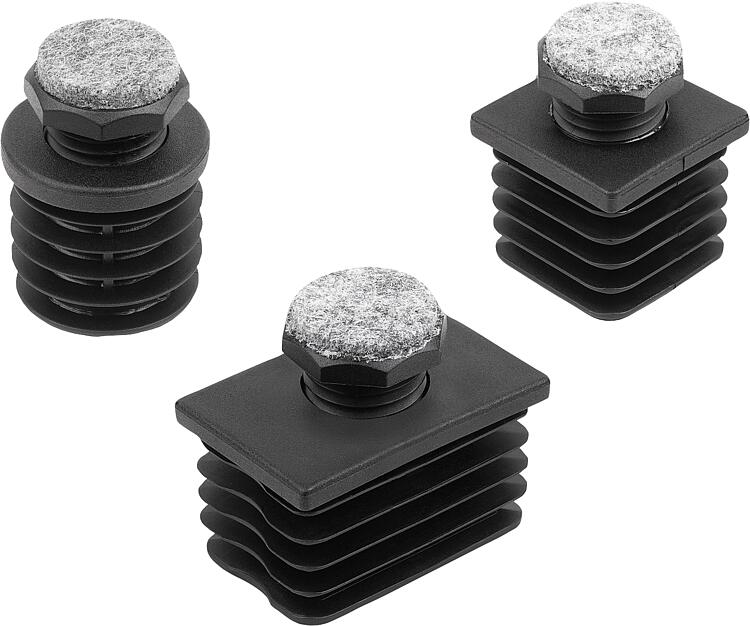

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Základní těleso z polyamidu.
Kluzný povrch ze syntetické plsti.Provedení: Základní těleso, černé.Upozornění:Nastavení nožek musí být provedeno bez zatížení.
Uvedená axiální statická zatížitelnost se vztahuje na šroub vyšroubovaný o 10 mm a umístěný zcela naplocho.
Nastavovací zátky nejsou vhodné jako posuvníky zátěže a nejsou určeny pro dynamické zatížení.
Lamelový tvar matice může být uzavřený nebo přerušovaný.Použití:Nastavovací zátky se používají v ocelových trubkách, v krytech trubek nebo hliníkových základových rámech v průmyslu, v obchodě a v domácnosti. Vhodné zejména pro citlivé a tvrdé podlahy, jako je kámen nebo laminát, aby se zabránilo poškrábání.Montáž:Montáž je možné provést ručním zatlačním zátky nebo šetrným zatlučením kladívkem.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

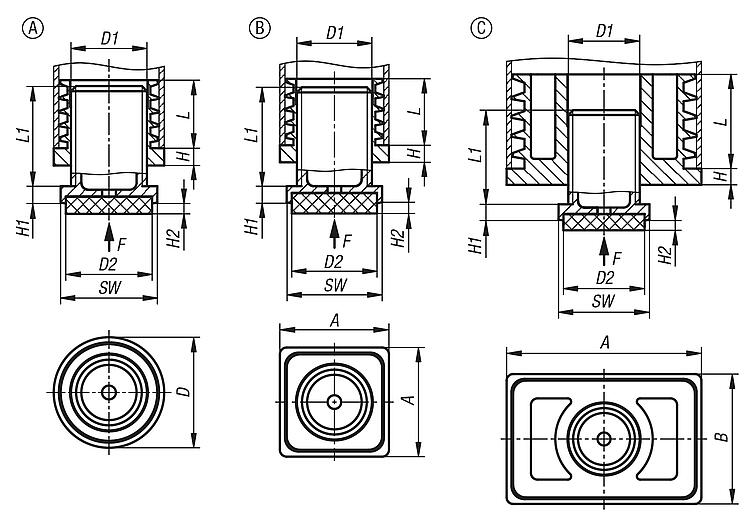

Výkresy (celkový přehled) |

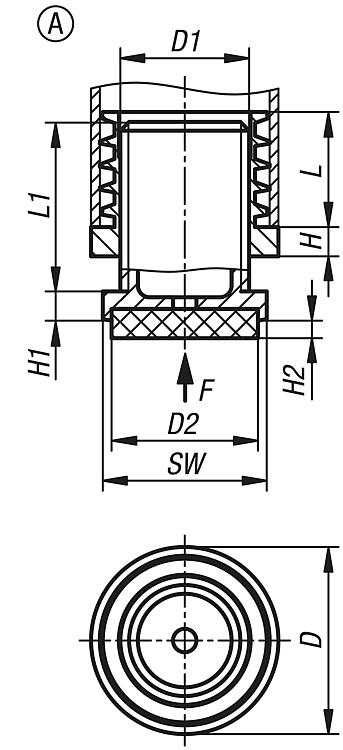

Nastavovací zátky z plastu, s plstěnou kluznou plochou pro kulaté a čtyřhranné trubky, provedení A, kulaté |
více informací |
| Objednací číslo | Provedení 2 | Provedení | Typ provedení | D | D1
| D2 | H | H1 | H2 | L | L1 | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| K2035.0030101529 | pro kruhové trubky | A | kulatý | 30 | M22 | 25 | 5 | 5 | 3 | 19,7 | 29 | 28 | 3 | Ø30x1-1,5 |  | | 2,45 € | | | K2035.0030101560 | pro kruhové trubky | A | kulatý | 30 | M22 | 25 | 5 | 5 | 3 | 19,7 | 60 | 28 | 3 | Ø30x1-1,5 | | | 2,75 € | | | K2035.0030152029 | pro kruhové trubky | A | kulatý | 30 | M22 | 25 | 5 | 5 | 3 | 27 | 29 | 28 | 2,5 | Ø30x1,5-2 | | | 2,98 € | | | K2035.0032152029 | pro kruhové trubky | A | kulatý | 32 | M22 | 25 | 5 | 5 | 3 | 19,7 | 29 | 28 | 3 | Ø32x1,5-2 | | | 2,50 € | | | K2035.0032152060 | pro kruhové trubky | A | kulatý | 32 | M22 | 25 | 5 | 5 | 3 | 19,7 | 60 | 28 | 3 | Ø32x1,5-2 | | | 2,78 € | | | K2035.0035202529 | pro kruhové trubky | A | kulatý | 35 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | Ø35x2-2,5 | | | 2,63 € | | | K2035.0035202560 | pro kruhové trubky | A | kulatý | 35 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | Ø35x2-2,5 | | | 2,94 € | | | K2035.0035152029 | pro kruhové trubky | A | kulatý | 35 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | Ø35x1,5-2 | | | 2,63 € | | | K2035.0035152060 | pro kruhové trubky | A | kulatý | 35 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | Ø35x1,5-2 | | | 2,94 € | | | K2035.0038152029 | pro kruhové trubky | A | kulatý | 38 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | Ø38x1,5-2 | | | 2,75 € | | | K2035.0038152060 | pro kruhové trubky | A | kulatý | 38 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | Ø38x1,5-2 | | | 3,06 € | | | K2035.0040202529 | pro kruhové trubky | A | kulatý | 40 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | Ø40x2-2,5 | | | 2,81 € | | | K2035.0040202560 | pro kruhové trubky | A | kulatý | 40 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | Ø40x2-2,5 | | | 3,12 € | | | K2035.0040152029 | pro kruhové trubky | A | kulatý | 40 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | Ø40x1,5-2 | | | 2,79 € | | | K2035.0040152060 | pro kruhové trubky | A | kulatý | 40 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | Ø40x1,5-2 | | | 3,11 € | | | K2035.0045152031 | pro kruhové trubky | A | kulatý | 45 | M30 | 25 | 5 | 5 | 3 | 29,3 | 31 | 41 | 3 | Ø45x1,5-2 | | | 3,40 € | | | K2035.0050152031 | pro kruhové trubky | A | kulatý | 50 | M30 | 25 | 5 | 5 | 3 | 29,3 | 31 | 41 | 3 | Ø50x1,5-2 | | | 3,40 € | |
|

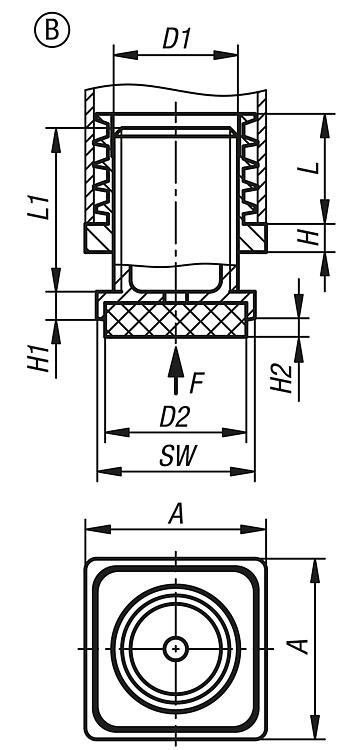

Nastavovací zátky z plastu, s plstěnou kluznou plochou pro kulaté a čtyřhranné trubky, provedení B, čtvercové |
více informací |
| Objednací číslo | Provedení 2 | Provedení | Typ provedení | A | D1
| D2 | H | H1 | H2 | L | L1 | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | Vhodné pro
| CAD | Přís. | Cena | Objednat |
|---|
| K2035.3030101529 | pro čtvercové trubky | B | kvadratický | 30 | M22 | 25 | 5 | 5 | 3 | 19,5 | 29 | 28 | 3 | 30x30x1-1,5 | | | 2,59 € | | | K2035.3030101560 | pro čtvercové trubky | B | kvadratický | 30 | M22 | 25 | 5 | 5 | 3 | 19,5 | 60 | 28 | 3 | 30x30x1-1,5 | | | 2,88 € | | | K2035.3030152029 | pro čtvercové trubky | B | kvadratický | 30 | M22 | 25 | 5 | 5 | 3 | 19,5 | 29 | 28 | 3 | 30x30x1,5-2 | | | 2,55 € | | | K2035.3030152060 | pro čtvercové trubky | B | kvadratický | 30 | M22 | 25 | 5 | 5 | 3 | 19,5 | 60 | 28 | 3 | 30x30x1,5-2 | | | 2,85 € | | | K2035.3535152029 | pro čtvercové trubky | B | kvadratický | 35 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | 35x35x1,5-2 | | | 2,77 € | | | K2035.3535152060 | pro čtvercové trubky | B | kvadratický | 35 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | 35x35x1,5-2 | | | 3,09 € | | | K2035.3535202529 | pro čtvercové trubky | B | kvadratický | 35 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | 35x35x2-2,5 | | | 2,73 € | | | K2035.3535202560 | pro čtvercové trubky | B | kvadratický | 35 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | 35x35x2-2,5 | | | 3,05 € | | | K2035.4040152029 | pro čtvercové trubky | B | kvadratický | 40 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | 40x40x1,5-2 | | | 3,03 € | | | K2035.4040152060 | pro čtvercové trubky | B | kvadratický | 40 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | 40x40x1,5-2 | | | 3,37 € | | | K2035.4040202529 | pro čtvercové trubky | B | kvadratický | 40 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | 40x40x2-2,5 | | | 3,00 € | | | K2035.4040202560 | pro čtvercové trubky | B | kvadratický | 40 | M22 | 25 | 5 | 5 | 3 | 29,3 | 60 | 28 | 3 | 40x40x2-2,5 | | | 3,33 € | | | K2035.4545152029 | pro čtvercové trubky | B | kvadratický | 45 | M22 | 25 | 5 | 5 | 3 | 29,3 | 29 | 28 | 3 | 45x45x1,5-2 | | | 3,53 € | | | K2035.5050152031 | pro čtvercové trubky | B | kvadratický | 50 | M30 | 25 | 5 | 5 | 3 | 29,3 | 31 | 41 | 3 | 50x50x1,5-2 | | | 3,83 € | |
|
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
