Stavitelné nožky z nerezové oceli, v souladu FDA certifikací

zpět

Produkty
- Ovládací prvky | normované díly
  - Stavitelné nožky
    - Stavitelné nožky z nerezové oceli, v souladu FDA certifikací

Popis zboží/obrázky produktu

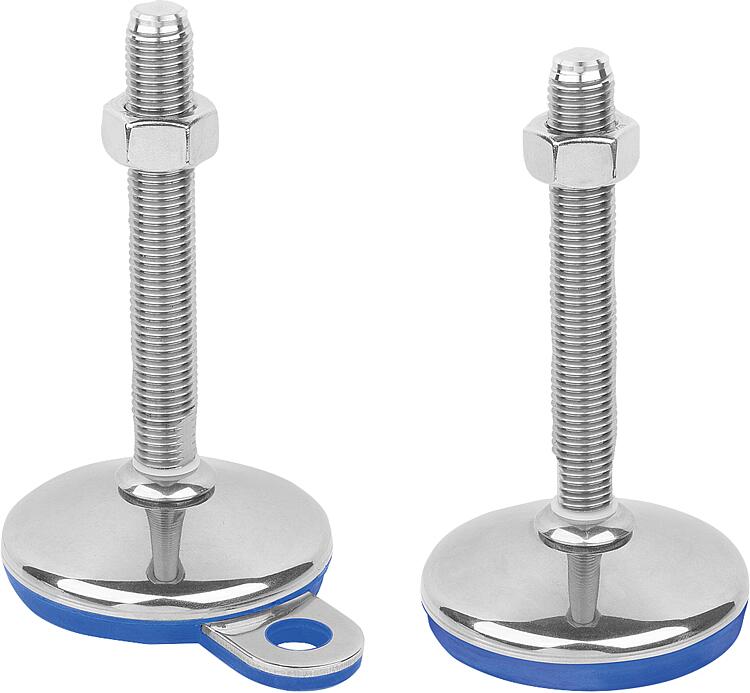

PopisMateriál:Provedení: Kruhové základny pro nožky, z nerezové oceli, leštěné.
Závitová vřetena z nerezové oceli, bez povrchové úpravy.
Pryžová dosedací plocha, modrá.Upozornění:Stavěcí nožky z nerezové oceli s otočně uloženým závitovým vřetenem a s pryžovou dosedací plochou. Masivní pryžová dosedací plocha je díky vulkanizaci pevně spojena s plechovou kruhovou základnou. Pryžová dosedací plocha má vynikající přilnavost k povrchu. Izoluje zvuky šířící se hmotou a ztěžuje přenos chvění a rázů na podlahu.

Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na kruhovou základnu uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny.

U nožek z nerezové oceli je velikost klíče navržena jako dvojhran od velikosti vřetena M16 nebo od délky vřetena L=150.

Expedice s vhodnou maticí.Na vyžádání:Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2322 Stavitelné nožky z nerezové oceli, v souladu FDA certifikací

242 kB

Výkresy (celkový přehled)

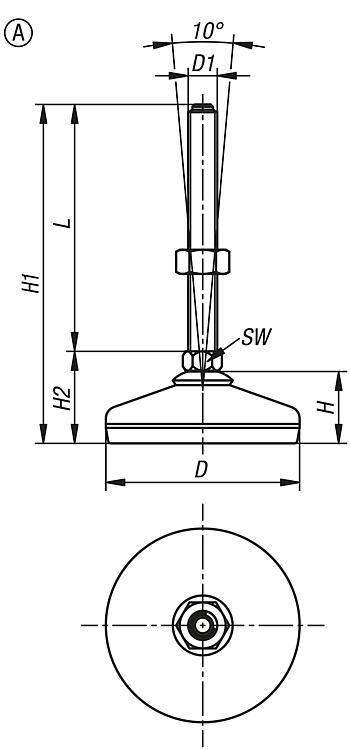

Stavitelné nožky z nerezové oceli, v souladu FDA, provedení A

více informací

Výkresy

Stavitelné nožky z nerezové oceli, v souladu FDA, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	H	H1	H2	L	SW	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K2322.105010X100	A	50	M10	24	132	32	100	14	4	12,51 €
K2322.105010X50	A	50	M10	24	82	32	50	14	4	11,28 €
K2322.105012X100	A	50	M12	24	132	32	100	14	4	12,51 €
K2322.105012X150	A	50	M12	24	185	35	150	10	4	13,48 €
K2322.105012X50	A	50	M12	24	82	32	50	14	4	11,28 €
K2322.106010X100	A	60	M10	27	135	35	100	14	7	16,34 €
K2322.106010X50	A	60	M10	27	85	35	50	14	7	15,05 €
K2322.106012X100	A	60	M12	27	135	35	100	14	7	16,34 €
K2322.106012X150	A	60	M12	27	190	40	150	10	7	17,14 €
K2322.106012X200	A	60	M12	27	240	40	200	10	7	17,20 €
K2322.106012X50	A	60	M12	27	85	35	50	14	7	15,05 €
K2322.106016X150	A	60	M16	27	190	40	150	13	7	18,40 €
K2322.106016X200	A	60	M16	27	240	40	200	13	7	19,00 €
K2322.108010X100	A	80	M10	30	137	37	100	14	10	19,62 €
K2322.108010X125	A	80	M10	30	162	37	125	14	10	20,28 €
K2322.108010X50	A	80	M10	30	87	37	50	14	10	18,32 €
K2322.108010X75	A	80	M10	30	112	37	75	14	10	19,00 €
K2322.108012X100	A	80	M12	30	137	37	100	14	10	19,62 €
K2322.108012X125	A	80	M12	30	162	37	125	14	10	20,28 €
K2322.108012X150	A	80	M12	30	192	42	150	10	10	20,93 €
K2322.108012X50	A	80	M12	30	87	37	50	14	10	18,32 €
K2322.108012X75	A	80	M12	30	112	37	75	14	10	19,00 €
K2322.108016X100	A	80	M16	30	142	42	100	13	10	19,99 €
K2322.108016X125	A	80	M16	30	167	42	125	13	10	20,58 €
K2322.108016X150	A	80	M16	30	192	42	150	13	10	21,25 €
K2322.108016X200	A	80	M16	30	242	42	200	13	10	22,78 €
K2322.108016X75	A	80	M16	30	117	42	75	13	10	19,06 €
K2322.108020X100	A	80	M20	30	142	42	100	17	10	22,18 €
K2322.108020X125	A	80	M20	30	167	42	125	17	10	22,96 €
K2322.108020X150	A	80	M20	30	192	42	150	17	10	23,75 €
K2322.108020X200	A	80	M20	30	242	42	200	17	10	26,10 €
K2322.110016X150	A	100	M16	33	196	46	150	13	15	28,01 €
K2322.110016X200	A	100	M16	33	246	46	200	13	15	30,10 €
K2322.110020X100	A	100	M20	33	146	46	100	17	15	28,91 €
K2322.110020X125	A	100	M20	33	171	46	125	17	15	29,81 €
K2322.110020X150	A	100	M20	33	196	46	150	17	15	30,67 €
K2322.110020X200	A	100	M20	33	246	46	200	17	15	32,78 €

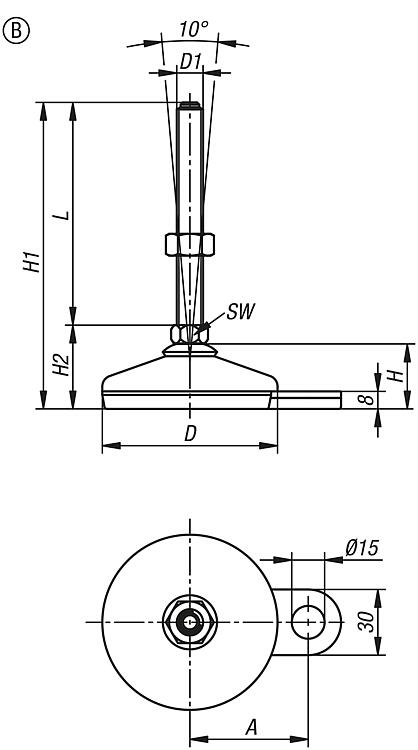

Stavitelné nožky z nerezové oceli, v souladu FDA, provedení B

více informací

Výkresy

Stavitelné nožky z nerezové oceli, v souladu FDA, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení	A	D	D1	H	H1	H2	L	SW	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K2322.206010X100	B	45	60	M10	27	135	35	100	14	7	18,61 €
K2322.206010X50	B	45	60	M10	27	85	35	50	14	7	17,33 €
K2322.206012X100	B	45	60	M12	27	135	35	100	14	7	18,61 €
K2322.206012X150	B	45	60	M12	27	190	40	150	10	7	18,90 €
K2322.206012X200	B	45	60	M12	27	240	40	200	10	7	19,58 €
K2322.206012X50	B	45	60	M12	27	85	35	50	14	7	17,33 €
K2322.206016X150	B	45	60	M16	27	190	40	150	13	7	19,14 €
K2322.206016X200	B	45	60	M16	27	240	40	200	13	7	20,45 €
K2322.208010X100	B	54	80	M10	30	137	37	100	14	10	23,74 €
K2322.208010X125	B	54	80	M10	30	162	37	125	14	10	24,42 €
K2322.208010X50	B	54	80	M10	30	87	37	50	14	10	22,41 €
K2322.208010X75	B	54	80	M10	30	112	37	75	14	10	23,11 €
K2322.208012X100	B	54	80	M12	30	137	37	100	14	10	23,74 €
K2322.208012X125	B	54	80	M12	30	162	37	125	14	10	24,42 €
K2322.208012X150	B	54	80	M12	30	192	42	150	10	10	24,92 €
K2322.208012X50	B	54	80	M12	30	87	37	50	14	10	22,41 €
K2322.208012X75	B	54	80	M12	30	112	37	75	14	10	23,11 €
K2322.208016X100	B	54	80	M16	30	142	42	100	13	10	25,07 €
K2322.208016X125	B	54	80	M16	30	167	42	125	13	10	25,73 €
K2322.208016X150	B	54	80	M16	30	192	42	150	13	10	26,38 €
K2322.208016X200	B	54	80	M16	30	242	42	200	13	10	27,97 €
K2322.208016X75	B	54	80	M16	30	117	42	75	13	10	24,08 €
K2322.208020X100	B	54	80	M20	30	142	42	100	17	10	27,37 €
K2322.208020X125	B	54	80	M20	30	167	42	125	17	10	28,17 €
K2322.208020X150	B	54	80	M20	30	192	42	150	17	10	29,00 €
K2322.208020X200	B	54	80	M20	30	242	42	200	17	10	31,46 €
K2322.210016X150	B	69	100	M16	33	196	46	150	13	15	34,93 €
K2322.210016X200	B	69	100	M16	33	246	46	200	13	15	37,19 €
K2322.210020X100	B	69	100	M20	33	146	46	100	17	15	35,86 €
K2322.210020X125	B	69	100	M20	33	171	46	125	17	15	36,86 €
K2322.210020X150	B	69	100	M20	33	196	46	150	17	15	37,87 €
K2322.210020X200	B	69	100	M20	33	246	46	200	17	15	40,17 €
