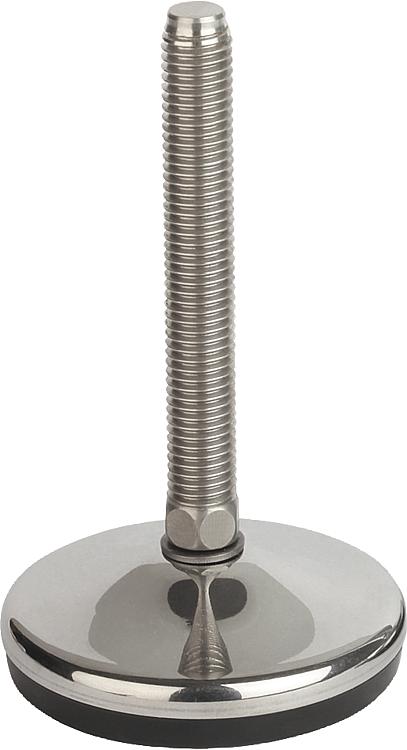

Popis zboží/obrázky produktu

PopisMateriál:Kruhová základna pro nožky, závitové vřeteno z oceli nebo nerezu.
Gumová podložka (NBR) 80 Shore.Provedení: Kruhová základna pro nožky a rektifikační šroub z oceli, pozinkováno.
Kruhové základny pro nohy, z nerezové oceli, leštěné.
Závitová vřetena z nerezové oceli, bez povrchové úpravy.
Pryžová dosedací plocha navulkanizovaná, černá.

Upozornění:Stavěcí nožky z oceli nebo z nerezové oceli s otočně uloženým závitovým vřetenem a s pryžovou dosedací plochou. Masivní pryžová dosedací plocha je díky vulkanizaci pevně spojena s plechovou kruhovou základnou. Pryžová dosedací plocha má vynikající přilnavost k povrchu. Izoluje zvuky šířící se hmotou a ztěžuje přenos chvění a rázů na podlahu.

Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na kruhovou základnu uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny.

U nožek z nerezové oceli je otvor klíče od velikosti vřetene M16 proveden jako dvojhran.

Dodáváno s vhodnou maticí.Na vyžádání:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0739_A Stavěcí nohy z oceli nebo nerezové oceli provedení A

152 kB

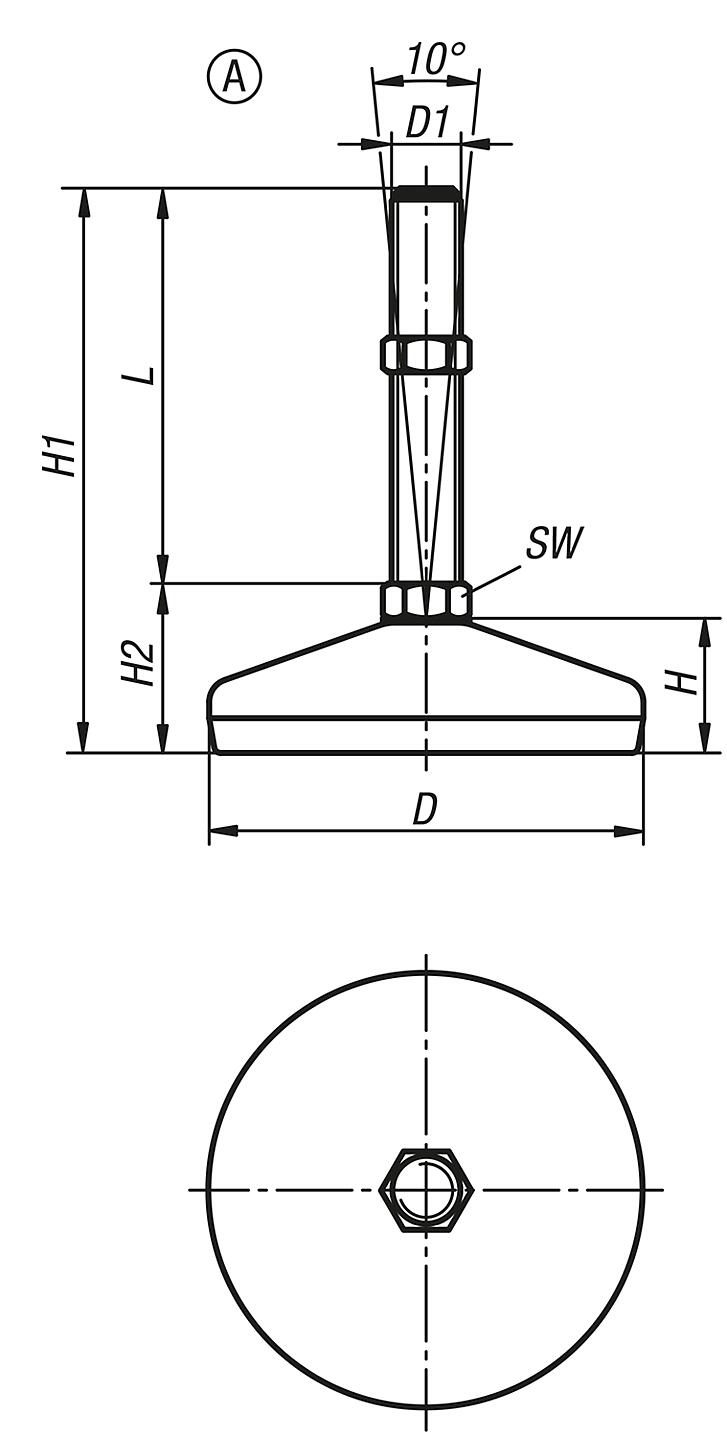

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	D1	H	H1	H2	SW	L	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K0739.1105010X100	A	ocel	50	M10	19	129	29	14	100	4	8,46 €
K0739.1105010X50	A	ocel	50	M10	19	79	29	14	50	4	7,90 €
K0739.1105012X100	A	ocel	50	M12	19	129	29	14	100	4	8,46 €
K0739.1105012X150	A	ocel	50	M12	19	179	29	14	150	4	9,14 €
K0739.1105012X50	A	ocel	50	M12	19	79	29	14	50	4	7,90 €
K0739.1105014X100	A	ocel	50	M14	19	129	29	14	100	4	8,87 €
K0739.1105014X150	A	ocel	50	M14	19	179	29	14	150	4	9,64 €
K0739.1105014X50	A	ocel	50	M14	19	79	29	14	50	4	8,27 €
K0739.1105016X100	A	ocel	50	M16	19	129	29	16	100	4	10,41 €
K0739.1105016X150	A	ocel	50	M16	19	179	29	16	150	4	12,01 €
K0739.1105016X200	A	ocel	50	M16	19	229	29	16	200	4	13,66 €
K0739.1105016X75	A	ocel	50	M16	19	104	29	16	75	4	10,10 €
K0739.1106010X100	A	ocel	60	M10	22	132	32	14	100	7	10,10 €
K0739.1106010X50	A	ocel	60	M10	22	82	32	14	50	7	9,16 €
K0739.1106012X100	A	ocel	60	M12	22	132	32	14	100	7	10,10 €
K0739.1106012X150	A	ocel	60	M12	22	182	32	14	150	7	10,73 €
K0739.1106012X50	A	ocel	60	M12	22	82	32	14	50	7	9,16 €
K0739.1106014X100	A	ocel	60	M14	22	132	32	14	100	7	10,60 €
K0739.1106014X150	A	ocel	60	M14	22	182	32	14	150	7	11,24 €
K0739.1106014X50	A	ocel	60	M14	22	82	32	14	50	7	9,61 €
K0739.1106016X100	A	ocel	60	M16	22	132	32	16	100	7	11,99 €
K0739.1106016X150	A	ocel	60	M16	22	182	32	16	150	7	13,44 €
K0739.1106016X200	A	ocel	60	M16	22	232	32	16	200	7	14,01 €
K0739.1106016X75	A	ocel	60	M16	22	108	32	16	75	7	11,68 €
K0739.1106020X100	A	ocel	60	M20	22	133	33	20	100	7	12,69 €
K0739.1106020X150	A	ocel	60	M20	22	183	33	20	150	7	14,41 €
K0739.1106020X200	A	ocel	60	M20	22	233	33	20	200	7	16,24 €
K0739.1106020X250	A	ocel	60	M20	22	283	33	20	250	7	18,26 €
K0739.1106020X75	A	ocel	60	M20	22	108	33	20	75	7	12,45 €
K0739.1108010X100	A	ocel	80	M10	25	135	35	14	100	10	10,92 €
K0739.1108010X50	A	ocel	80	M10	25	85	35	14	50	10	10,43 €
K0739.1108012X100	A	ocel	80	M12	25	135	35	14	100	10	10,98 €
K0739.1108012X150	A	ocel	80	M12	25	185	35	14	150	10	12,49 €
K0739.1108012X50	A	ocel	80	M12	25	85	35	14	50	10	10,47 €
K0739.1108014X100	A	ocel	80	M14	25	135	35	14	100	10	11,30 €
K0739.1108014X150	A	ocel	80	M14	25	185	35	14	150	10	12,52 €
K0739.1108014X50	A	ocel	80	M14	25	85	35	14	50	10	10,78 €
K0739.1108016X100	A	ocel	80	M16	25	135	35	16	100	10	12,45 €
K0739.1108016X150	A	ocel	80	M16	25	185	35	16	150	10	13,81 €
K0739.1108016X200	A	ocel	80	M16	25	235	35	16	200	10	15,75 €
K0739.1108016X75	A	ocel	80	M16	25	110	35	16	75	10	13,31 €
K0739.1108020X100	A	ocel	80	M20	25	136	36	20	100	10	13,20 €
K0739.1108020X150	A	ocel	80	M20	25	186	36	20	150	10	14,81 €
K0739.1108020X200	A	ocel	80	M20	25	236	36	20	200	10	16,69 €
K0739.1108020X250	A	ocel	80	M20	25	286	36	20	250	10	19,67 €
K0739.1108020X75	A	ocel	80	M20	25	111	36	20	75	10	12,96 €
K0739.1108024X100	A	ocel	80	M24	25	135	36	24	100	10	17,05 €
K0739.1108024X150	A	ocel	80	M24	25	186	36	24	150	10	18,88 €
K0739.1108024X200	A	ocel	80	M24	25	236	36	24	200	10	20,59 €
K0739.1108024X75	A	ocel	80	M24	25	111	36	24	75	10	15,88 €
K0739.1110016X100	A	ocel	100	M16	28	137,5	37,5	16	100	15	15,20 €
K0739.1110016X150	A	ocel	100	M16	28	187,5	37,5	16	150	15	16,68 €
K0739.1110016X200	A	ocel	100	M16	28	237,5	37,5	16	200	15	17,27 €
K0739.1110016X75	A	ocel	100	M16	28	112,5	37,5	16	75	15	14,92 €
K0739.1110020X100	A	ocel	100	M20	28	138,5	38,5	20	100	15	15,35 €
K0739.1110020X150	A	ocel	100	M20	28	188,5	38,5	20	150	15	16,96 €
K0739.1110020X200	A	ocel	100	M20	28	238,5	38,5	20	200	15	18,61 €
K0739.1110020X250	A	ocel	100	M20	28	288,5	38,5	20	250	15	20,54 €
K0739.1110020X75	A	ocel	100	M20	28	113,5	38,5	20	75	15	15,08 €
K0739.1110024X100	A	ocel	100	M24	28	138,5	38,5	24	100	15	18,65 €
K0739.1110024X150	A	ocel	100	M24	28	188,5	38,5	24	150	15	20,41 €
K0739.1110024X200	A	ocel	100	M24	28	238,5	38,5	24	200	15	22,23 €
K0739.1110024X250	A	ocel	100	M24	28	288,5	38,5	24	250	15	24,22 €
K0739.1112016X100	A	ocel	120	M16	32	141,5	41,5	16	100	30	19,49 €
K0739.1112016X150	A	ocel	120	M16	32	191,5	41,5	16	150	30	21,12 €
K0739.1112016X200	A	ocel	120	M16	32	241,5	41,5	16	200	30	21,69 €
K0739.1112016X75	A	ocel	120	M16	32	116,5	41,5	16	75	30	19,21 €
K0739.1112020X100	A	ocel	120	M20	32	142,5	42,5	20	100	30	21,60 €
K0739.1112020X150	A	ocel	120	M20	32	192,5	42,5	20	150	30	22,64 €
K0739.1112020X200	A	ocel	120	M20	32	242,5	42,5	20	200	30	24,06 €
K0739.1112020X250	A	ocel	120	M20	32	292,5	42,5	20	250	30	25,96 €
K0739.1112020X75	A	ocel	120	M20	32	117,5	42,5	20	75	30	20,90 €
K0739.1112024X100	A	ocel	120	M24	32	142,5	42,5	24	100	30	23,42 €
K0739.1112024X150	A	ocel	120	M24	32	192,5	42,5	24	150	30	25,30 €
K0739.1112024X200	A	ocel	120	M24	32	242,5	42,5	24	200	30	27,32 €
K0739.1112024X250	A	ocel	120	M24	32	292,5	42,5	24	250	30	29,00 €
K0739.1112030X100	A	ocel	120	M30	32	143,5	43,5	30	100	30	26,74 €
K0739.1112030X150	A	ocel	120	M30	32	193,5	43,5	30	150	30	27,87 €
K0739.1112030X200	A	ocel	120	M30	32	243,5	43,5	30	200	30	31,74 €
K0739.1205010X100	A	nerezová ocel	50	M10	19	129	29	14	100	4	10,26 €
K0739.1205010X125	A	nerezová ocel	50	M10	19	154	29	14	125	4	11,23 €
K0739.1205010X50	A	nerezová ocel	50	M10	19	79	29	14	50	4	9,11 €
K0739.1205010X75	A	nerezová ocel	50	M10	19	104	29	14	75	4	9,89 €
K0739.1205012X100	A	nerezová ocel	50	M12	19	129	29	14	100	4	10,26 €
K0739.1205012X125	A	nerezová ocel	50	M12	19	154	29	14	125	4	11,23 €
K0739.1205012X150	A	nerezová ocel	50	M12	19	179	29	14	150	4	11,64 €
K0739.1205012X50	A	nerezová ocel	50	M12	19	79	29	14	50	4	9,11 €
K0739.1205012X75	A	nerezová ocel	50	M12	19	104	29	14	75	4	9,89 €
K0739.1205014X100	A	nerezová ocel	50	M14	19	129	29	14	100	4	10,77 €
K0739.1205014X125	A	nerezová ocel	50	M14	19	154	29	14	125	4	11,55 €
K0739.1205014X150	A	nerezová ocel	50	M14	19	179	29	14	150	4	12,79 €
K0739.1205014X175	A	nerezová ocel	50	M14	19	204	29	14	175	4	13,46 €
K0739.1205014X75	A	nerezová ocel	50	M14	19	104	29	14	75	4	10,21 €
K0739.1205016X100	A	nerezová ocel	50	M16	19	132	32	13	100	4	11,99 €
K0739.1205016X125	A	nerezová ocel	50	M16	19	157	32	13	125	4	12,54 €
K0739.1205016X150	A	nerezová ocel	50	M16	19	182	32	13	150	4	13,19 €
K0739.1205016X175	A	nerezová ocel	50	M16	19	207	32	13	175	4	13,84 €
K0739.1205016X200	A	nerezová ocel	50	M16	19	232	32	13	200	4	14,55 €
K0739.1205016X75	A	nerezová ocel	50	M16	19	107	32	13	75	4	11,55 €
K0739.1206010X100	A	nerezová ocel	60	M10	22	132	32	14	100	7	13,68 €
K0739.1206010X125	A	nerezová ocel	60	M10	22	157	32	14	125	7	14,62 €
K0739.1206010X50	A	nerezová ocel	60	M10	22	82	32	14	50	7	12,51 €
K0739.1206010X75	A	nerezová ocel	60	M10	22	107	32	14	75	7	13,38 €
K0739.1206012X100	A	nerezová ocel	60	M12	22	132	32	14	100	7	13,68 €
K0739.1206012X125	A	nerezová ocel	60	M12	22	157	32	14	125	7	14,62 €
K0739.1206012X150	A	nerezová ocel	60	M12	22	182	32	14	150	7	14,92 €
K0739.1206012X50	A	nerezová ocel	60	M12	22	82	32	14	50	7	12,51 €
K0739.1206012X75	A	nerezová ocel	60	M12	22	107	32	14	75	7	13,38 €
K0739.1206014X100	A	nerezová ocel	60	M14	22	132	32	14	100	7	14,64 €
K0739.1206014X125	A	nerezová ocel	60	M14	22	157	32	14	125	7	15,32 €
K0739.1206014X150	A	nerezová ocel	60	M14	22	182	32	14	150	7	15,93 €
K0739.1206014X175	A	nerezová ocel	60	M14	22	207	32	14	175	7	16,56 €
K0739.1206014X75	A	nerezová ocel	60	M14	22	107	32	14	75	7	14,01 €
K0739.1206016X100	A	nerezová ocel	60	M16	22	135	35	13	100	7	14,11 €
K0739.1206016X125	A	nerezová ocel	60	M16	22	160	35	13	125	7	14,76 €
K0739.1206016X150	A	nerezová ocel	60	M16	22	185	35	13	150	7	15,17 €
K0739.1206016X175	A	nerezová ocel	60	M16	22	210	35	13	175	7	15,87 €
K0739.1206016X200	A	nerezová ocel	60	M16	22	235	35	13	200	7	16,48 €
K0739.1206016X75	A	nerezová ocel	60	M16	22	110	35	13	75	7	13,57 €
K0739.1206020X100	A	nerezová ocel	60	M20	22	135	35	17	100	7	15,90 €
K0739.1206020X125	A	nerezová ocel	60	M20	22	160	35	17	125	7	17,55 €
K0739.1206020X150	A	nerezová ocel	60	M20	22	185	35	17	150	7	19,20 €
K0739.1206020X175	A	nerezová ocel	60	M20	22	210	35	17	175	7	20,86 €
K0739.1206020X200	A	nerezová ocel	60	M20	22	235	35	17	200	7	22,53 €
K0739.1206020X225	A	nerezová ocel	60	M20	22	260	35	17	225	7	24,16 €
K0739.1206020X250	A	nerezová ocel	60	M20	22	285	35	17	250	7	25,85 €
K0739.1206020X75	A	nerezová ocel	60	M20	22	110	35	17	75	7	14,26 €
K0739.1208010X100	A	nerezová ocel	80	M10	25	135	35	14	100	10	16,01 €
K0739.1208010X125	A	nerezová ocel	80	M10	25	160	35	14	125	10	16,58 €
K0739.1208010X50	A	nerezová ocel	80	M10	25	85	35	14	50	10	14,86 €
K0739.1208010X75	A	nerezová ocel	80	M10	25	110	35	14	75	10	15,43 €
K0739.1208012X100	A	nerezová ocel	80	M12	25	135	35	14	100	10	16,06 €
K0739.1208012X125	A	nerezová ocel	80	M12	25	160	35	14	125	10	16,65 €
K0739.1208012X150	A	nerezová ocel	80	M12	25	185	35	14	150	10	17,71 €
K0739.1208012X50	A	nerezová ocel	80	M12	25	85	35	14	50	10	14,94 €
K0739.1208012X75	A	nerezová ocel	80	M12	25	110	35	14	75	10	15,51 €
K0739.1208014X100	A	nerezová ocel	80	M14	25	135	35	14	100	10	16,50 €
K0739.1208014X125	A	nerezová ocel	80	M14	25	160	35	14	125	10	17,09 €
K0739.1208014X150	A	nerezová ocel	80	M14	25	185	35	14	150	10	17,71 €
K0739.1208014X175	A	nerezová ocel	80	M14	25	210	35	14	175	10	18,30 €
K0739.1208014X75	A	nerezová ocel	80	M14	25	110	35	14	75	10	15,93 €
K0739.1208016X100	A	nerezová ocel	80	M16	25	135	35	13	100	10	18,12 €
K0739.1208016X125	A	nerezová ocel	80	M16	25	160	35	13	125	10	18,70 €
K0739.1208016X150	A	nerezová ocel	80	M16	25	185	35	13	150	10	19,34 €
K0739.1208016X175	A	nerezová ocel	80	M16	25	210	35	13	175	10	20,23 €
K0739.1208016X200	A	nerezová ocel	80	M16	25	238	38	17	200	10	21,98 €
K0739.1208016X75	A	nerezová ocel	80	M16	25	110	35	13	75	10	17,24 €
K0739.1208020X100	A	nerezová ocel	80	M20	25	138	38	17	100	10	20,80 €
K0739.1208020X125	A	nerezová ocel	80	M20	25	163	38	17	125	10	21,53 €
K0739.1208020X150	A	nerezová ocel	80	M20	25	188	38	17	150	10	22,30 €
K0739.1208020X175	A	nerezová ocel	80	M20	25	213	38	17	175	10	23,77 €
K0739.1208020X200	A	nerezová ocel	80	M20	25	238	38	17	200	10	24,52 €
K0739.1208020X225	A	nerezová ocel	80	M20	25	263	38	17	225	10	25,29 €
K0739.1208020X250	A	nerezová ocel	80	M20	25	288	38	17	250	10	27,91 €
K0739.1208020X75	A	nerezová ocel	80	M20	25	113	38	17	75	10	19,28 €
K0739.1208024X100	A	nerezová ocel	80	M24	25	140	40	20	100	10	23,64 €
K0739.1208024X125	A	nerezová ocel	80	M24	25	165	40	20	125	10	25,09 €
K0739.1208024X150	A	nerezová ocel	80	M24	25	190	40	20	150	10	26,54 €
K0739.1208024X175	A	nerezová ocel	80	M24	25	215	40	20	175	10	28,19 €
K0739.1208024X200	A	nerezová ocel	80	M24	25	240	40	20	200	10	29,36 €
K0739.1208024X225	A	nerezová ocel	80	M24	25	265	40	20	225	10	30,51 €
K0739.1208024X250	A	nerezová ocel	80	M24	25	290	40	20	250	10	31,68 €
K0739.1208024X75	A	nerezová ocel	80	M24	25	115	40	20	75	10	21,34 €
K0739.1210016X100	A	nerezová ocel	100	M16	28	142	42	13	100	15	27,54 €
K0739.1210016X125	A	nerezová ocel	100	M16	28	167	42	13	125	15	28,05 €
K0739.1210016X150	A	nerezová ocel	100	M16	28	192	42	13	150	15	28,56 €
K0739.1210016X175	A	nerezová ocel	100	M16	28	217	42	13	175	15	29,52 €
K0739.1210016X200	A	nerezová ocel	100	M16	28	242	42	13	200	15	30,83 €
K0739.1210016X75	A	nerezová ocel	100	M16	28	117	42	13	75	15	26,54 €
K0739.1210020X100	A	nerezová ocel	100	M20	30	143	43	17	100	15	28,28 €
K0739.1210020X125	A	nerezová ocel	100	M20	30	168	43	17	125	15	29,17 €
K0739.1210020X150	A	nerezová ocel	100	M20	30	193	43	17	150	15	30,06 €
K0739.1210020X175	A	nerezová ocel	100	M20	30	218	43	17	175	15	31,26 €
K0739.1210020X200	A	nerezová ocel	100	M20	30	243	43	17	200	15	32,16 €
K0739.1210020X225	A	nerezová ocel	100	M20	28	267	42	17	225	15	34,75 €
K0739.1210020X250	A	nerezová ocel	100	M20	28	292	42	17	250	15	35,72 €
K0739.1210020X75	A	nerezová ocel	100	M20	30	118	43	17	75	15	27,08 €
K0739.1210024X100	A	nerezová ocel	100	M24	30	144	44	20	100	15	32,04 €
K0739.1210024X125	A	nerezová ocel	100	M24	30	169	44	20	125	15	32,49 €
K0739.1210024X150	A	nerezová ocel	100	M24	30	194	44	20	150	15	32,97 €
K0739.1210024X175	A	nerezová ocel	100	M24	30	219	44	20	175	15	36,53 €
K0739.1210024X200	A	nerezová ocel	100	M24	30	244	44	20	200	15	37,44 €
K0739.1210024X225	A	nerezová ocel	100	M24	28	269	44	20	225	15	38,70 €
K0739.1210024X250	A	nerezová ocel	100	M24	28	294	44	20	250	15	39,69 €
K0739.1212016X100	A	nerezová ocel	120	M16	32	147	47	13	100	30	41,37 €
K0739.1212016X125	A	nerezová ocel	120	M16	32	172	47	13	125	30	42,17 €
K0739.1212016X150	A	nerezová ocel	120	M16	32	197	47	13	150	30	42,71 €
K0739.1212016X175	A	nerezová ocel	120	M16	32	222	47	13	175	30	43,87 €
K0739.1212016X200	A	nerezová ocel	120	M16	32	247	47	13	200	30	45,06 €
K0739.1212016X75	A	nerezová ocel	120	M16	32	122	47	13	75	30	40,66 €
K0739.1212020X100	A	nerezová ocel	120	M20	32	143	43	17	100	30	43,03 €
K0739.1212020X125	A	nerezová ocel	120	M20	32	172	47	17	125	30	44,31 €
K0739.1212020X150	A	nerezová ocel	120	M20	32	192	42	17	150	30	44,97 €
K0739.1212020X175	A	nerezová ocel	120	M20	32	222	47	17	175	30	46,21 €
K0739.1212020X200	A	nerezová ocel	120	M20	32	242	42	17	200	30	47,51 €
K0739.1212020X225	A	nerezová ocel	120	M20	32	272	47	17	225	30	49,09 €
K0739.1212020X250	A	nerezová ocel	120	M20	32	297	47	17	250	30	50,46 €
K0739.1212020X75	A	nerezová ocel	120	M20	32	122	47	17	75	30	40,81 €
K0739.1212024X100	A	nerezová ocel	120	M24	32	144	44	20	100	30	47,10 €
K0739.1212024X125	A	nerezová ocel	120	M24	32	174	49	20	125	30	48,11 €
K0739.1212024X150	A	nerezová ocel	120	M24	32	194	44	20	150	30	50,60 €
K0739.1212024X175	A	nerezová ocel	120	M24	32	224	49	20	175	30	51,59 €
K0739.1212024X200	A	nerezová ocel	120	M24	32	244	44	20	200	30	53,49 €
K0739.1212024X225	A	nerezová ocel	120	M24	32	274	49	20	225	30	54,86 €
K0739.1212024X250	A	nerezová ocel	120	M24	32	299	49	20	250	30	58,00 €
K0739.1212030X100	A	nerezová ocel	120	M30	32	147	47	26	100	30	52,20 €
K0739.1212030X150	A	nerezová ocel	120	M30	32	196	46	26	150	30	57,74 €
K0739.1212030X200	A	nerezová ocel	120	M30	32	246	46	26	200	30	62,56 €
