Stavěcí nohy z oceli nebo nerezové oceli provedení B

zpět

Produkty
- Ovládací prvky | normované díly
  - Stavitelné nožky
    - Stavěcí nožky z oceli nebo nerezové oceli
      - Stavěcí nohy z oceli nebo nerezové oceli provedení B

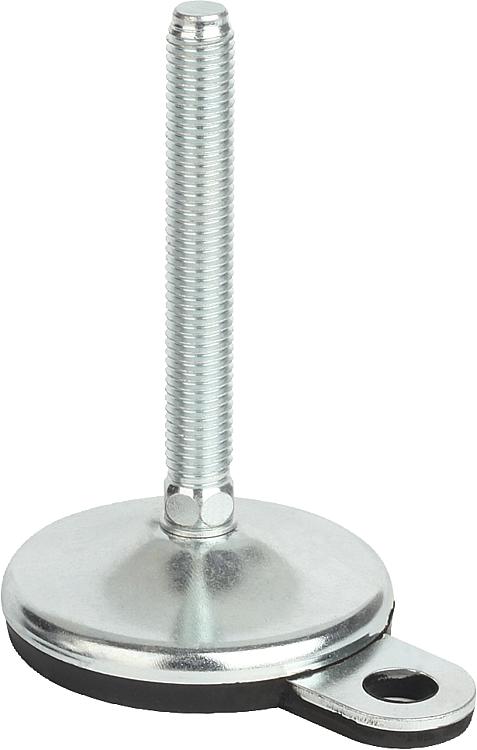

Popis zboží/obrázky produktu

PopisMateriál:Kruhová základna pro nožky, závitové vřeteno z oceli nebo nerezu.
Gumová podložka (NBR) 80 Shore.Provedení: Kruhová základna pro nožky a rektifikační šroub z oceli, pozinkováno.
Kruhové základny pro nohy, z nerezové oceli, leštěné.
Závitová vřetena z nerezové oceli, bez povrchové úpravy.
Pryžová dosedací plocha navulkanizovaná, černá.

Upozornění:Stavěcí nožky z oceli nebo z nerezové oceli s otočně uloženým závitovým vřetenem a s pryžovou dosedací plochou. Masivní pryžová dosedací plocha je díky vulkanizaci pevně spojena s plechovou kruhovou základnou. Pryžová dosedací plocha má vynikající přilnavost k povrchu. Izoluje zvuky šířící se hmotou a ztěžuje přenos chvění a rázů na podlahu.

Hodnoty zatížení uvedené v tabulce se zakládají na sérii pokusů, při nichž statické zatížení působilo kolmo na kruhovou základnu uprostřed vřetene. Radiálně působící síly, jako jsou vibrace nebo jiné kmitavé efekty, ovlivňují zatížitelnost a nejsou u uvedených hodnot zohledněny.

U nožek z nerezové oceli je otvor klíče od velikosti vřetene M16 proveden jako dvojhran.

Dodáváno s vhodnou maticí.Na vyžádání:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0739_B Stavěcí nohy z oceli nebo nerezové oceli provedení B

107 kB

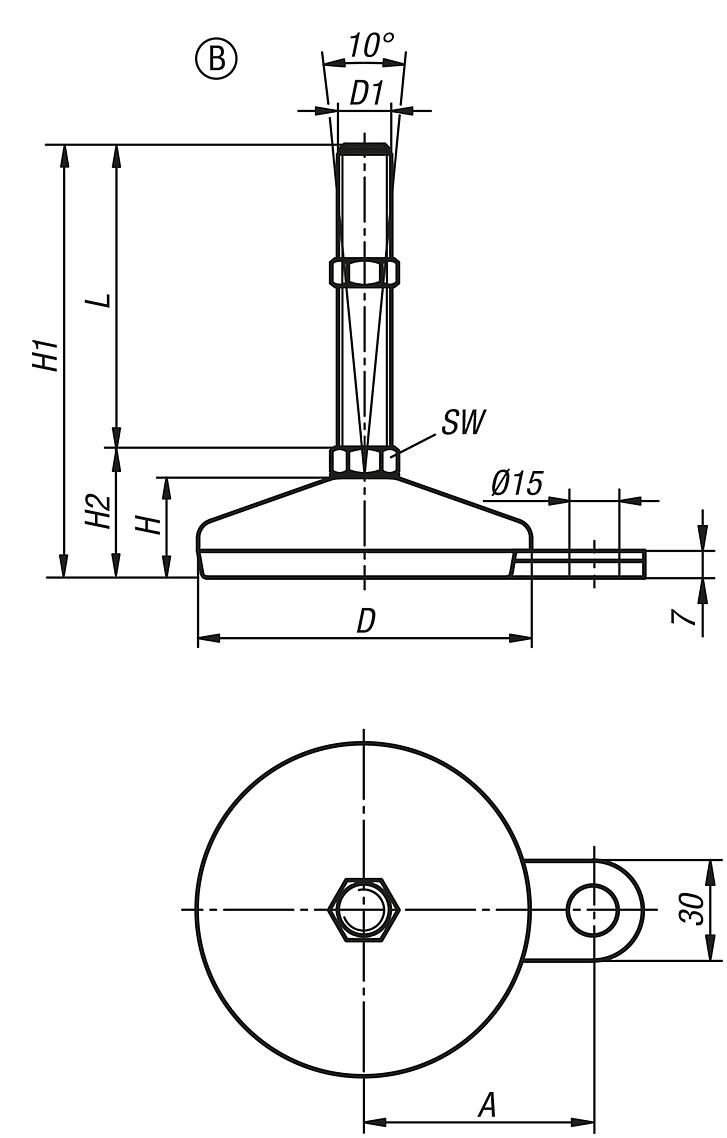

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	A	D	D1	H	H1	H2	SW	L	Zatížitelnost max. kN (jen při statickém zatížení)	Cena
K0739.2106010X100	B	ocel	45	60	M10	22	132	32	14	100	7	11,58 €
K0739.2106010X50	B	ocel	45	60	M10	22	82	32	14	50	7	10,64 €
K0739.2106012X100	B	ocel	45	60	M12	22	132	32	14	100	7	11,58 €
K0739.2106012X150	B	ocel	45	60	M12	22	182	32	14	150	7	12,55 €
K0739.2106012X50	B	ocel	45	60	M12	22	82	32	14	50	7	10,64 €
K0739.2106014X100	B	ocel	45	60	M14	22	132	32	14	100	7	12,14 €
K0739.2106014X150	B	ocel	45	60	M14	22	182	32	14	150	7	12,80 €
K0739.2106014X50	B	ocel	45	60	M14	22	82	32	14	50	7	11,15 €
K0739.2106016X100	B	ocel	45	60	M16	22	132	32	16	100	7	13,53 €
K0739.2106016X150	B	ocel	45	60	M16	22	182	32	16	150	7	14,98 €
K0739.2106016X200	B	ocel	45	60	M16	22	232	32	16	200	7	15,55 €
K0739.2106016X75	B	ocel	45	60	M16	22	107	32	16	75	7	13,24 €
K0739.2106020X100	B	ocel	45	60	M20	22	133	33	20	100	7	14,23 €
K0739.2106020X150	B	ocel	45	60	M20	22	183	33	20	150	7	15,95 €
K0739.2106020X200	B	ocel	45	60	M20	22	233	33	20	200	7	17,78 €
K0739.2106020X250	B	ocel	45	60	M20	22	283	33	20	250	7	19,80 €
K0739.2106020X75	B	ocel	45	60	M20	22	108	33	20	75	7	13,99 €
K0739.2108010X100	B	ocel	54	80	M10	25	135	35	14	100	10	12,67 €
K0739.2108010X50	B	ocel	54	80	M10	25	85	35	14	50	10	12,39 €
K0739.2108012X100	B	ocel	54	80	M12	25	135	35	14	100	10	12,69 €
K0739.2108012X150	B	ocel	54	80	M12	25	185	35	14	150	10	13,86 €
K0739.2108012X50	B	ocel	54	80	M12	25	85	35	14	50	10	12,42 €
K0739.2108014X100	B	ocel	54	80	M14	25	135	35	14	100	10	13,06 €
K0739.2108014X150	B	ocel	54	80	M14	25	185	35	14	150	10	13,89 €
K0739.2108014X50	B	ocel	54	80	M14	25	85	35	14	50	10	12,77 €
K0739.2108016X100	B	ocel	54	80	M16	25	135	35	16	100	10	13,87 €
K0739.2108016X150	B	ocel	54	80	M16	25	185	35	16	150	10	15,14 €
K0739.2108016X200	B	ocel	54	80	M16	25	111	35	16	200	10	18,06 €
K0739.2108016X75	B	ocel	54	80	M16	25	110	35	16	75	10	15,60 €
K0739.2108020X100	B	ocel	54	80	M20	25	136	36	20	100	10	15,42 €
K0739.2108020X150	B	ocel	54	80	M20	25	186	36	20	150	10	16,41 €
K0739.2108020X200	B	ocel	54	80	M20	25	236	36	20	200	10	17,42 €
K0739.2108020X75	B	ocel	54	80	M20	25	111	36	20	75	10	14,58 €
K0739.2108024X100	B	ocel	54	80	M24	25	136	36	24	100	10	19,43 €
K0739.2108024X150	B	ocel	54	80	M24	25	186	36	24	150	10	21,43 €
K0739.2108024X200	B	ocel	54	80	M24	25	236	36	24	200	10	23,21 €
K0739.2108024X75	B	ocel	54	80	M24	25	111	36	24	75	10	18,52 €
K0739.2110016X100	B	ocel	69	100	M16	28	137,5	37,5	16	100	15	18,68 €
K0739.2110016X150	B	ocel	69	100	M16	28	187,5	37,5	16	150	15	20,13 €
K0739.2110016X200	B	ocel	69	100	M16	28	237,5	37,5	16	200	15	20,70 €
K0739.2110016X75	B	ocel	69	100	M16	28	112,5	37,5	16	75	15	18,37 €
K0739.2110020X100	B	ocel	69	100	M20	28	138,5	38,5	20	100	15	18,80 €
K0739.2110020X150	B	ocel	69	100	M20	28	188,5	38,5	20	150	15	20,55 €
K0739.2110020X200	B	ocel	69	100	M20	28	238,5	38,5	20	200	15	21,98 €
K0739.2110020X250	B	ocel	69	100	M20	28	288,5	38,5	20	250	15	23,83 €
K0739.2110020X75	B	ocel	69	100	M20	28	113,5	38,5	20	75	15	18,11 €
K0739.2110024X100	B	ocel	69	100	M24	28	138,5	38,5	24	100	15	21,16 €
K0739.2110024X150	B	ocel	69	100	M24	28	188,5	38,5	24	150	15	22,74 €
K0739.2110024X200	B	ocel	69	100	M24	28	238,5	38,5	24	200	15	24,02 €
K0739.2110024X250	B	ocel	69	100	M24	28	288,5	38,5	24	250	15	26,04 €
K0739.2206010X100	B	nerezová ocel	45	60	M10	22	132	32	14	100	7	14,78 €
K0739.2206010X125	B	nerezová ocel	45	60	M10	22	157	32	14	125	7	16,59 €
K0739.2206010X50	B	nerezová ocel	45	60	M10	22	82	32	14	50	7	13,67 €
K0739.2206010X75	B	nerezová ocel	45	60	M10	22	107	32	14	75	7	14,63 €
K0739.2206012X100	B	nerezová ocel	45	60	M12	22	132	32	14	100	7	14,78 €
K0739.2206012X125	B	nerezová ocel	45	60	M12	22	157	32	14	125	7	15,80 €
K0739.2206012X150	B	nerezová ocel	45	60	M12	22	182	32	14	150	7	15,97 €
K0739.2206012X50	B	nerezová ocel	45	60	M12	22	82	32	14	50	7	13,67 €
K0739.2206012X75	B	nerezová ocel	45	60	M12	22	107	32	14	75	7	14,63 €
K0739.2206014X100	B	nerezová ocel	45	60	M14	22	132	32	14	100	7	16,74 €
K0739.2206014X125	B	nerezová ocel	45	60	M14	22	157	32	14	125	7	17,38 €
K0739.2206014X150	B	nerezová ocel	45	60	M14	22	182	32	14	150	7	18,01 €
K0739.2206014X175	B	nerezová ocel	45	60	M14	22	207	32	14	175	7	18,63 €
K0739.2206014X75	B	nerezová ocel	45	60	M14	22	107	32	14	75	7	16,09 €
K0739.2206016X100	B	nerezová ocel	45	60	M16	22	135	35	13	100	7	16,21 €
K0739.2206016X125	B	nerezová ocel	45	60	M16	22	160	35	13	125	7	16,82 €
K0739.2206016X150	B	nerezová ocel	45	60	M16	22	185	35	13	150	7	17,28 €
K0739.2206016X175	B	nerezová ocel	45	60	M16	22	210	35	13	175	7	17,93 €
K0739.2206016X200	B	nerezová ocel	45	60	M16	22	235	35	13	200	7	18,56 €
K0739.2206016X75	B	nerezová ocel	45	60	M16	22	110	35	13	75	7	15,63 €
K0739.2206020X100	B	nerezová ocel	45	60	M20	22	135	35	17	100	7	17,99 €
K0739.2206020X125	B	nerezová ocel	45	60	M20	22	160	35	17	125	7	19,62 €
K0739.2206020X150	B	nerezová ocel	45	60	M20	22	185	35	17	150	7	21,27 €
K0739.2206020X175	B	nerezová ocel	45	60	M20	22	210	35	17	175	7	22,95 €
K0739.2206020X200	B	nerezová ocel	45	60	M20	22	235	35	17	200	7	24,61 €
K0739.2206020X225	B	nerezová ocel	45	60	M20	22	260	35	17	225	7	26,26 €
K0739.2206020X250	B	nerezová ocel	45	60	M20	22	285	35	17	250	7	27,91 €
K0739.2206020X75	B	nerezová ocel	45	60	M20	22	110	35	17	75	7	16,34 €
K0739.2208010X100	B	nerezová ocel	54	80	M10	25	135	35	14	100	10	19,37 €
K0739.2208010X125	B	nerezová ocel	54	80	M10	25	160	35	14	125	10	19,97 €
K0739.2208010X50	B	nerezová ocel	54	80	M10	25	85	35	14	50	10	18,21 €
K0739.2208010X75	B	nerezová ocel	54	80	M10	25	110	35	14	75	10	18,81 €
K0739.2208012X100	B	nerezová ocel	54	80	M12	25	135	35	14	100	10	19,47 €
K0739.2208012X125	B	nerezová ocel	54	80	M12	25	160	35	14	125	10	20,03 €
K0739.2208012X150	B	nerezová ocel	54	80	M12	25	185	35	14	150	10	20,60 €
K0739.2208012X50	B	nerezová ocel	54	80	M12	25	85	35	14	50	10	18,30 €
K0739.2208012X75	B	nerezová ocel	54	80	M12	25	110	35	14	75	10	18,88 €
K0739.2208014X100	B	nerezová ocel	54	80	M14	25	135	35	14	100	10	19,47 €
K0739.2208014X125	B	nerezová ocel	54	80	M14	25	160	35	14	125	10	20,03 €
K0739.2208014X150	B	nerezová ocel	54	80	M14	25	185	35	14	150	10	20,61 €
K0739.2208014X175	B	nerezová ocel	54	80	M14	25	210	35	14	175	10	21,19 €
K0739.2208014X75	B	nerezová ocel	54	80	M14	25	110	35	14	75	10	18,88 €
K0739.2208016X100	B	nerezová ocel	54	80	M16	25	135	35	13	100	10	20,70 €
K0739.2208016X125	B	nerezová ocel	54	80	M16	25	160	35	13	125	10	21,01 €
K0739.2208016X150	B	nerezová ocel	54	80	M16	25	185	35	13	150	10	21,87 €
K0739.2208016X175	B	nerezová ocel	54	80	M16	25	210	35	13	175	10	22,43 €
K0739.2208016X200	B	nerezová ocel	54	80	M16	25	238	38	13	200	10	24,70 €
K0739.2208016X75	B	nerezová ocel	54	80	M16	25	110	35	13	75	10	19,87 €
K0739.2208020X100	B	nerezová ocel	54	80	M20	25	138	38	17	100	10	23,29 €
K0739.2208020X125	B	nerezová ocel	54	80	M20	25	163	38	17	125	10	24,15 €
K0739.2208020X150	B	nerezová ocel	54	80	M20	25	188	38	17	150	10	25,48 €
K0739.2208020X175	B	nerezová ocel	54	80	M20	25	213	38	17	175	10	26,50 €
K0739.2208020X200	B	nerezová ocel	54	80	M20	25	238	38	17	200	10	27,24 €
K0739.2208020X225	B	nerezová ocel	54	80	M20	25	263	38	17	225	10	27,98 €
K0739.2208020X250	B	nerezová ocel	54	80	M20	25	288	38	17	250	10	30,12 €
K0739.2208020X75	B	nerezová ocel	54	80	M20	25	113	38	17	75	10	22,00 €
K0739.2208024X100	B	nerezová ocel	54	80	M24	25	140	40	20	100	10	26,29 €
K0739.2208024X125	B	nerezová ocel	54	80	M24	25	165	40	20	125	10	27,70 €
K0739.2208024X150	B	nerezová ocel	54	80	M24	25	190	40	20	150	10	29,13 €
K0739.2208024X175	B	nerezová ocel	54	80	M24	25	215	40	20	175	10	30,70 €
K0739.2208024X200	B	nerezová ocel	54	80	M24	25	240	40	20	200	10	31,81 €
K0739.2208024X225	B	nerezová ocel	54	80	M24	25	265	40	20	225	10	32,87 €
K0739.2208024X250	B	nerezová ocel	54	80	M24	25	290	40	20	250	10	34,00 €
K0739.2208024X75	B	nerezová ocel	54	80	M24	25	115	40	20	75	10	24,09 €
K0739.2210016X100	B	nerezová ocel	69	100	M16	28	142	42	13	100	15	30,05 €
K0739.2210016X125	B	nerezová ocel	69	100	M16	28	167	42	13	125	15	30,51 €
K0739.2210016X150	B	nerezová ocel	69	100	M16	28	192	42	13	150	15	30,98 €
K0739.2210016X175	B	nerezová ocel	69	100	M16	28	217	42	13	175	15	31,90 €
K0739.2210016X200	B	nerezová ocel	69	100	M16	28	242	42	13	200	15	33,18 €
K0739.2210016X75	B	nerezová ocel	69	100	M16	28	117	42	13	75	15	29,13 €
K0739.2210020X100	B	nerezová ocel	69	100	M20	30	143	43	17	100	15	29,21 €
K0739.2210020X125	B	nerezová ocel	69	100	M20	30	168	43	17	125	15	31,25 €
K0739.2210020X150	B	nerezová ocel	69	100	M20	30	193	43	17	150	15	32,36 €
K0739.2210020X175	B	nerezová ocel	69	100	M20	30	218	43	17	175	15	33,42 €
K0739.2210020X200	B	nerezová ocel	69	100	M20	30	243	43	17	200	15	34,68 €
K0739.2210020X225	B	nerezová ocel	69	100	M20	28	267	42	17	225	15	38,70 €
K0739.2210020X250	B	nerezová ocel	69	100	M20	28	292	42	17	250	15	39,69 €
K0739.2210020X75	B	nerezová ocel	69	100	M20	30	118	43	17	75	15	28,40 €
K0739.2210024X100	B	nerezová ocel	69	100	M24	30	144	44	20	100	15	34,10 €
K0739.2210024X125	B	nerezová ocel	69	100	M24	30	169	44	20	125	15	35,06 €
K0739.2210024X150	B	nerezová ocel	69	100	M24	30	194	44	20	150	15	35,50 €
K0739.2210024X175	B	nerezová ocel	69	100	M24	30	219	44	20	175	15	38,95 €
K0739.2210024X200	B	nerezová ocel	69	100	M24	30	244	44	20	200	15	39,85 €
K0739.2210024X225	B	nerezová ocel	69	100	M24	28	269	44	20	225	15	42,64 €
K0739.2210024X250	B	nerezová ocel	69	100	M24	28	294	44	20	250	15	43,60 €
