K1864Otočné upínače, hydraulické, dvojčinné / jednočinné s návratem... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisPopis výrobku:Otočné upínače jsou určeny pro upínací zařízení, u nichž musí být upínací body při vyjímání nebo vkládání volné. Otočné upínače pracují jako jednočinné nebo dvojčinné tažné válce. Pro otočné upínače je možné vybírat ze tří typů krytů a různých způsobů ovládání. Upínací pohyb je iniciován překrývajícím se otočným a zvedacím pohybem. Vlastní upínací zdvih se pak provádí lineárním pohybem. K dispozici jsou různé verze s úhlem natočení 90° doleva nebo doprava. Otočné upínače jsou odolné, protože mají kovový stěrač, který chrání před vnikáním třísek. Kromě toho chrání ochrana proti přetížení otočný mechanismus před poškozením, pokud dojde k zablokování otočného procesu.Materiál:Pouzdro a píst z oceli.
Těsnění z NBR.Provedení: Těleso brynýrované.
Píst kalený.Upozornění:Pokud je překročen přípustný objemový průtok na otočném upínači, musí být mezi ně připojen zpětný ventil škrticí klapky.
Přípustný provozní tlak otočných upínačů závisí na délce upínacího ramene.
Při montáži upínacích ramen je třeba je držet proti sobě, aby nedošlo k poškození kulového vedení otočných upínačů.
V závislosti na připojení odvětrávání musí být sintrový filtr jednočinných otočných upínačů nahrazen šroubovým uzávěrem.
Upínací rameno pro otočný upínač není součástí dodávky.
Respektujte bezpečnostní pokyny.Zpùsob ovládání:- Závitová spojka.
- Přírubový spoj s O-kroužkem.
- Navrtané kanály.Technické údaje:Max. provozní tlak: 500 bar.Montáž:Viz montážní obrys.Přednosti:- Integrovaný kovový stěrač.
- Integrovaná ochrana proti přetížení.
- Bezkolizní přístup k obrobku.
- Mnoho variant.

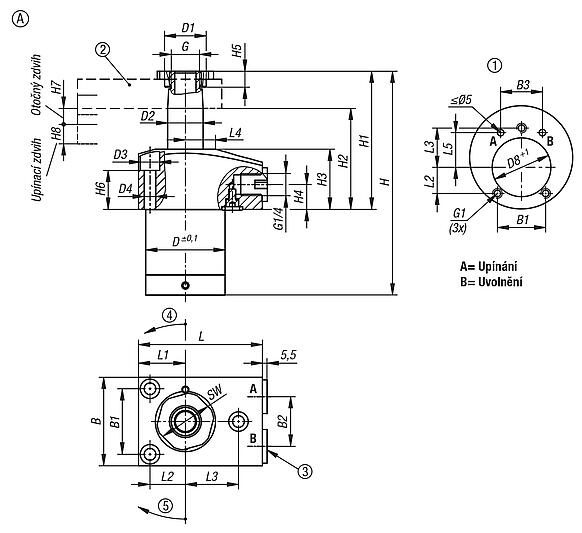

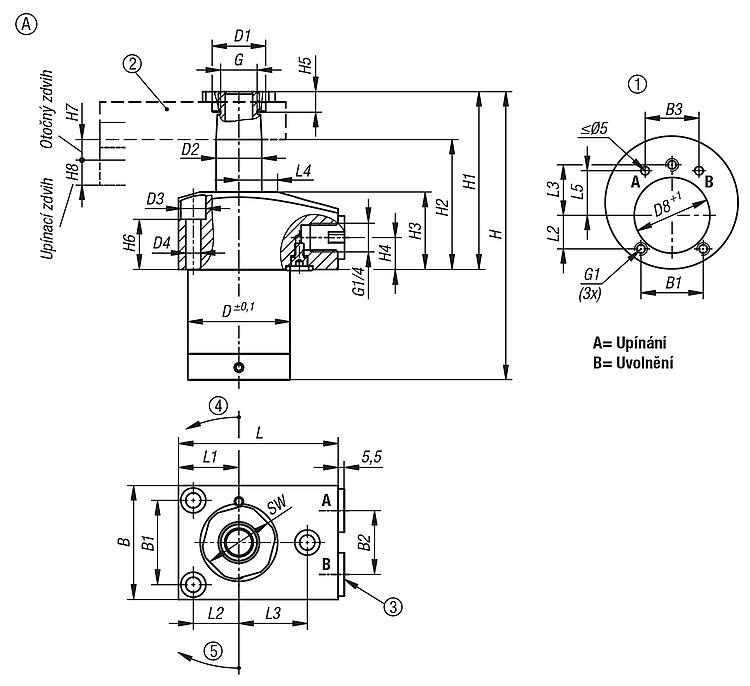

- Přívod tlaku prostřednictvím různých možností připojení.Na vyžádání:Větší průměry a zdvihy pístu, další otočný úhelník a upínací ramena, různé držáky, s kontrolou polohy.Příslušenství:Upínací rameno pro otočný upínač K1865.Rozsah dodávky- 1 ks šroub a matice pro upínací přípravky jsou v dodávce.Odkaz na výkres:Provedení A: horní příruba

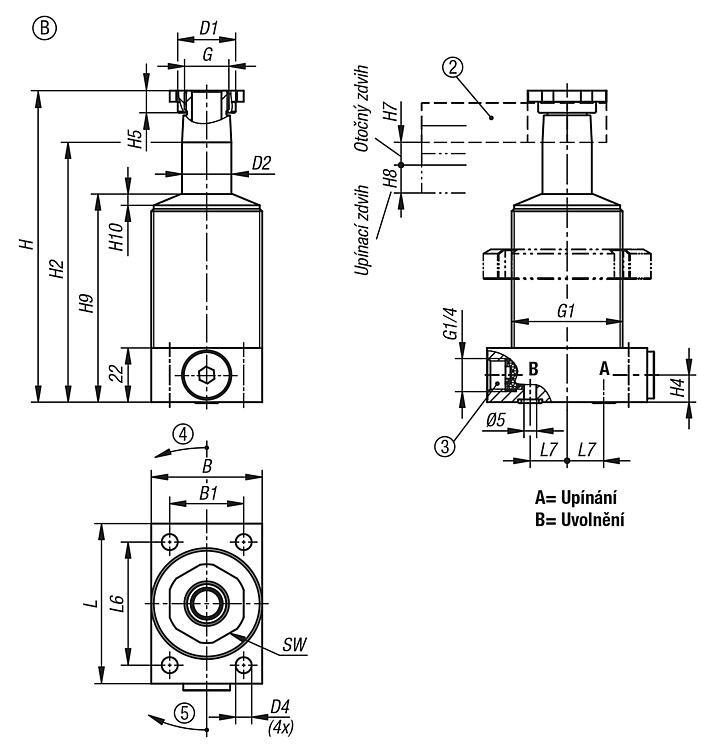

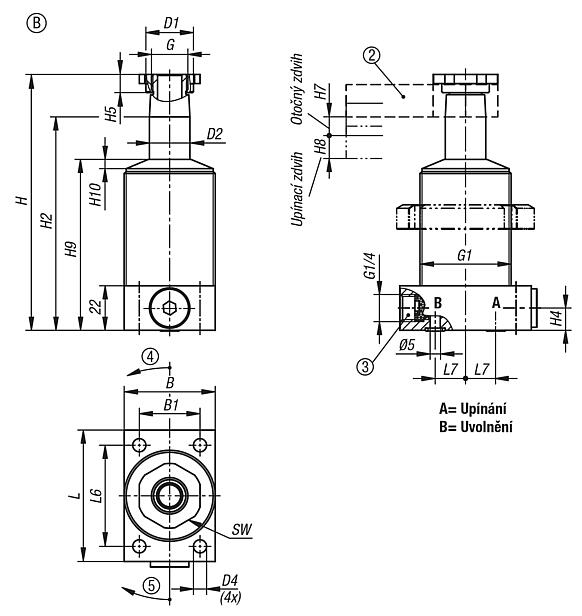

Provedení B: dolní příruba

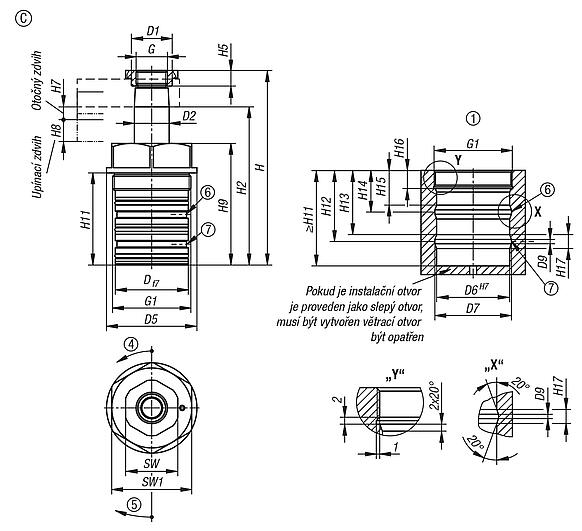

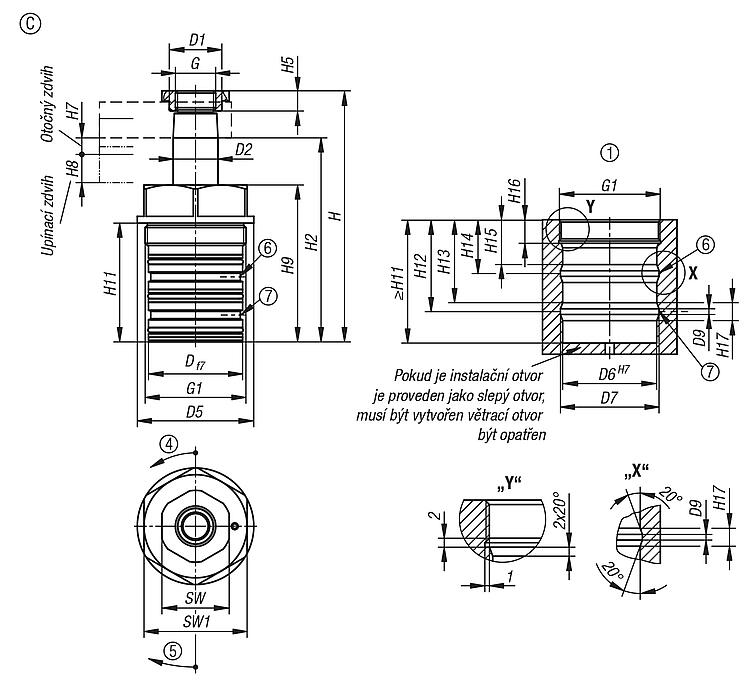

Provedení C: šroubovací závit
1) montážní obrys
2) viz příslušenství
3) U jednočinných válců je přípojka vybavena vestavěným sintrovým filtrem
4) otáčení doleva
5) otáčení doprava
6) upnout
7) Uvolnění nebo odvzdušnění pomocí jednočinného válce StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
Otočné upínače, hydraulické, dvojčinné / jednočinné s návratem pomocí pružiny, provedení A, příruba horní |
více informací |
| Objednací číslo | Provedení | Typ provedení | Druh
připojení | Směr
otáčení | Průměr
pístu | Zdvih | B
| B1 | B2 | B3
| D | D1 | D2 | D3 | D4 | D8 | G | G1 | H | H1 | H2 | CAD | Přís. | Cena | Objednat |
|---|
| K1864.25101404190211 | A | dvojčinné | Závitové a O-kroužkové připojení | levé | 25 | 10 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 126,5 | 78 | 57 |  | | 390,00 € | | | K1864.25101404190111 | A | dvojčinné | Závitové a O-kroužkové připojení | pravé | 25 | 10 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 126,5 | 78 | 57 | | | 390,00 € | | | K1864.25251404190211 | A | dvojčinné | Závitové a O-kroužkové připojení | levé | 25 | 25 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 158,5 | 94 | 73 | | | 476,00 € | | | K1864.25251404190111 | A | dvojčinné | Závitové a O-kroužkové připojení | pravé | 25 | 25 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 158,5 | 94 | 73 | | | 476,00 € | | | K1864.40131404190211 | A | dvojčinné | Závitové a O-kroužkové připojení | levé | 40 | 13 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 147,5 | 94 | 66 | | | 447,00 € | | | K1864.40131404190111 | A | dvojčinné | Závitové a O-kroužkové připojení | pravé | 40 | 13 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 147,5 | 94 | 66 | | | 447,00 € | | | K1864.40251404190111 | A | dvojčinné | Závitové a O-kroužkové připojení | pravé | 40 | 25 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 173,5 | 107 | 79 | | | 505,00 € | | | K1864.40251404190211 | A | dvojčinné | Závitové a O-kroužkové připojení | levé | 40 | 25 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 173,5 | 107 | 79 | | | 505,00 € | | | K1864.25102404190111 | A | jednocinné | Závitové a O-kroužkové připojení | pravé | 25 | 10 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 126,5 | 78 | 57 | | | 377,00 € | | | K1864.25102404190211 | A | jednocinné | Závitové a O-kroužkové připojení | levé | 25 | 10 | 50 | 37 | 28 | 32 | 44,8 | 23,5 | 20 | 11 | 6,6 | 45 | M18x1,5 | M6 | 126,5 | 78 | 57 | | | 377,00 € | | | K1864.40132404190111 | A | jednocinné | Závitové a O-kroužkové připojení | pravé | 40 | 13 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 147,5 | 94 | 66 | | | 433,00 € | | | K1864.40132404190211 | A | jednocinné | Závitové a O-kroužkové připojení | levé | 40 | 13 | 63 | 48 | 41 | 46 | 59,8 | 33,5 | 32 | 15 | 9 | 60 | M28x1,5 | M8 | 147,5 | 94 | 66 | | | 433,00 € | |
| Objednací číslo | Provedení | H3 | H4 | H5 | H6 | H7 | H8 | L | L1 | L2 | L3 | L4 | L5 | SW | Objemový tok
max.
(cm³/s) | Potřeba
oleje / zdvih
(cm³) | Potřeba oleje
/zpětný zdvih
(cm³) | CAD | Přís. | Cena | Objednat |
|---|
| K1864.25101404190211 | A | 34 | 14 | 9 | 18 | 8 | 10 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 3,2 | 8,8 | | | 390,00 € | | | K1864.25101404190111 | A | 34 | 14 | 9 | 18 | 8 | 10 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 3,2 | 8,8 | | | 390,00 € | | | K1864.25251404190211 | A | 34 | 14 | 9 | 18 | 10 | 25 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 6 | 17 | | | 476,00 € | | | K1864.25251404190111 | A | 34 | 14 | 9 | 18 | 10 | 25 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 6 | 17 | | | 476,00 € | | | K1864.40131404190211 | A | 40 | 14 | 10 | 19 | 9 | 13 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 10 | 27,7 | | | 447,00 € | | | K1864.40131404190111 | A | 40 | 14 | 10 | 19 | 9 | 13 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 10 | 27,7 | | | 447,00 € | | | K1864.40251404190111 | A | 40 | 14 | 10 | 19 | 10 | 25 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 16 | 44 | | | 505,00 € | | | K1864.40251404190211 | A | 40 | 14 | 10 | 19 | 10 | 25 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 16 | 44 | | | 505,00 € | | | K1864.25102404190111 | A | 34 | 14 | 9 | 18 | 8 | 10 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 3,2 | - | | | 377,00 € | | | K1864.25102404190211 | A | 34 | 14 | 9 | 18 | 8 | 10 | 70 | 26,5 | 20 | 30 | 17 | 26,5 | 27 | 3,2 | 3,2 | - | | | 377,00 € | | | K1864.40132404190111 | A | 40 | 14 | 10 | 19 | 9 | 13 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 10 | - | | | 433,00 € | | | K1864.40132404190211 | A | 40 | 14 | 10 | 19 | 9 | 13 | 85 | 34,5 | 27 | 38 | 24 | 31 | 40 | 10 | 10 | - | | | 433,00 € | |
|
Otočné upínače, hydraulické, dvojčinné / jednočinné s návratem pomocí pružiny, provedení A, příruba dolní |
více informací |
| Objednací číslo | Provedení | Typ provedení | Druh
připojení | Směr
otáčení | Průměr
pístu | Zdvih | B
| B1 | D1 | D2 | D4 | G | G1 | H | H2 | CAD | Přís. | Cena | Objednat |
|---|
| K1864.25101105190211 | B | dvojčinné | závitová přípojka | levé | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 362,00 € | | | K1864.25101105190111 | B | dvojčinné | závitová přípojka | pravé | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 362,00 € | | | K1864.25101205190211 | B | dvojčinné | přírubový spoj s o-kroužkem | levé | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 373,00 € | | | K1864.25101205190111 | B | dvojčinné | přírubový spoj s o-kroužkem | pravé | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 373,00 € | | | K1864.25251105190111 | B | dvojčinné | závitová přípojka | pravé | 25 | 25 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 158,5 | 137,5 | | | 440,00 € | | | K1864.25251105190211 | B | dvojčinné | závitová přípojka | levé | 25 | 25 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 158,5 | 137,5 | | | 440,00 € | | | K1864.25251205190111 | B | dvojčinné | přírubový spoj s o-kroužkem | pravé | 25 | 25 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 158,5 | 137,5 | | | 458,00 € | | | K1864.25251205190211 | B | dvojčinné | přírubový spoj s o-kroužkem | levé | 25 | 25 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 158,5 | 137,5 | | | 458,00 € | | | K1864.40131105190211 | B | dvojčinné | závitová přípojka | levé | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 412,00 € | | | K1864.40131105190111 | B | dvojčinné | závitová přípojka | pravé | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 412,00 € | | | K1864.40131205190111 | B | dvojčinné | přírubový spoj s o-kroužkem | pravé | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 373,00 € | | | K1864.40131205190211 | B | dvojčinné | přírubový spoj s o-kroužkem | levé | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 373,00 € | | | K1864.40251105190111 | B | dvojčinné | závitová přípojka | pravé | 40 | 25 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 173,5 | 145,5 | | | 466,00 € | | | K1864.40251105190211 | B | dvojčinné | závitová přípojka | levé | 40 | 25 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 173,5 | 145,5 | | | 466,00 € | | | K1864.40251205190111 | B | dvojčinné | přírubový spoj s o-kroužkem | pravé | 40 | 25 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 173,5 | 145,5 | | | 475,00 € | | | K1864.40251205190211 | B | dvojčinné | přírubový spoj s o-kroužkem | levé | 40 | 25 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 173,5 | 145,5 | | | 475,00 € | | | K1864.25102105190111 | B | jednocinné | závitová přípojka | pravé | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 348,00 € | | | K1864.25102105190211 | B | jednocinné | závitová přípojka | levé | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 348,00 € | | | K1864.25102205190111 | B | jednocinné | přírubový spoj s o-kroužkem | pravé | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 357,00 € | | | K1864.25102205190211 | B | jednocinné | přírubový spoj s o-kroužkem | levé | 25 | 10 | 45 | 30 | 23,5 | 20 | 6,5 | M18x1,5 | M45x1,5 | 126,5 | 105,5 | | | 357,00 € | | | K1864.40132105190111 | B | jednocinné | závitová přípojka | pravé | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 403,00 € | | | K1864.40132105190211 | B | jednocinné | závitová přípojka | levé | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 403,00 € | | | K1864.40132205190111 | B | jednocinné | přírubový spoj s o-kroužkem | pravé | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 432,00 € | | | K1864.40132205190211 | B | jednocinné | přírubový spoj s o-kroužkem | levé | 40 | 13 | 63 | 44 | 33,5 | 32 | 8,5 | M28x1,5 | M60x1,5 | 147,5 | 119,5 | | | 432,00 € | |
| Objednací číslo | Provedení | H4 | H5 | H7 | H8 | H9 | H10 | L | L6 | L7 | SW | Objemový tok
max.
(cm³/s) | Potřeba
oleje / zdvih
(cm³) | Potřeba oleje
/zpětný zdvih
(cm³) | CAD | Přís. | Cena | Objednat |
|---|
| K1864.25101105190211 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | 8,8 | | | 362,00 € | | | K1864.25101105190111 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | 8,8 | | | 362,00 € | | | K1864.25101205190211 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | 8,8 | | | 373,00 € | | | K1864.25101205190111 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | 8,8 | | | 373,00 € | | | K1864.25251105190111 | B | 11 | 9 | 10 | 25 | 100,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 6 | 17 | | | 440,00 € | | | K1864.25251105190211 | B | 11 | 9 | 10 | 25 | 100,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 6 | 17 | | | 440,00 € | | | K1864.25251205190111 | B | 11 | 9 | 10 | 25 | 100,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 6 | 17 | | | 458,00 € | | | K1864.25251205190211 | B | 11 | 9 | 10 | 25 | 100,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 6 | 17 | | | 458,00 € | | | K1864.40131105190211 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | 27,7 | | | 412,00 € | | | K1864.40131105190111 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | 27,7 | | | 412,00 € | | | K1864.40131205190111 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | 27,7 | | | 373,00 € | | | K1864.40131205190211 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | 27,7 | | | 373,00 € | | | K1864.40251105190111 | B | 11 | 10 | 10 | 25 | 107,5 | 6 | 85 | 65 | 28 | 40 | 10 | 16 | 44 | | | 466,00 € | | | K1864.40251105190211 | B | 11 | 10 | 10 | 25 | 107,5 | 6 | 85 | 65 | 28 | 40 | 10 | 16 | 44 | | | 466,00 € | | | K1864.40251205190111 | B | 11 | 10 | 10 | 25 | 107,5 | 6 | 85 | 65 | 28 | 40 | 10 | 16 | 44 | | | 475,00 € | | | K1864.40251205190211 | B | 11 | 10 | 10 | 25 | 107,5 | 6 | 85 | 65 | 28 | 40 | 10 | 16 | 44 | | | 475,00 € | | | K1864.25102105190111 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | - | | | 348,00 € | | | K1864.25102105190211 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | - | | | 348,00 € | | | K1864.25102205190111 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | - | | | 357,00 € | | | K1864.25102205190211 | B | 11 | 9 | 8 | 10 | 84,5 | 5 | 65 | 50 | 15 | 27 | 3,2 | 3,2 | - | | | 357,00 € | | | K1864.40132105190111 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | - | | | 403,00 € | | | K1864.40132105190211 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | - | | | 403,00 € | | | K1864.40132205190111 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | - | | | 432,00 € | | | K1864.40132205190211 | B | 11 | 10 | 9 | 13 | 94,5 | 6 | 85 | 65 | 28 | 40 | 10 | 10 | - | | | 432,00 € | |
|
Otočné upínače, hydraulické, dvojčinné / jednočinné s návratem pomocí pružiny, provedení C, šroubovací závit |
více informací |
| Objednací číslo | Provedení | Typ provedení | Druh
připojení | Směr
otáčení | Průměr
pístu | Zdvih | D
| D1 | D2 | D5 | D6 | D7 | D9 | G | G1 | H | H2 | CAD | Přís. | Cena | Objednat |
|---|
| K1864.25101306190111 | C | dvojčinné | navrtané kanály | pravé | 25 | 10 | 42 | 23,5 | 20 | 52 | 42 | 44 | 5 | M18x1,5 | M45x1,5 | 112 | 91 | | | 318,00 € | | | K1864.25101306190211 | C | dvojčinné | navrtané kanály | levé | 25 | 10 | 42 | 23,5 | 20 | 52 | 42 | 44 | 5 | M18x1,5 | M45x1,5 | 112 | 91 | | | 318,00 € | | | K1864.40131306190111 | C | dvojčinné | navrtané kanály | pravé | 40 | 13 | 55 | 33,5 | 32 | 64 | 55 | 57 | 5 | M28x1,5 | M60x1,5 | 152 | 124 | | | 412,00 € | | | K1864.40131306190211 | C | dvojčinné | navrtané kanály | levé | 40 | 13 | 55 | 33,5 | 32 | 64 | 55 | 57 | 5 | M28x1,5 | M60x1,5 | 152 | 124 | | | 412,00 € | | | K1864.25102306190111 | C | jednocinné | navrtané kanály | pravé | 25 | 10 | 42 | 23,5 | 20 | 52 | 42 | 44 | 5 | M18x1,5 | M45x1,5 | 112 | 91 | | | 348,00 € | | | K1864.25102306190211 | C | jednocinné | navrtané kanály | levé | 25 | 10 | 42 | 23,5 | 20 | 52 | 42 | 44 | 5 | M18x1,5 | M45x1,5 | 112 | 91 | | | 348,00 € | | | K1864.40132306190111 | C | jednocinné | navrtané kanály | pravé | 40 | 13 | 55 | 33,5 | 32 | 64 | 55 | 57 | 5 | M28x1,5 | M60x1,5 | 152 | 124 | | | 452,00 € | | | K1864.40132306190211 | C | jednocinné | navrtané kanály | levé | 40 | 13 | 55 | 33,5 | 32 | 64 | 55 | 57 | 5 | M28x1,5 | M60x1,5 | 152 | 124 | | | 452,00 € | |
| Objednací číslo | Provedení | H5 | H7 | H8 | H9 | H11 | H12 | H13 | H14 | H15 | H16 | H17 | SW | SW1 | Objemový tok
max.
(cm³/s) | Potřeba
oleje / zdvih
(cm³) | Potřeba oleje
/zpětný zdvih
(cm³) | CAD | Přís. | Cena | Objednat |
|---|
| K1864.25101306190111 | C | 9 | 8 | 10 | 70 | 53 | 41 | 37 | 24 | 20 | 10,5 | 8 | 27 | 46 | 3,2 | 3,2 | 8,8 | | | 318,00 € | | | K1864.25101306190211 | C | 9 | 8 | 10 | 70 | 53 | 41 | 37 | 24 | 20 | 10,5 | 8 | 27 | 46 | 3,2 | 3,2 | 8,8 | | | 318,00 € | | | K1864.40131306190111 | C | 10 | 9 | 13 | 99 | 66 | 46,5 | 41,5 | 29 | 24 | 12,5 | 10 | 40 | 55 | 10 | 10 | 27,7 | | | 412,00 € | | | K1864.40131306190211 | C | 10 | 9 | 13 | 99 | 66 | 46,5 | 41,5 | 29 | 24 | 12,5 | 10 | 40 | 55 | 10 | 10 | 27,7 | | | 412,00 € | | | K1864.25102306190111 | C | 9 | 8 | 10 | 70 | 53 | 41 | 37 | 24 | 20 | 10,5 | 8 | 27 | 46 | 3,2 | 3,2 | - | | | 348,00 € | | | K1864.25102306190211 | C | 9 | 8 | 10 | 70 | 53 | 41 | 37 | 24 | 20 | 10,5 | 8 | 27 | 46 | 3,2 | 3,2 | - | | | 348,00 € | | | K1864.40132306190111 | C | 10 | 9 | 13 | 99 | 66 | 46,5 | 41,5 | 29 | 24 | 12,5 | 10 | 40 | 55 | 10 | 10 | - | | | 452,00 € | | | K1864.40132306190211 | C | 10 | 9 | 13 | 99 | 66 | 46,5 | 41,5 | 29 | 24 | 12,5 | 10 | 40 | 55 | 10 | 10 | - | | | 452,00 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
