PopisMateriál:Ocel k zušlechtění.
Kulový knoflík plast.Provedení: Zušlechtěno a brynýrováno.
Kulový knoflík duroplast PF 31, černý.Upozornění:* Přípustná síla ruky pro rukojeť.Příslušenství:Standardní rukojeti K0915.
Rukojeti k zašroubování s omezením krouticího momentu K0916.
Upínací ramena pro otočné upínače K0912.03006010 a K0912.04007516.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

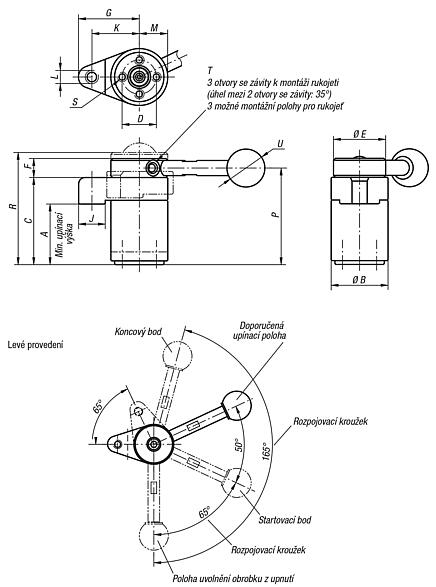

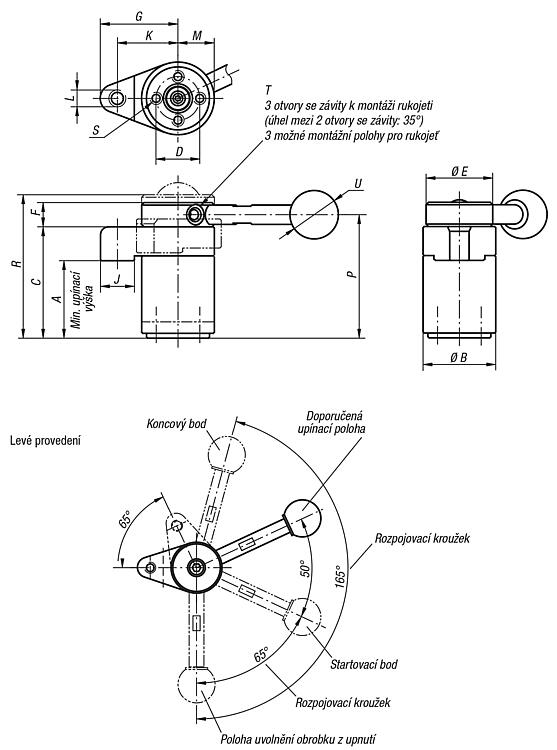

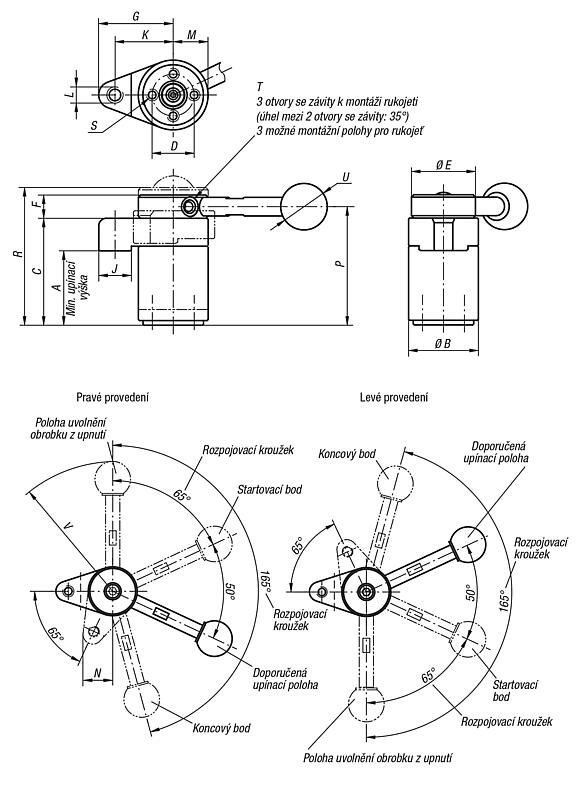

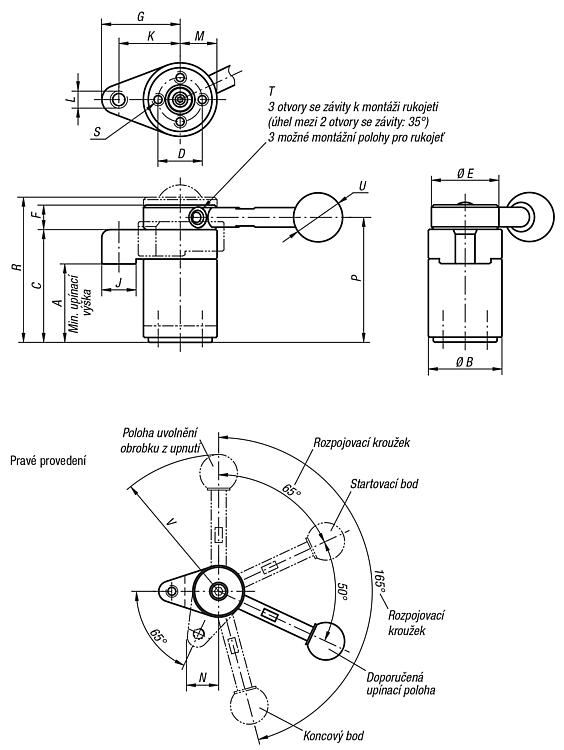

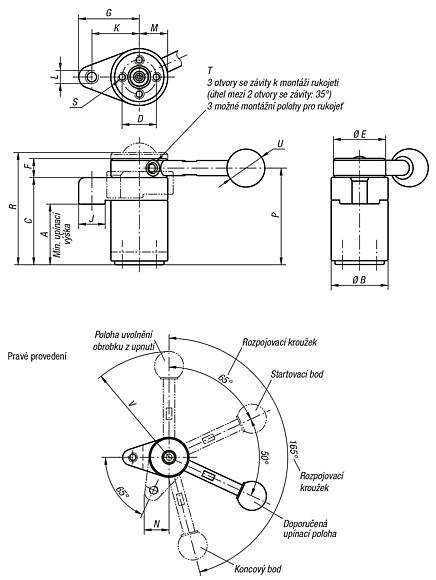

Výkresy (celkový přehled) |
| Objednací číslo | Provedení 1 | Rukojeť | A
min. | A
max. | B | C | D | E | F | G | J | K | L | M | N | P | R | S | T | U | V | F=
Upínací
síla N | Ruční
síla
FH N | CAD | Přís. | Cena | Objednat |
|---|
| K0912.003232 | vlevo | bez rukojeti | 31,4 | 32,6 | 30 | 46 | 18 | 30 | 10 | 32 | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | M5 | - | - | 800 | 150* |  |  | 228,00 € | | | K0912.004540 | vlevo | bez rukojeti | 44,1 | 45,9 | 40 | 63 | 25 | 38 | 13 | 40 | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | M6 | - | - | 1200 | 200* | | | 296,39 € | | | K0912.013232 | vlevo | s rukojetí | 31,4 | 32,6 | 30 | 46 | 18 | 30 | 10 | 32 | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | M5 | 20 | 73 | 800 | 150* | | | 243,20 € | | | K0912.014540 | vlevo | s rukojetí | 44,1 | 45,9 | 40 | 63 | 25 | 38 | 13 | 40 | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | M6 | 25 | 107 | 1200 | 200* | | | 313,77 € | |
|
| Objednací číslo | Provedení 1 | Rukojeť | A
min. | A
max. | B | C | D | E | F | G | J | K | L | M | N | P | R | S | T | U | V | F=
Upínací
síla N | Ruční
síla
FH N | CAD | Přís. | Cena | Objednat |
|---|
| K0912.103232 | vpravo | bez rukojeti | 31,4 | 32,6 | 30 | 46 | 18 | 30 | 10 | 32 | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | M5 | - | - | 800 | 150* | | | 228,00 € | | | K0912.104540 | vpravo | bez rukojeti | 44,1 | 45,9 | 40 | 63 | 25 | 38 | 13 | 40 | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | M6 | - | - | 1200 | 200* | | | 296,39 € | | | K0912.113232 | vpravo | s rukojetí | 31,4 | 32,6 | 30 | 46 | 18 | 30 | 10 | 32 | 14 | 25 | M6 | 15 | 17 | 51 | 57,5 | M4x8 | M5 | 20 | 73 | 800 | 150* | | | 243,20 € | | | K0912.114540 | vpravo | s rukojetí | 44,1 | 45,9 | 40 | 63 | 25 | 38 | 13 | 40 | 16 | 32 | M8 | 20 | 22,5 | 69,5 | 78,1 | M6x12 | M6 | 25 | 107 | 1200 | 200* | | | 313,77 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
