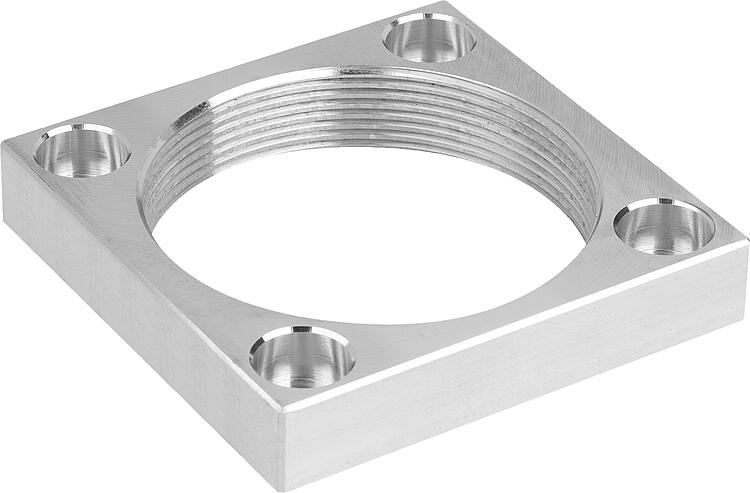

K1820Závitová příruba z hliníku |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Hliník.Upozornění:Závitovou přírubu z hliníku lze použít jako šroubovací závit pro otočný upínač.
Upevňovací otvory v závitové přírubě mají stejné rozměry jako otvory pneumatického otočného upínače k zašroubování s přírubou (K1818) a pneumatického pákového upínače k zašroubování s přírubou (K1819).
Lze používat k zajištění pomocí matice do drážky na přípravku.Přednosti:V upevňovací desce přípravku není nutné vyřezávat další závit.Příslušenství:K1819 Pákový upínač, pneumatický, k zašroubování s přírubou K1814 Otočný upínač, pneumatický k zašroubování. K1818 Otočný upínač, pneumatický k zašroubování s přírubou.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

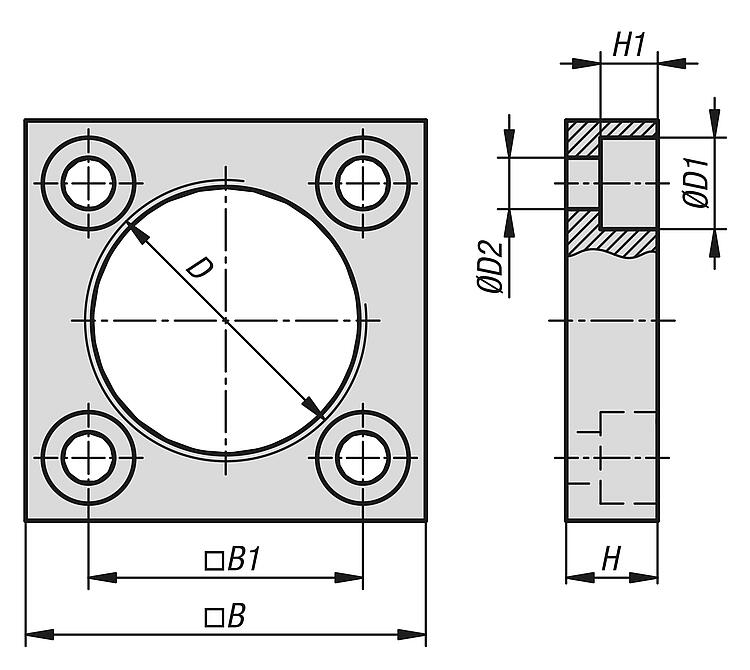

Objednací číslo | Velikost | B | B1 | D | D1 | D2 | H | H1 | CAD | Přís. | Cena | Objednat |
---|
K1820.12 | 12 | 35 | 24 | M25x1,5 | 8 | 4,5 | 8 | 5 |  | | 32,60 € | | K1820.16 | 16 | 40 | 29 | M30x1,5 | 8 | 4,5 | 8 | 5 |  | | 32,60 € | | K1820.20 | 20 | 45 | 32 | M35x1,5 | 9 | 5,5 | 9 | 6 |  | | 32,60 € | | K1820.25 | 25 | 50 | 37 | M40x1,5 | 9 | 5,5 | 9 | 6 |  | | 34,16 € | | K1820.32 | 32 | 60 | 45 | M50x1,5 | 11 | 6,5 | 12 | 7 |  | | 35,72 € | | K1820.40 | 40 | 65 | 50 | M55x1,5 | 11 | 6,5 | 12 | 7 |  | | 37,26 € | | K1820.50 | 50 | 75 | 58 | M65x1,5 | 13 | 8,5 | 15 | 9 |  | | 40,37 € | | K1820.63 | 63 | 88 | 70 | M80x1,5 | 13 | 8,5 | 15 | 9 |  | | 43,47 € | |
|
Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
