Popis zboží/obrázky produktu

PopisPopis výrobku:Rychloupínače provedení "heavy" s prodlouženou upínací dráhou jsou vhodné zejména pro automatické upínání.

Na začátku upínání provede upínací rameno otočný zdvih v úhlu 90° dolů. Po tomto pohybu následuje lineární upínací zdvih dolů.Materiál:Zušlechtěná ocel.Provedení: Brynýrováno.Zpùsob ovládání:Nárazový utahovák s nastavitelným krouticím momentem.Přednosti:- Automatické
- Vysoké upínací síly

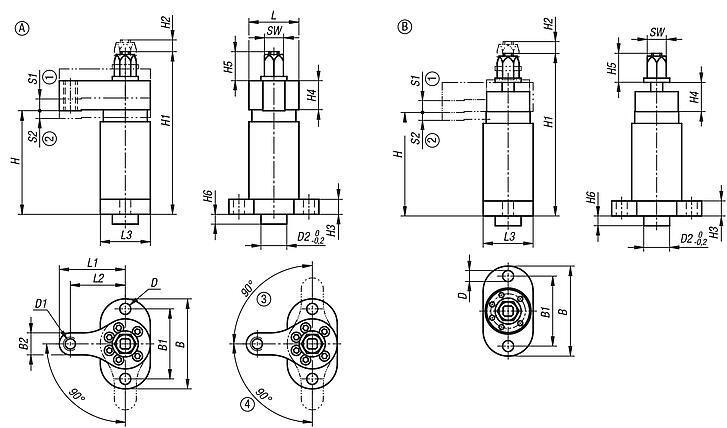

- Rychlé upínáníRozsah dodávkyOtočný upínač, včetně polohovacího pouzdra.Odkaz na výkres:

1) Výkyvný zdvih
2) Upínací zdvih
3) Otáčení doleva
4) Otáčení doprava

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2053 Otočné upínače, provedení heavy, prodloužená upínací dráha automatické

224 kB

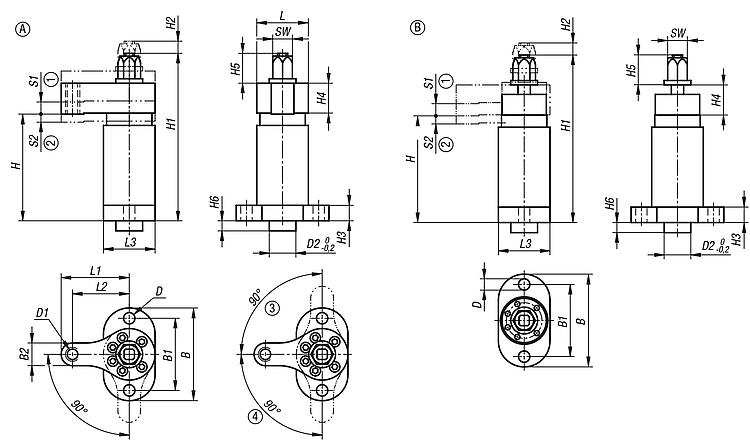

Výkresy (celkový přehled)

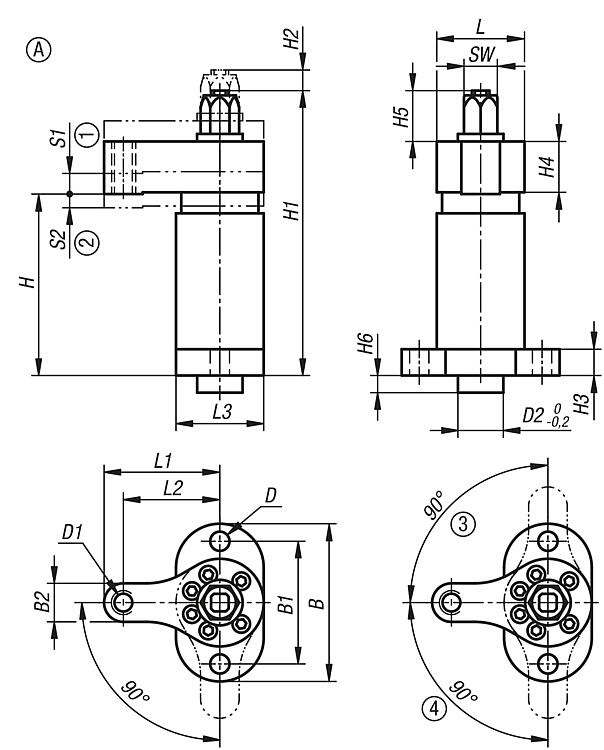

Otočné upínače, provedení heavy, prodloužená upínací dráha, automatické, provedení A s upínacím ramenem

více informací

Výkresy

Otočné upínače, provedení heavy, prodloužená upínací dráha, automatické, provedení A s upínacím ramenem

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení	Typ provedení	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	L	L1	L2	L3	S1	S2	SW	Utahovací moment max. Nm	Upínací síla (kN)	CAD	Přís.	Cena	Objednat
K2053.1061	výkyv vpravo	A	s upínacím ramenem	90	70	22	11	M12	26	105	164	31	15	30	29	10	50	66	55	50	31	10	19	28	6			543,90 €
K2053.0061	výkyv vlevo	A	s upínacím ramenem	90	70	22	11	M12	26	105	164	31	15	30	29	10	50	66	55	50	31	10	19	28	6			543,90 €

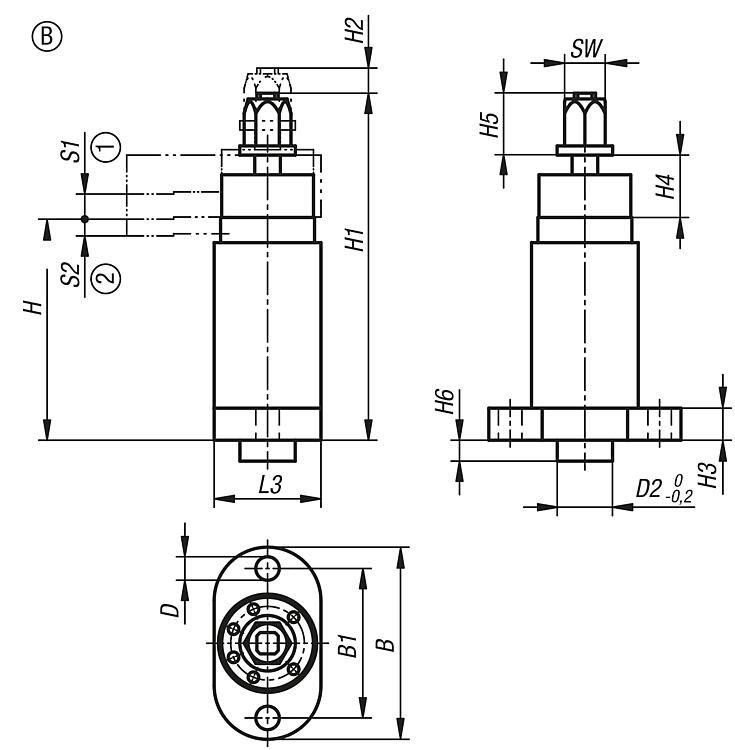

Otočné upínače, provedení heavy, prodloužená upínací dráha, automatické, provedení B, bez upínacího ramene

více informací

Výkresy

Otočné upínače, provedení heavy, prodloužená upínací dráha, automatické, provedení B, bez upínacího ramene

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení	Typ provedení	B	B1	D	D2	H	H1	H2	H3	H4	H5	H6	L3	S1	S2	SW	CAD	Přís.	Cena	Objednat
K2053.1060	výkyv vpravo	B	bez upínacího ramene	90	70	11	26	105	164	31	15	30	29	10	50	31	10	19			491,40 €
K2053.0060	výkyv vlevo	B	bez upínacího ramene	90	70	11	26	105	164	31	15	30	29	10	50	31	10	19			491,40 €
