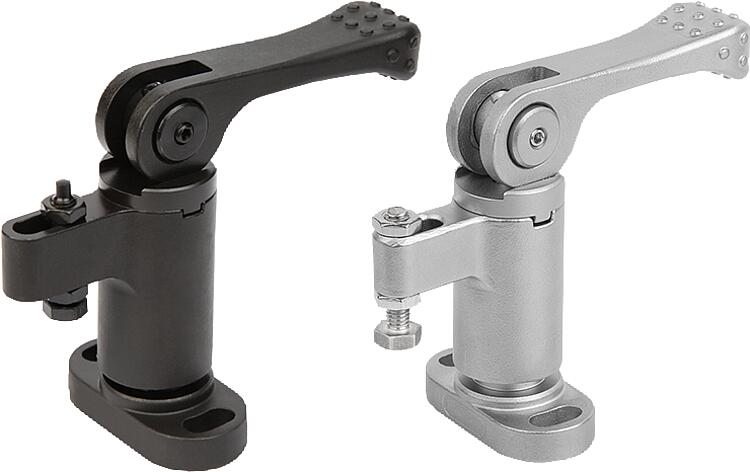

Otočný upínač mini s vačkovou pákou

zpět

Produkty
- Ovládací prvky | normované díly
  - Upínací nářadí
    - Otočný upínač
      - Otočný upínač mini s vačkovou pákou

Popis zboží/obrázky produktu

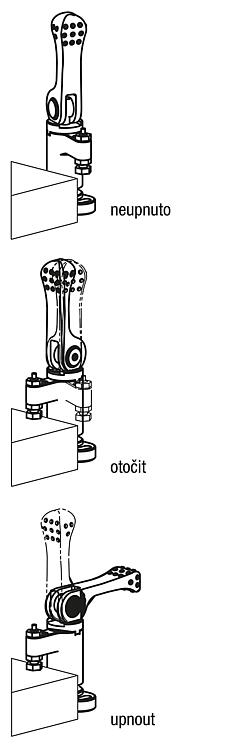

PopisMateriál:Zušlechtěná ocel.Provedení: zušlechtěno a brynýrováno nebo poniklováno.Upozornění:Otočné upínače se používají převážně tam, kde upínací body pro vkládání a vyjímání obrobků musejí zůstat volné.

* Přípustná síla ruky pro rukojeť.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0925 Otočný upínač mini s vačkovou pákou

216 kB

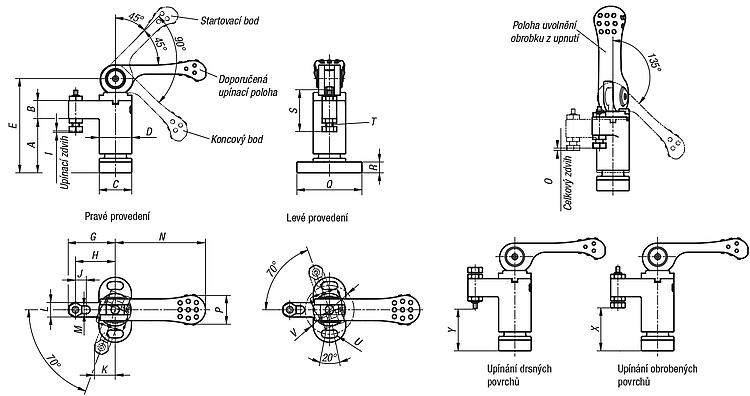

Výkresy

Přehled zboží (komprimováno)

Výběr/filtr zboží

Objednací číslo	Provedení 1	Povrch základního tělesa	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R	Cena
K0925.0100	levé	brynýrováno	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	113,53 €
K0925.01001	levé	potaženo niklem	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	122,09 €
K0925.0150	levé	brynýrováno	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	131,23 €
K0925.01501	levé	potaženo niklem	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	144,44 €
K0925.0200	levé	brynýrováno	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	167,16 €
K0925.02001	levé	potaženo niklem	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	187,53 €
K0925.0300	levé	brynýrováno	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	214,82 €
K0925.03001	levé	potaženo niklem	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	231,42 €
K0925.1100	pravé	brynýrováno	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	113,53 €
K0925.11001	pravé	potaženo niklem	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	122,09 €
K0925.1150	pravé	brynýrováno	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	131,23 €
K0925.11501	pravé	potaženo niklem	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	144,44 €
K0925.1200	pravé	brynýrováno	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	167,16 €
K0925.12001	pravé	potaženo niklem	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	187,53 €
K0925.1300	pravé	brynýrováno	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	214,82 €
K0925.13001	pravé	potaženo niklem	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	231,42 €

Objednací číslo	Provedení 1	Povrch základního tělesa	S	T	U	V	X min.	X max.	Y min.	Y max.	F N	Ruční síla FH N	Cena
K0925.0100	levé	brynýrováno	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	113,53 €
K0925.01001	levé	potaženo niklem	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	122,09 €
K0925.0150	levé	brynýrováno	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	131,23 €
K0925.01501	levé	potaženo niklem	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	144,44 €
K0925.0200	levé	brynýrováno	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	167,16 €
K0925.02001	levé	potaženo niklem	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	187,53 €
K0925.0300	levé	brynýrováno	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	214,82 €
K0925.03001	levé	potaženo niklem	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	231,42 €
K0925.1100	pravé	brynýrováno	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	113,53 €
K0925.11001	pravé	potaženo niklem	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	122,09 €
K0925.1150	pravé	brynýrováno	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	131,23 €
K0925.11501	pravé	potaženo niklem	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	144,44 €
K0925.1200	pravé	brynýrováno	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	167,16 €
K0925.12001	pravé	potaženo niklem	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	187,53 €
K0925.1300	pravé	brynýrováno	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	214,82 €
K0925.13001	pravé	potaženo niklem	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	231,42 €
