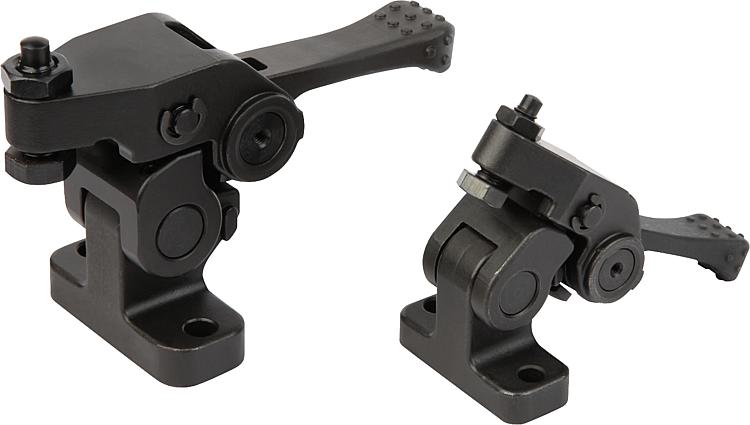

K0927Přidržovač výkyvný mini s vačkovou pákou |
zpět |
|
Popis zboží/obrázky produktu |
|
|

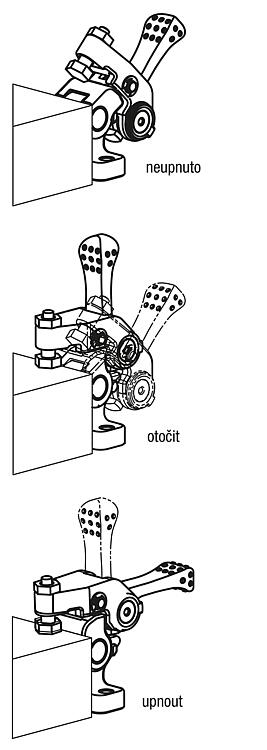

PopisMateriál:Zušlechtěná ocel.Upozornění:Otočné upínače se používají převážně tam, kde upínací body pro vkládání a vyjímání obrobků musejí zůstat volné.
* Přípustná síla ruky pro rukojeť. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

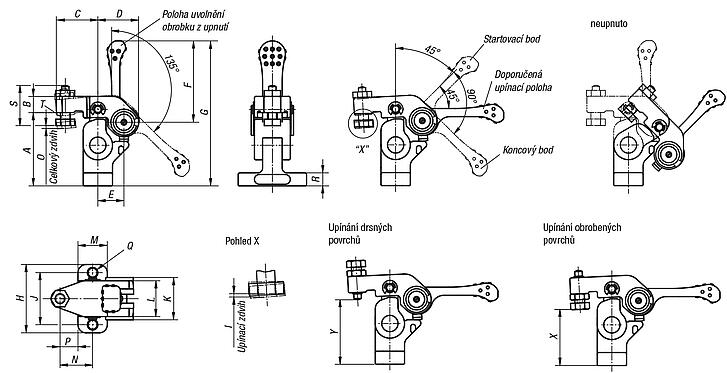

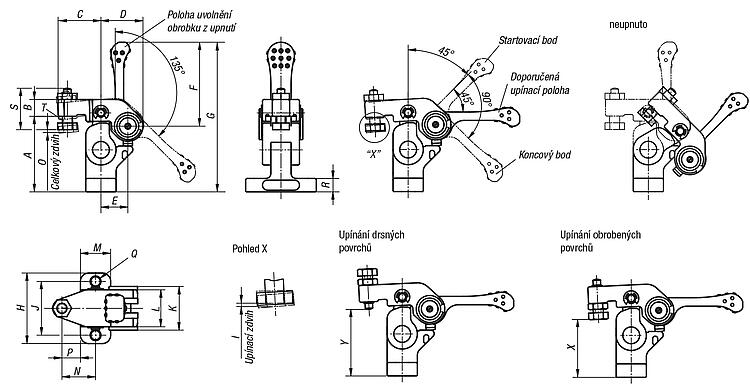

Objednací číslo
| A | B | C | D
| E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | X
min. | X
max. | Y
min. | Y
max. | F=
Upínací
síla N | Ruční
síla
FH N | CAD | Přís. | Cena | Objednat |
|---|
| K0927.100 | 45 | 10 | 25,5 | 25 | 16 | 50 | 89 | 42 | 1 | 32 | 26 | 22 | 18 | 20 | 1,5 | 11 | 5,5 | 8 | 24 | M6 | 31,5 | 40,5 | 34,5 | 43,5 | 700 | 100* |  | | 179,13 € | | | K0927.150 | 55 | 12 | 32 | 31 | 20 | 63 | 109 | 52 | 1,2 | 40 | 32 | 28 | 22 | 25 | 1,8 | 14 | 6,6 | 10 | 30,5 | M8 | 36,4 | 48,6 | 41,4 | 53,6 | 1100 | 150* | | | 214,82 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
